Tinycontrol GSMKON-040

GSM kontrolér pre LAN ovládač s konfiguráciou cez webové rozhranie.

Nie sú potrebné žiadne ďalšie káble, žiadna inštalácia ovládačov a žiadny špeciálny softvér. Zákazník jednoducho vloží SIM kartu , zapne zariadenie, prihlási sa k svojmu účtu, zadá identifikačné číslo svojho zariadenia a pridá ho do zoznamu svojich zariadení.
Ďalšie nastavenia sa vykonávajú prostredníctvom konfiguračnej stránky na serveri mqtt.ats.pl . Webové rozhranie používa na komunikáciu so zariadením protokol MQTT a dátový prenos GPRS .
V prípade, že SIM karta nepoužíva východiskové nastavenie prístupu k internetu, poskytujeme v inštalačnom postupe, ako zmeniť nastavenie zariadenia pomocou SMS.

Pracovné režimy (GSM kontrolér môže pracovať vo všetkých týchto režimoch súčasne):

• Ovládanie volaním z autorizovaného čísla (v skutočnosti zapne relé a napr. otvorí bránu).
• Ovládanie a príjem informácií prostredníctvom SMS.
• Ovládanie a príjem dát cez server pomocou protokolu mqtt.
• Miestna automatizácia pomocou podmienok nastavených na zariadení, ktoré môžu mať za následok napríklad zapnutie výstupu v závislosti od senzora.

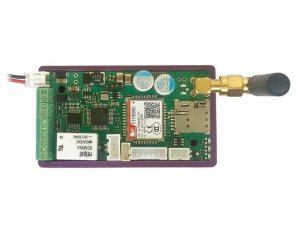

Hardvér

• 2 analógové vstupy: pre rozsah 0-5 V a 0-33 V, pre meranie napätia, jednosmerného prúdu (sú potrebné ďalšie senzory), teplotné senzory, fotorezistory - senzor súmraku, senzor tlaku a mnoho ďalších.
• Digitálny vstup v štandarde 1-Wire – meranie až 8 teplotných sond DS18B20.
• Digitálny vstup v štandarde I2C - pre mnoho rôznych senzorov alebo rozšírenie výstupov.
• Sériová zbernica (UART 3,3 V).
• 2 logické vstupy - ako monitor stavu (otváranie/zatváranie dverí, senzory PIR atď.), funguje ako tlačidlo pre ručné prepínanie.
• 1 relé (NO, C, NC).
• Meranie napájacieho napätia a teploty na doske.

Softvér

• Konfigurácia cez web.
• Podpora SMS príkazov a upozornení.
• Zmena stavu výstupu vykonaním hovoru z autorizovaného čísla.
• Podpora až 100 čísel autorizovaných pre funkciu volania.
• Podpora komunikačných protokolov HTTP (GET) a MQTT.
• Kalibrácia senzorov.
• Výpočet rozdielu nameraných hodnôt zo vstupov.

Ďalšie informácie a špecifikácie na https://tinycontrol.pl/en/gsm-controller-v42/

ZÁKLADNÁ ŠPECIFIKÁCIA

Napájacie napätie: 5–55 V
Spotreba energie: 0,2 W (krátkodobo 5 W)
Relé: AC 125 V, 3 A
Anténa: externá, SMA konektor
SIM karta: nano SIM
Prevádzková teplota: –20 až +55 °C
Rozmery: 69 × 40 × 29 mm (bez základne DIN a antény)
Hmotnosť: 56 g
Obsah balenia:

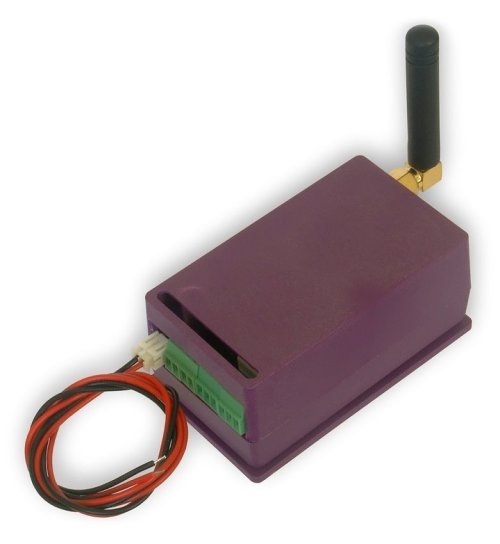

GSM kontrolér/radič v plastovom kryte

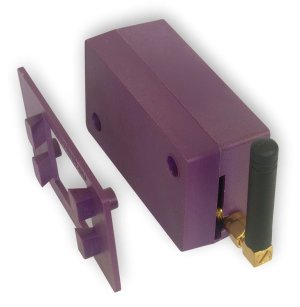

DIN montážna základňa
Anténa (všesmerová, zisk 2 dBi)
Napájací kábel 30 cm (so zástrčkou – rozstup 2 mm)
Hardvér a konfiguračný manuál
