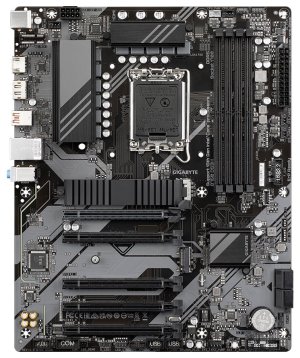

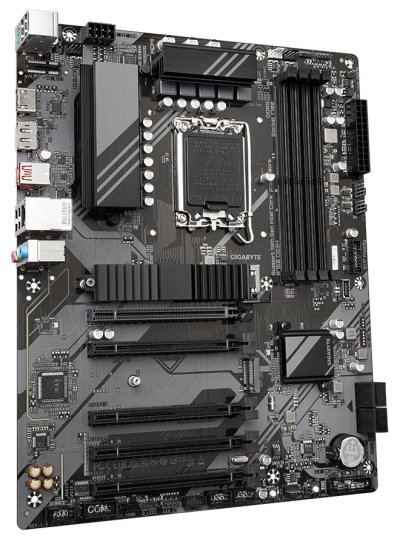

GIGABYTE B760 DS3H

Doska je vybavená grafickými výstupmi na použitie s procesormi s integrovaným grafickým jadrom. Základná doska grafickú kartu neobsahuje a bez použitia zodpovedajúceho procesora, budú tieto výstupy nefunkčné.

CPU
Podpora procesorov 12., 13. a 14. generácie Intel Core / Pentium / Celeron (pätica LGA1700)

Čipová sada
Intel B760

Pamäť
4× DDR5 pamäťový slot, podpora až 192 GB
Podpora DDR5 7600 (OC) / 7400 (OC) / 7200 (OC) / 7000 (OC) / 6800 (OC) / 6600 (OC) / 6400 (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 56 (OC)/ 4800/ 4000 MHz
Dvojkanálová architektúra pamäte
Podpora ECC, 1Rx8/2Rx8, bez vyrovnávacej pamäte (non-ECC režim)
Podpora non-ECC, 1Rx8/2Rx8/1Rx16, bez vyrovnávacej pamäte
Podpora Intel Extreme Memory Profile (XMP)

Sloty
Intel CPU
1× PCIe 4.0 x16 slot
Intel B760 čipová sada
4× PCIe 3.0 x16 slot (podporuje x1 režim)

Grafika
1× HDMI port, podporujúci max. rozlíšenie 4096 × 2160 pri 60 Hz
1× DisplayPort port, podporujúci max. rozlíšenie 4096 × 2304 pri 60 Hz

Úložisko
Intel CPU
1× M.2 slot, M Key, pre jednotky typu 22110/2280 (PCIe 4.0 x4/x2 režim)
Intel B760 čipová sada
1× M.2 slot, M Key, pre jednotky typu 2280 (PCIe 4.0 x4/x2 režim)
4× SATA 6Gb/s port
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA jednotky

USB
1× USB-C 3.2 Gen2×2 port na zadnom paneli
1× USB 3.2 Gen2 port na zadnom paneli
1× USB-C 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
2× USB 3.2 Gen1 (USB 3.0) port dostupný cez interný USB konektor
8× USB 2.0 port (4 porty na zadnom paneli, 4 porty dostupné cez interné USB konektory)

Audio
Realtek Audio Codec
2/4/5.1/7.1kanálové High Definition Audio
Podpora S/PDIF výstupu

LAN
1× Realtek Gigabit LAN radič

Interné konektory
1× 24pin ATX hlavný napájací konektor
1× 8pin ATX 12V napájací konektor
1× konektor ventilátora CPU
1× konektor ventilátora CPU/ pumpy vodného chladenia
3× konektor systémového ventilátora
1× konektor systémového ventilátora/ pumpy vodného chladenia
2× konektor adresovateľného LED pásika
2× konektor RGB LED pásku
2× M.2 slot, M Key
4× SATA 6 Gb/s konektor
1× konektor predného panelu
1× audio konektor predného panelu
1× konektor S/PDIF výstupu
1× USB-C 3.2 Gen1 (USB 3.0) konektor
1× USB 3.2 Gen1 (USB 3.0) konektor (podporuje 2× USB 3.2 Gen1 port)
2× USB 2.0 konektor (podporuje 4× USB 2.0 port)
1× TPM konektor (len pre moduly GC-TPM2.0 SPI a GC-TPM2.0 SPI 2.0)
1× konektor pre sériový port
1× tlačidlo Q-Flash Plus
1× tlačidlo Reset
1× prepojka Reset
1× prepojka Clear CMOS

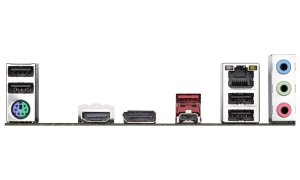

Porty na zadnom paneli
1× PS/2 combo port klávesnice a myši
1× USB-C 3.2 Gen2×2
1× USB 3.2 Gen2
4× USB 2.0
1× DisplayPort
1× HDMI
1× RJ-45
3× audio jack

Rozmery
30,5 × 24,4 cm
ATX formát
