Spoľahlivý polovodičový senzor na detekciu oxidu uhoľnatého (CO) a ďalších nebezpečných horľavých plynov v okolitom vzduchu.

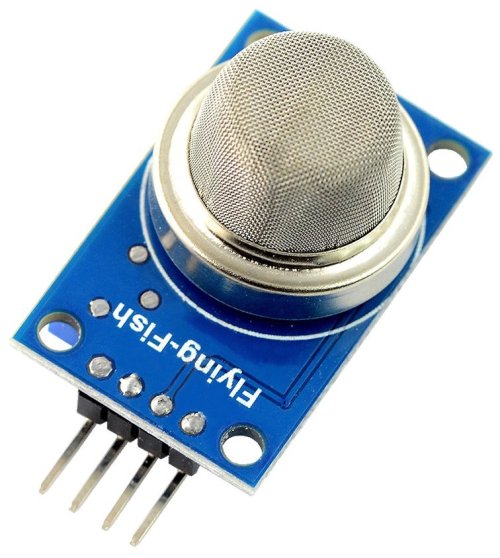

Modul senzora MQ-9 je navrhnutý na meranie koncentrácie oxidu uhoľnatého a horľavých plynov s rozsahom merania 0 až 10 000 ppm . Výsledky meraní je možné získať meraním napätia na analógovom výstupe alebo využitím digitálneho výstupu s nastaviteľným prahom detekcie. Senzor je vybavený 4pinovým konektorom s rozstupom 2,54 mm pre jednoduché pripojenie k vývojovým platformám ako Arduino a Raspberry Pi .

Modul je ideálny pre systémy detekcie nebezpečných plynov v domácnosti, priemyselných aplikáciách alebo v hobby projektoch. Na rozdiel od zemného plynu a propán-butánu je oxid uhoľnatý ťažší ako vzduch a nemá žiadny zápach ani chuť, čo z neho robí obzvlášť nebezpečný plyn, ktorý môže spôsobiť otravu av krajnom prípade aj smrť.

Digitálny výstup D0

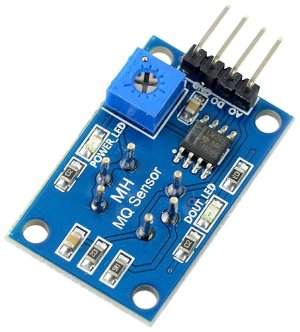

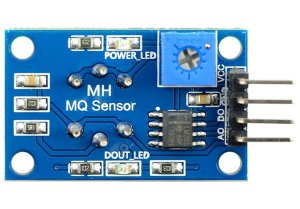

Pomocou potenciometra umiestneného na zadnej strane dosky je možné nastaviť prahovú hodnotu koncentrácie plynu, pri prekročení ktorej sa digitálny výstup D0 zmení z vysokej na nízku úroveň. Tento výstup je možné pripojiť priamo k mikrokontroléru, vývojovému kitu alebo napr. k bzučiaku, ktorý bude signalizovať zvýšenú koncentráciu nebezpečných plynov v ovzduší.

Analógový výstup A0
Senzor disponuje tiež analógovým výstupom A0, ktorý by mal byť pripojený k A/D prevodníku (analógovému vstupu napr. v Arduino). To umožní presnejšie meranie koncentrácie plynu pomocou proporcionálneho napäťového signálu.

Ochrana pred tichým zabijakom
Oxid uhoľnatý je často označovaný ako „tichý zabijak“, pretože je bez zápachu a chuti. Ľudia vystavení jeho pôsobeniu môžu pociťovať iba príznaky ospalosti, bolesti hlavy a nevoľnosti. Senzor MQ-9 poskytuje včasné varovanie pred týmto nebezpečenstvom a môže byť použitý na aktiváciu akustickej či optickej signalizácie alebo na automatické uzavretie prívodu plynu.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ senzora: polovodičový
Detekované plyny: oxid uhoľnatý (CO) a horľavé plyny
Rozsah merania: 0 až 10 000 ppm
Napájacie napätie: 5 V
Prúdová spotreba: 150 mA
Výstupy: analógový (A0) a digitálny (D0)
Prevádzková teplota: -10 °C až +50 °C
Konektory: 4pin s rozstupom 2,54 mm
Rozmery: 35 × 22 mm
Montážne otvory: priemer 3,2 mm
