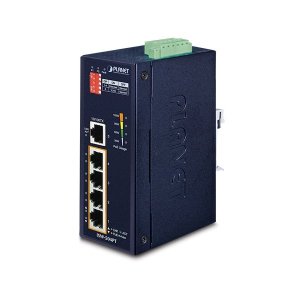

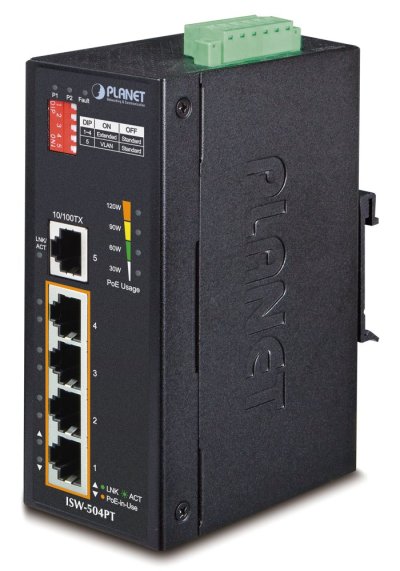

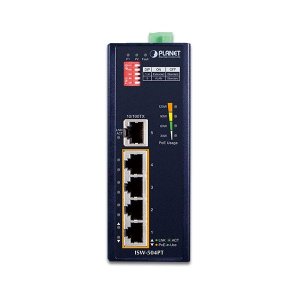

PLANET ISW-504PT v3

Priemyselný prepínač PoE+ (802.3af/at), 4x RJ-45 port 10/100 Base-TX s PoE+ injektormi (až 36 W/port), 1x RJ-45 10/100 Base-TX (bez PoE), celkový výkon 120 W (pri napájaní DC 48 V).
Bez správy (unmanaged), podpora 802.1Q VLAN a CSMA/CD protokolu, Flow Control (802.3x pause frame pre full duplex, Back pressure pre half duplex), redundantné napájanie DC 12-48 V , krytie IP40 , kovová skriňa, pracovná teplota -40 až +75 °C , fanless (bez ventilátorov), LED indikácia využitia PoE, DIP prepínač (Standard/VLAN/Extend), alarm výstup (zlyhanie napájania), prepäťová ESD ochrana do 5 kV, montáž na DIN lištu alebo priamo na múr, upgradovaná verzia v3 .

Verzia v3: navýšenie PoE výstupu na 36 W/port (802.3at), max. 120 W PoE budget, krytie IP30 na IP40, zvýšenie napájacieho rozsahu na 12-48 V, pridaný DIP switch (režimy Standard/VLAN/Extend), možnosť bočné montáže

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi . Verzia prepínačov radu s rozšíreným teplotným rozsahom.
Prepínače radu ISW sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné na inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).
Ako PoE prepínač umožňuje priamo napájať až 4 koncové zariadenia podľa normy IEEE 802.3af/at, je tak ideálnym prvkom pre aplikácie so zníženou možnosťou napájania koncových zariadení!

Switch disponuje manuálnym prepínačom režimov:

• Štandard - switch napája zariadenie na vzdialenosť max. 100 m.

• VLAN - porty sú logicky oddelené jeden od druhého, v tomto režime sa dá predísť nechceným multicast a broadcast búrim.

• Extend - switch napája zariadenie až na 250 m so zníženou priepustnosťou 10 Mb/s na port (podpora napájania do 25 W)


ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 5x RJ-45 port 10/100 Base-TX
Pamäť: 1K MAC adries, JumboFrame 1,5 kB
Priepustnosť: zbernica 1 Gbps, prevádzkovo 0,74 Mpps (64 B)
Prevedenie: DIN lišta, na stenu
Napájanie: DC 12-48 V, redundantný, vlastný príkon do 3,7 W (max. 136,8 W pri plnom PoE zaťažení), pripojenie možné z dvoch rôznych zdrojov (nie sú súčasťou balenia)
Ochrana: ESD do 5 kV DC, ochrana proti prepólovaniu
Prevádzková teplota: -40 až +75 °C, vlhkosť do 95 %
Rozmery: 135 x 85,1 x 50 mm
Hmotnosť: 596 g

PoE funkcie:

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)

http://download.asm.cz/inshop/prod/Planet/ISW-504PT/C-ISW-504PTv3_s.pdf > Datasheet (v3)

http://download.asm.cz/inshop/prod/Planet/ISW-504PT/EM-ISW-504PT(v3)_ISW-514PTF(v3)_v3.2.pdf > Návod (v3)

http://download.asm.cz/inshop/prod/Planet/ISW-504PT/PC-ISW-504PT(v3)_v3.0.pdf > Porovnanie verzie 2 a 3
