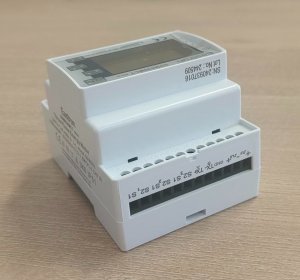

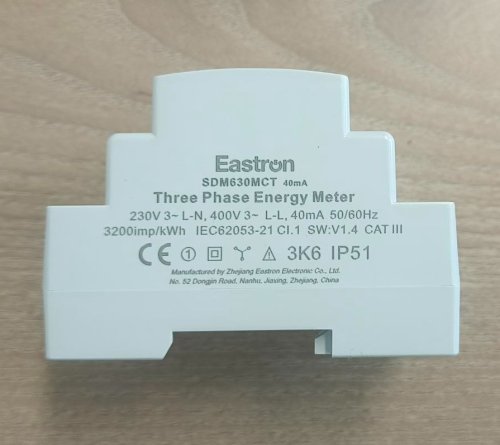

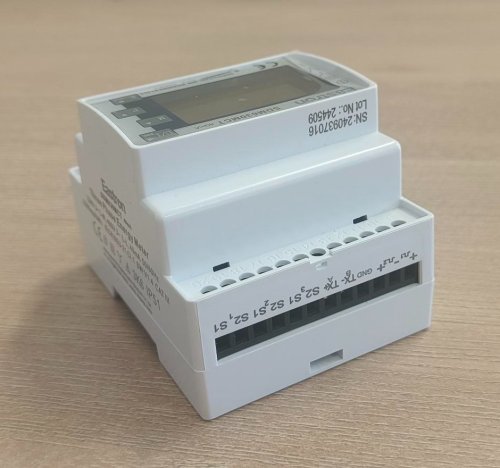

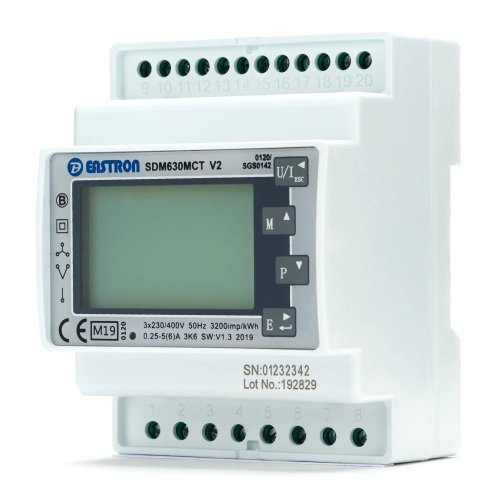

Eastron SDM630MCT

Inteligentný elektromer pre 1fázové a 3fázové meranie . Medzi merané parametre patrí napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVA/kVAr), import, export a celková energia (kWh/kVArh) Prístroj môže merať aj maximálny odber prúdu a výkonu.
Tento prístroj meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) prúdu v sieti.

Tento elektromer je určený predovšetkým pre 3-fázové meniče Xtend Solarmi (Deye).

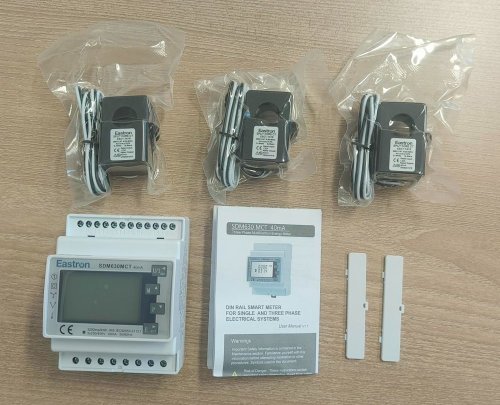

Zariadenie využíva nepriame meranie prúdu prostredníctvom prúdových transformátorov CT (40 mA).

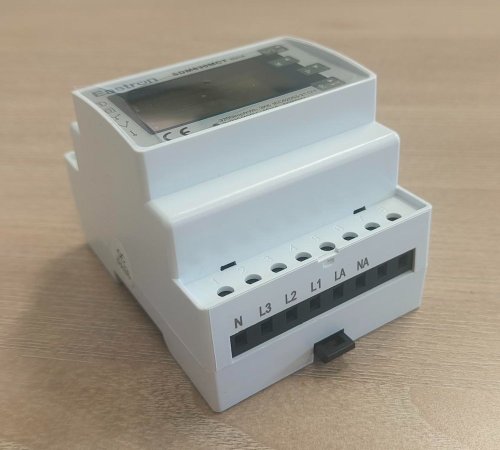

Napätie je merané priamo v rozsahu 100 až 276 V AC medzi fázou a nulovým vodičom alebo 173 až 480 V AC medzi fázami. Bez nutnosti nasadenia napäťových transformátorov (PT).

Zobrazené parametre:

• Napätie medzi fázami a nulou (V)
• Fázový prúd (A)
• Celkové harmonické skreslenie napätia (U%THD)
• Prúdové celkové harmonické skreslenie (I%THD)
• Frekvencia (Hz)
• Účinník (PF)
• Maximálna prúdová spotreba (MD A)
• Maximálny odber výkonu (MD kW)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdanlivý výkon (kVA)
• Import aktívnej energie (kWh)
• Export činnej energie (kWh)
• Celková činná energia (kWh)
• Importovaná jalová spotreba (kVArh)
• Exportovaná jalová spotreba (kVArh)
• Celková jalová spotreba (kVArh)

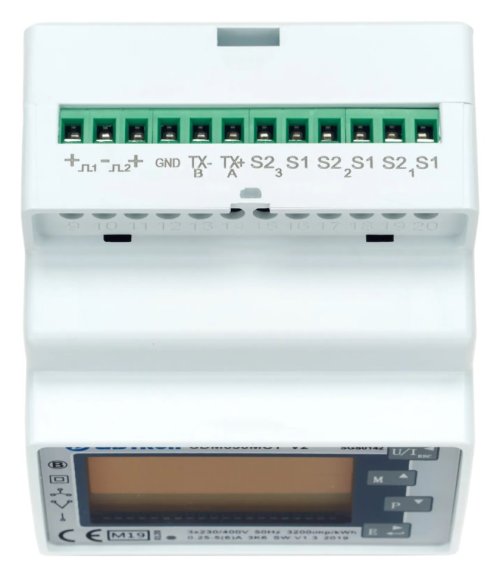

K dispozícii je komunikačný port RS-485 Modbus RTU.

ZÁKLADNÁ ŠPECIFIKÁCIA

Napätie medzi fázami a nulovým vodičom: 100 až 276 V (AC), neplatí pre 3p3w
Napätie medzi fázami: 173 až 480 V (AC), iba pre 3p
Rozmery: 94,5 × 72 × 65 mm
Krytie: IP51

Podrobné parametre a špecifikácie nájdete v priloženom manuáli (en).
