PLANET IVC-234GPT

Priemyselný ethernet extender (konvertor) pre prevod/moduláciu RJ-45 siete na koaxiálny alebo 2-drôtový UTP kábel. Umožňuje predĺžiť dosah siete až na 1,4 km pri rýchlosti 200 Mbps . Disponuje jedným BNC portom, jedným RJ-11 portom a 4 gigabitovými RJ-45 portami (10/100/1000 Base-T) s podporou PoE+ 802.3at napájania, napájanie DC 12-54 V , možnosť redundantného napájania .
Ideálne pre pripojenie vzdialených IP kamier, prístupových bodov alebo digitálnych displejov.

Vhodný je pre využitie s IP kamerami, digitálnymi signage displejmi, NVR a ďalšími sieťovými prvkami, ktoré vyžadujú prepojenie na vzdialenosť väčšiu ako 100 metrov (až do 1,4 km).
Zariadenie využíva technológiu Gigabit Ethernet a VDSL2 s možnosťou voľby medzi asymetrickým režimom (downstream až 300 Mbps / upstream až 100 Mbps) alebo symetrickým režimom (downstream aj upstream až 200 Mbps) na prenos dát.
Priemyselné prevedenie v kovovom IP30 púzdre s možnosťou montáže na DIN lištu, prevádzkovou teplotou -40 až +75 ° C, ochranou proti ESD 6kV a podporou redundantného napájania 12-54 V DC ho predurčuje pre náročné prostredie.

https://www.img4.sk/i4wifi/attach/ASM/PLANET/IVC-234GPT/NETPLA2620.png alt="lifestyle" width="600"/>

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

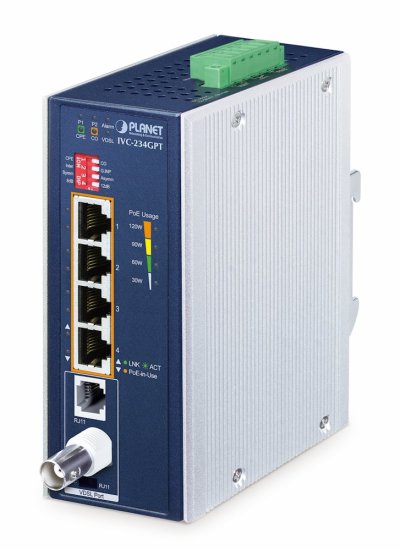

Porty: 4× RJ-45 10/100/1000 Base-T, 1× RJ-11 (VDSL2/ADSL2+), 1× BNC (F)
Prevedenie: DIN lišta, na stenu

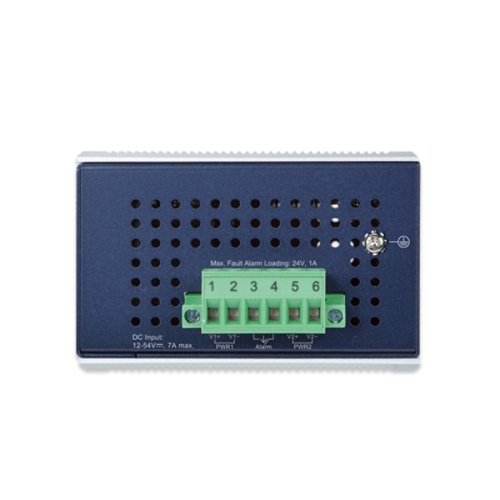

Napájanie: možné priame duálne napájanie 2× DC 12-54 V, celkový príkon do 122 W (zdroj nie je súčasťou balenia)
Ochrana: 6 kV DC (ESD)
Prevádzková teplota: -40 až +75 °C
Rozmery: 135 × 86,1 × 56 mm
Hmotnosť: 736 g

Špecifikácia konektora/extendera:

Maximálna vzdialenosť prenosu pomocou koax kábla: 1,4 km
Maximálna vzdialenosť prenosu pomocou VDSL2 + RJ-11 portu: 1,4 km
Switch a funkcie DIP:

• DIP-1: CO alebo CPE režim
• DIP-2: G.INP alebo Interleaved režim
• DIP-3: profil pásma (asymetrický alebo symetrický)
• DIP-4: SNR 12 dB alebo 8 dB

POE funkcie:

Celkový napájací výkon: IEEE 802.3at PoE+
Počet injektorov: 4× až 30 W, PoE Budget 120 W
Typ napájania: End-span

Špecifikácia systému:

VDSL:

• VDSL-DMT
• ITU-T G.993.1 VDSL
• ITU-T G.997.1
• ITU-T G.993.2 VDSL2 (podpora profilu 17a/30a/35b)
• ITU-T G.993.5 G.vectoring
• ITU-T G.998
• G.INP

ADSL:

• Štandard ADSL2/2+
• ITU G.992.3 G.dmt.bis
• ITU G.992.5 G.dmt.bisplus
• Rýchlosť prenosu dát až 24 Mbps

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g (IEC-60068-2-27)

Príklady použitia:

https://www.img4.sk/i4wifi/attach/ASM/PLANET/IVC-234GPT/NETPLA2620-1.png alt="lifestyle" width="600"/>

https://www.img4.sk/i4wifi/attach/ASM/PLANET/IVC-234GPT/NETPLA2620-2.png alt="lifestyle" width="600"/>

https://www.img4.sk/i4wifi/attach/ASM/PLANET/IVC-234GPT/NETPLA2620-3.png alt="lifestyle" width="600"/>
