Tinycontrol LANKON-065

Senzor je otvorený elektrický obvod s operačným zosilňovačom. Po zavedení meracieho prvku do mokrého prostredia sa na analógovom výstupe A0 sa objaví napätie nepriamo úmernej vodivosti napr. zeminy.

Ak je merací prvok úplne suchý, výstupné napätie bude na vysokej úrovni. V prípade, že sa na konci snímača objaví voda, výstupné napätie klesne. Ďalším znakom snímača je digitálny výstup D0. Pomocou potenciometra je možné nastaviť spínací bod (ciltivosť). Je vhodný na použitie s LAN ovládačom.

Senzor je vybavený signalizačnými LED:
PWR - signalizuje napájanie senzora
DO - signalizuje aktiváciu výstupu a je možné využiť aj pre počiatočnú kalibráciu úrovne zopnutia aj bez pripojeného LAN ovládača

Výstup senzora VCC pripojte na PIN +3,6V LAN ovládača. Výstup GND prepojte so vstupom GND na LAN ovládači a výstup DO pripojte k voľnému digitálnemu vstupu INPD na LAN ovládači.

ZÁKLADNÁ ŠPECIFIKÁCIA

Napájacie napätie: 3,3 V - 5 V

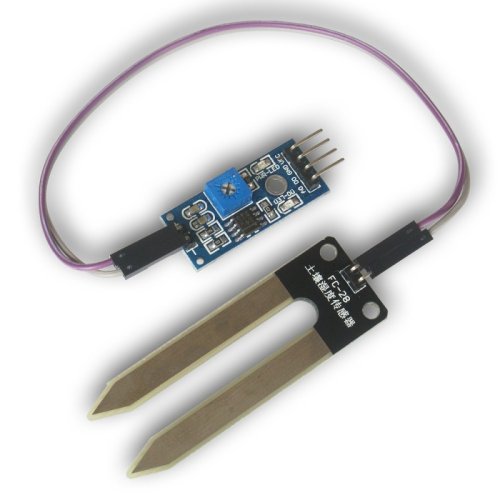

Súprava obsahuje:
- merací prvok
- elektroniku
- kábel.

Spôsob zapojenia čidla k LAN ovládaču v3 nájdete v manuáli .
