UniFi Access Hub je inteligentný jednodverový IP kontrolér, ktorý je súčasťou riešenia UniFi Access. Univerzálne rozhranie podporuje väčšinu elektronických a magnetických zámkov a je kompatibilné s 12 V príslušenstvom (tlačidlá, alarmy, senzory pohybu atď.).

Intergrácia s UniFi Access Controller
Kompletná správa užívateľov, nastavenie ich rolí, priraďovanie NFC kariet, štatistiky, kontrolné výpisy/protokoly atď.
Nastavenie oprávnení pre prístup
Vzdialená správa zariadenia UniFi Access pomocou jedného jednoduchého rozhrania

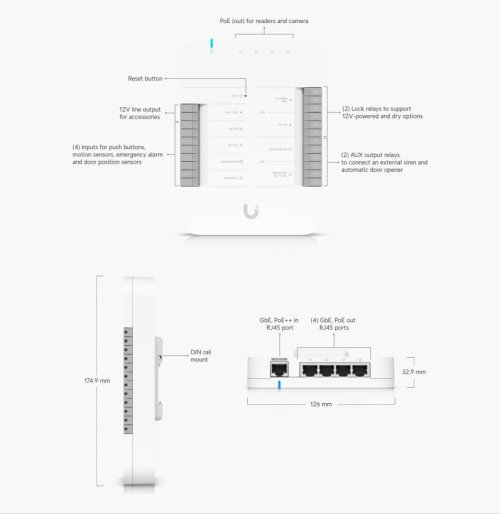

Vstupy a výstupy
(1) Vstupný port pre napájanie pomocou 802.3bt (PoE++) switche

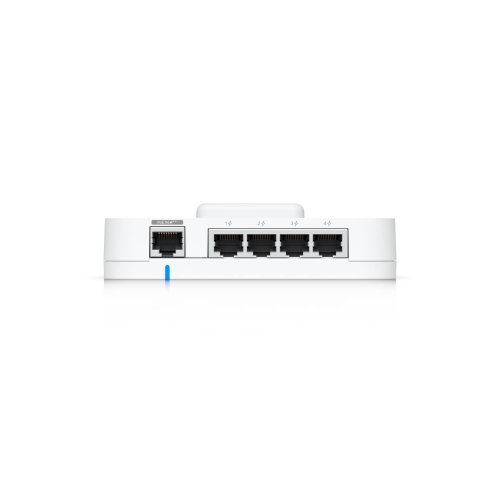

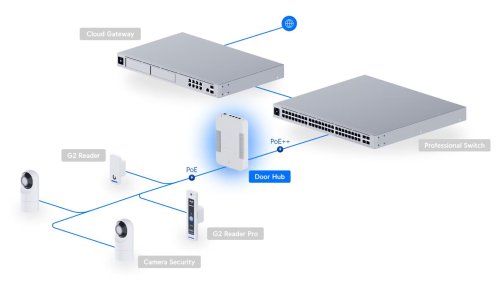

(4) Port RJ-45 PoE+ 802.3af pre pripojenie dvoch UniFi Access čítačiek a dvoch kamier UniFi Protect alebo UniFi Protect zvončeka
(2) Dry contact a (2) napájané relé pre zámky a aux zariadenia (30V DC)
(4) Vstupné relé určené na ovládanie dverí (príchod, odchod, vzdialené otvorenie a pozície)
(1) Napájanie (12V DC / 0.33 A) pre externé zariadenia

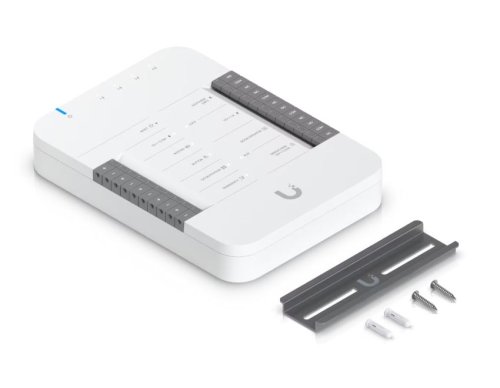

Obsah balenia
Zariadenie
Príslušenstvo na montáž na stenu


Priblížiť

Priblížiť
Mechanický
Rozmery 174,9 × 126 × 32,9 mm (6,9 × 5 × 1,3")
Hmotnosť 363 g (12,8 oz)
Materiál krytu Polykarbonát
Montážny materiál Polykarbonát
Hardvér
Sieťové rozhranie (5) 10/100/1000 Base-T
Metóda napájania PoE++
UL 294 Napájací zdroj triedy 2
s obmedzeným výkonom UL 60950-1/62368-1 LPS/PS2 PSU
Max. spotreba energie Bez PoE výstupu: 30W
S PoE výstupom: 50W
PoE vstup DC 50V, 1A
PoE výstup PoE priechod, (4) PoE, 50V DC, celkom 20W
Ľad Biela/modrá (Ďalšie informácie)
Gombík (1) Obnovenie továrenského nastavenia
Digitálny vstup Požiadavka na odchod / požiadavka na vstup / diaľkové uvoľnenie / senzor polohy dverí
Suché výstupné relé Zámok: 30V DC, 1A
Aux: 30V DC, 1A
Napájané výstupné relé Zámok: 12V DC, 1A
Aux: 12V DC, 0,33A
12V DC, 0,33A
Odporúčaná max. dĺžka kábla
18 AWG
UACC-Cable-DoorLockDĺžka relé Dĺžka 20
AWG Dĺžka 22
AWG Dĺžka 24
AWG
UA-Lock-elektrický
(400 mA) 100 m
(328 ft) 66 m
(217 ft) 42 m
(138 ft) 25 m
(82 ft)
UA-Lock-magnetický-270kg
(800mA) 46 m
(151 ft) 30 m
(98 ft) 20 m
(66 ft) 12 m
(29 ft)
UA-Lock-magnetický-540kg
(500mA) 80 m
(262 ft) 51 m
(167 ft) 32 m
(105 ft) 20 m
(66 ft)
Ostatné
zámky (1A) 36 m
(118 ft) 24 m
(79 ft) 15 m
(49 ft) 9 m
(30 ft)
Požiadavky na kabeláž PoE Káblová kabeláž 5e je odporúčaná minimálna výkonnostná kategória. Použitá výkonnostná kategória by mala zodpovedať prenosovej rýchlosti požadovanej v mieste inštalácie.
Minimálny prierez vodiča povolený na pripojenie medzi PSE alebo výkonovým injektorom a PD musí byť 26 AWG (0.13 mm 2 ) pre prepojovacie káble; 24 AWG (0,21 mm 2 ) pre horizontálny alebo stúpací kábel.
Prevádzkové prostredie Len na vnútorné použitie
Okolitá prevádzková teplota 0 až 40 °C (32 až 104 °F)
Okolitá prevádzková vlhkosť 5 až 95 % bez kondenzácie
Úroveň UL 294 Deštruktívny útok: Úroveň I
Zabezpečenie línie: Úroveň I
Odolnosť: Úroveň I
Pohotovostný výkon: Úroveň I
Vyhlásenie UL 294 Zhoda so špecifikáciami IEEE 802.3 (at alebo af) nebola overená ako súčasť UL 294.
Zariadenie je určené na to, aby vyhovovalo časti National Electrical Code, ANSI/NFPA 70, článok 725.121, Zdroje energie pre obvody triedy 2 a triedy 3.
Stupeň CAN / ULC-60839-11-1 Priradenie známky: 1
Certifikácia CE, FCC, IC, UL 294, CAN/ULC-60839-11-1
Číslo dokumentu a dátum vydania a/alebo úroveň revízie UA-Hub-Door002, V01
