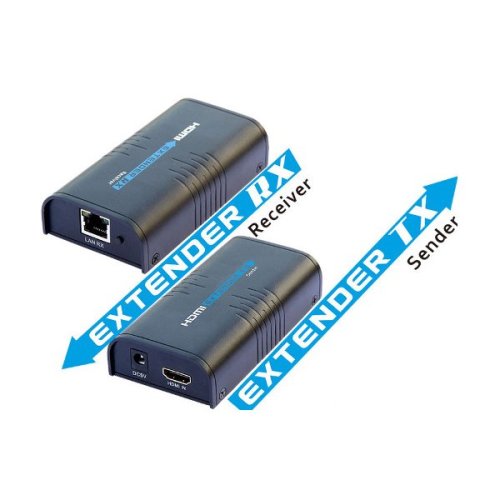

XtendLan EHDMIC11-R

Prenos HDMI po LAN. Použitie ako HDMI extender alebo rozbočovač signálu. Len prijímacia strana. HDMI je prenášané komprimovane, do 100 Mbps. Určené pre použitie ako rozšírenie prenosu z jedného zdroja na mnoho prijímačov. Vysielanie v UDP multicastu. Neobmedzený dosah.

Zariadenie rozširujúce zariadenie EHDMIC11-TR, EHDMIC11IR-TR, EFHDMIC10IR-TR o ďalší prijímač. V sieti môže byť použitých až 253 prijímačov proti jednému vysielaču.
Typicky je vhodný pre digital signage aplikácie a prenos komprimovaného HDMI signálu. Veľkou výhodou je, že má prakticky neobmedzený dosah, podmienkou je iba LAN sieť.

Prenos je vykonávaný pomocou UDP multicastu. To umožňuje zakúpiť viacero prijímacích strán EHDMIC11-R a na nich prijímať a zobrazovať rovnaký zdroj.
Užívateľ nič nemusí konfigurovať, stačí len zapájať zariadenie.

Kapacita využitého prenosového pásma bola v našich testoch cca. 85 Mbps.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vlastnosti:

• HDMI kompatibilný s HDMI 1.3b
• prepojenie po IP sieti (Ethernet, UDP multicast)
• dosah daný existenciou LAN siete, napr. pomocou Ethernet prevodníkov a rozbočovačov je možné expandovať neobmedzene
• HDMI signál je kompresovaný na úroveň do 100 Mbit/s, nejde o bezstratový prenos
• indikátor LED aktivity/napájania

Rozhranie: 1× HDMI vstup, 1× HDMI výstup, 1× LAN RJ-45 10/100Base-TX

Napájanie: 5 V DC, zdroj súčastí

Príklad zapojenia s viacerými prijímačmi

https://download.asm.cz/inshop/prod/xtendlan/EHDMIC11-TR-scheme_small.jpg />

https://download.asm.cz/inshop/prod/xtendlan/EM-EHDMIC11-TR.pdf > Manuál
