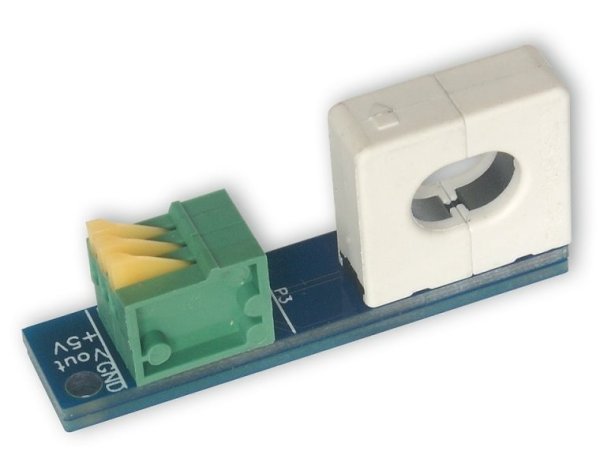

Tinycontrol prúdový senzor do 35 A

Neinvazívny prúdový senzor (WCS6800) na meranie DC prúdu nepriamou metódou . Je určený pre LAN ovládač LK3 a LK4 .

• Senzor by mal byť napájaný 3,3 V z konektora IDC10-1 a použitý vstup INP3-4A, alebo jednoduchšie použitie 5 V a meranie na vstupe INP1-2A.
• Pred použitím by mali byť indikácie/ukazovatele kalibrované v okne Cal!

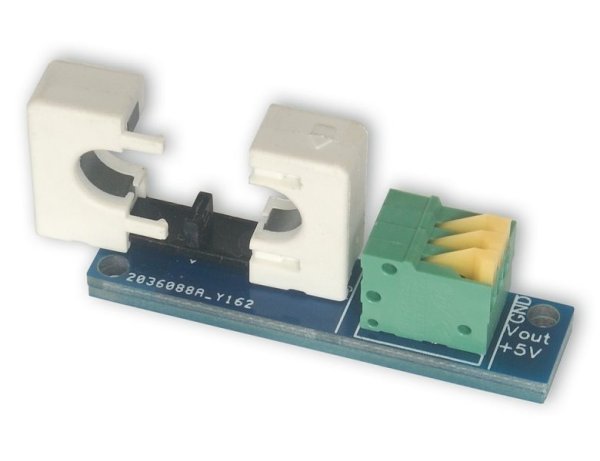

• Nevyžaduje prerušenie kábla a inštaláciu svoriek. Výsuvné polovice meracieho senzora umožňujú jeho umiestnenie na kábel bez nutnosti jeho prevliekania.

TECHNICKÉ ŠPECIFIKÁCIE

Prúdový rozsah: 0-35 A
Maximálny priemer meraného vodiča: 9 mm
Citlivosť: 66 mV/A
Izolačné napätie: 4000 V
Napájacie napätie (z LAN kontroléra): 3,3 V alebo 5 V
Dĺžka pripojovacieho kábla: 50 cm
