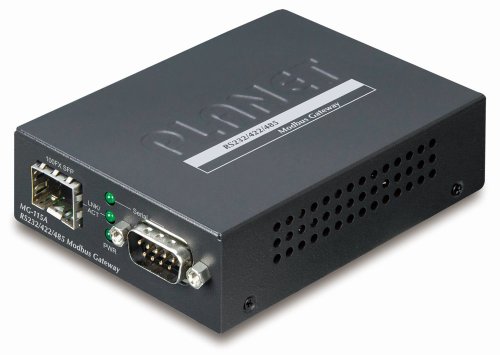

PLANET MG-115A

Priemyselná brána MODBUS s konverziou RS-485/422 na TCP/IP protokol. Prevodník IP komunikácie z 100Base-FX modulom SFP na sériové linky typov RS-485 a RS-422. Typ sériovej komunikácie je voliteľný RTU/ASCII, master/slave.
Napájanie 5 V DC/ max. 2 A. ESD ochrana do 6 KV, pracovná teplota -10 až +60 °C. Montáž na DIN lištu, alebo na stenu.
Prenos sériovej komunikácie po IP protokole je obzvlášť využívaný na zber dát, riadiace automaty a ovládanie kamerových systémov . Rovnako je náhradou fyzickej konverzie sériového protokolu do iného prenosového média. Prakticky neobmedzene predlžuje dosah sériovej komunikácie.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vlastnosti:

• pole LED indikátorov pre diagnostiku prevádzky
• parita: párna, nepárne, žiadna, medzera, značka
• rýchlosť: 50 b/s - 921 Kb/s
• pre master až 32 slave TCP spojenia, pre slave až 32 master TCP spojenia

Fyzické vlastnosti:

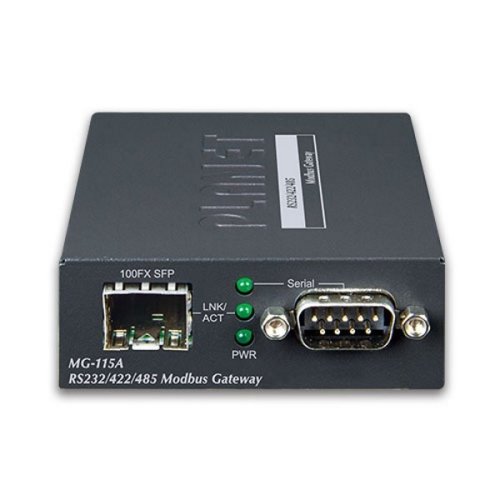

Porty: 1 x RS-422/485, 1 x SFP 100BASE-FX
Podpora MODBUS: áno
Prevedenie: DIN lišta, na stenu

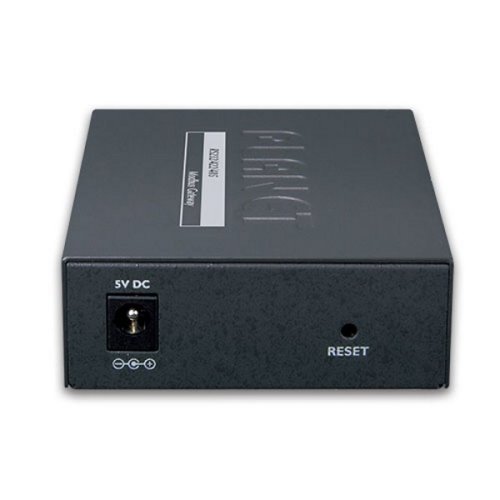

Napájanie: externý zdroj 5 V DC, 2 A, príkon max. 5,5 W
Ochrana: ESD do 6 KV
Prevádzková teplota: -10 až 60 °C
Rozmery: 97 x 70 x 26 mm
Hmotnosť: 185 g
Možno inštalovať do šasi: MC-700, MC-1500, MC-1500R

Funkcia administrácie:

Správa: Web, Telnet, MB VCOM, SNMP v1, v2c
Verzia IP protokolu: IPv4
Diagnostika: utilita pre automatické vyhľadávanie Planet Smart Discovery
Operačný režim: RTU master, RTU slave, ASCII master, ASCII slave

Zapojenie signálov

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS422: Tx+, Tx-, Rx+, Rx-, GND
• 4-drôt RS485: Tx+, Tx-, Rx+, Rx-, GND
• 2-drôt RS485: Dáta A (+), Dáta B (-), GND
