Eastron SDM120 Modbus elektromer pre LAN ovládač


Eastron SDM120 Modbus; Jednofázový elektromer SDM120 Modbus s RS-485 rozhraním a podsvieteným LCD displejom, ktorý zobrazuje dôležité informácie. novo podporovaný priamo na sériovom rozhraní (UART) LAN …
Vaša cena 46,40
Vaša cena bez DPH 37,72

Dostupnosť Skladom > 5 ks
Odosielame v pondelok

Podrobný popis

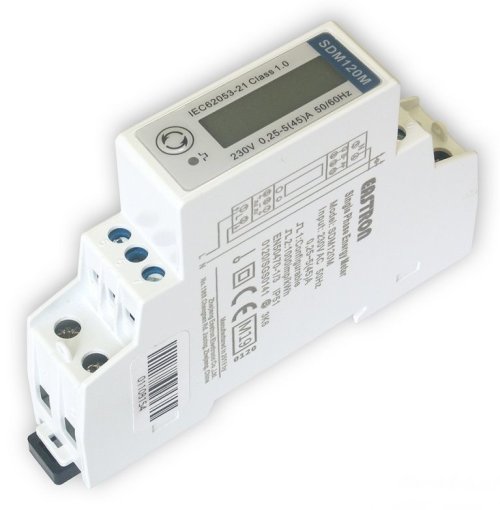

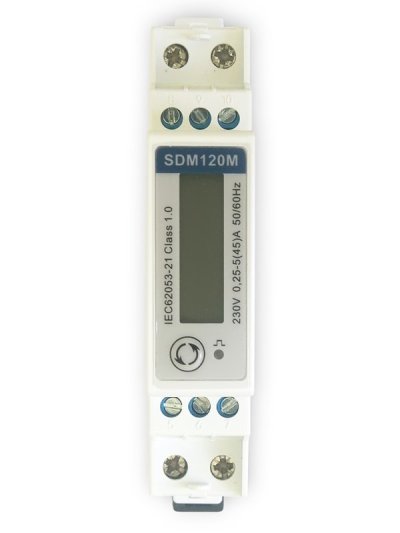

Eastron SDM120 Modbus

Jednofázový elektromer SDM120 Modbus s RS-485 rozhraním a podsvieteným LCD displejom , ktorý zobrazuje dôležité informácie.

  • novo podporovaný priamo na sériovom rozhraní (UART) LAN ovládače od firmvéru 1.51
  • meria 14 parametrov a umožňuje meranie v spätnom smere, čo je vhodné pre GridFree a iné fotovoltaické systémy.
  • komunikácia cez UART-RS485 prevodník (viď. schéma zapojenia)
  • piny RE a DE spojte dohromady s PIN8 na konektore IDC1
  • piny 6 (A) a 7 (B) slúžia na pripojenie k elektromeru SDM120M na svorky 9 (B) a 10 (A)

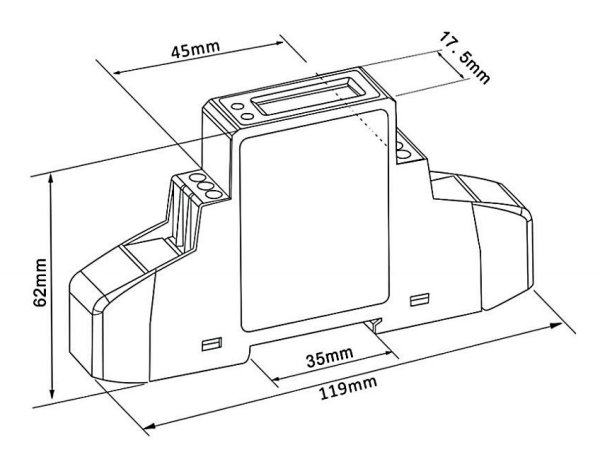

  • montáž na DIN lištu

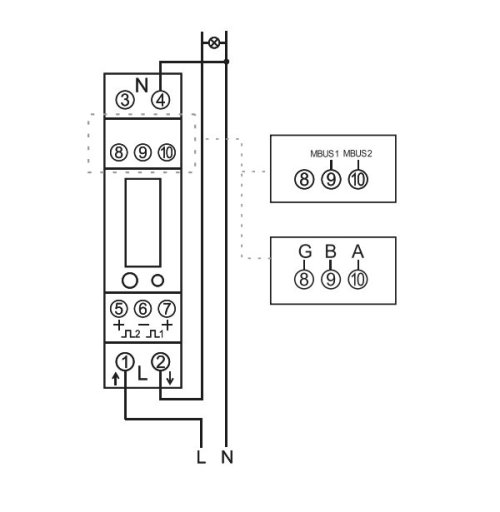

Schéma zapojenia:

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie: AC 230 V
Pracovný rozsah napätia: AC 176-276 V
Frekvencia: 50/60 Hz
Prúd (I b ): 5 A
Max. prúd (I max ): 45 A
Min. prúd (I min ): 0,25 A


Príklad zapojenia:


Dáta z elektromeru:
