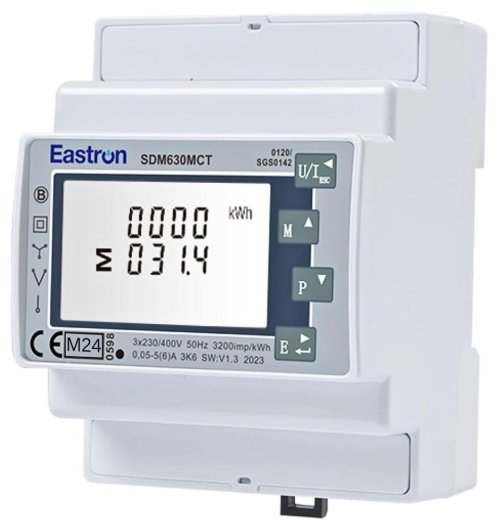

Eastrón SDM630MCT-MODBUS-MID

Inteligentný elektromer pre 1fázové a 3fázové meranie . Medzi merané parametre patrí napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVA/kVAr), import, export a celková energia (kWh/kVArh). Prístroj môže merať aj maximálny odber prúdu a výkonu. Ďalej je vybavený pulznými výstupmi na meranie spotrebovanej energie, ktoré umožňujú jednoduché monitorovanie a zaznamenávanie dát externými zariadeniami.
Tento prístroj meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) prúdu v sieti.

Elektromer spĺňa prísne európske normy a požiadavky smernice 2014/32/EÚ pre meracie prístroje (MID), čo zaručuje jeho presnosť a spoľahlivosť.

Zobrazené parametre:

• Napätie medzi fázami a nulou (V)
• Fázový prúd (A)
• Celkové harmonické skreslenie napätia (U%THD)
• Prúdové celkové harmonické skreslenie (I%THD)
• Frekvencia (Hz)
• Účinník (PF)
• Maximálna prúdová spotreba (MD A)
• Maximálny odber výkonu (MD kW)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdanlivý výkon (kVA)
• Import aktívnej energie (kWh)
• Export činnej energie (kWh)
• Celková činná energia (kWh)
• Importovaná jalová spotreba (kVArh)
• Exportovaná jalová spotreba (kVArh)
• Celková jalová spotreba (kVArh)

K dispozícii je komunikačné rozhranie RS-485 Modbus RTU .

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie: 3× 230/400 V AC
Pracovný rozsah napätia: 80–120 % menovitého napätia (U _n )
Vstupný prúd (menovitý): 1/5 A
Rozhranie: RS-485 (Modbus RTU)
Montáž: DIN lišta
Rozmery: 94,5 × 72 × 65 mm
Krytie: IP51
