Reflektometer (OTDR) pre optické siete

Univerzálny merací nástroj za cenu, ktorá nemá konkurenciu.

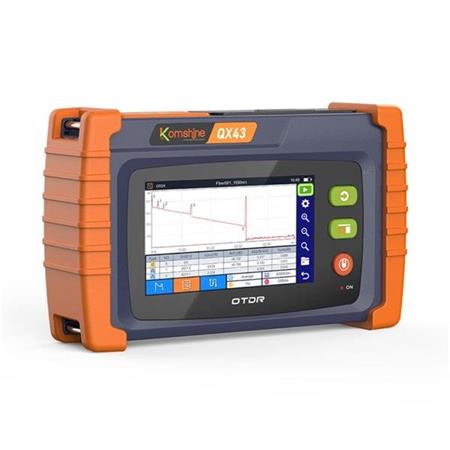

KOMSHINE QX43 je kompaktný a cenovo dostupný OTDR, ktorý v sebe kombinuje hneď štyri funkcie:
OTDR – meranie parametrov optickej trasy (26/24 dB, 1310/1550 nm)
VFL – vizuálny lokátor porúch
OPM – optický výkonový merač
SLS – stabilný zdroj svetla

Vďaka týmto funkciám máte vždy kompletné vybavenie po ruke – ideálne riešenie pre každého technika do auta.

Hlavné výhody:
Všetko v jednom – OTDR, VFL, OPM a SLS v jednom zariadení
Praktické použitie – perfektný nástroj pre inštalácie aj servisné zásahy
Referenčné meranie – pri sprevádzkovaní získate kompletné parametre trasy, ktoré ľahko porovnáte pri neskorších kontrolách
Kompaktný a ľahký – ľahko sa zmestí do kufra servisného vozidla
Bezkonkurenčná cena - plnohodnotný OTDR dostupný pre každého

OTDR
Vlnová dĺžka (nm) 1310/1550
Dynamický rozsah (dB) 26/24
Počet optických rozhraní 1x SC/UPC
Použiteľné optické vlákno SM
Rozsah (Km) 0.5, 1, 2, 5, 10, 20, 35, 50, 75, 100, 150
Presnosť vzdialenosti (m) ± (1 meter + meraná vzdialenosť × 2 × 10-5 + rozlíšenie zberného bodu)
Počet vzorkovacích bodov 5, 10, 20, 50, 100, 200, 500, 1000, 2000, 10000, 20000
Rozlíšenie vzorkovania (m) 0.04
Presnosť straty (útlmu) ± 0.03 dB/dB
Presnosť odrazu ± 2 dB


OPM
Rozsah meraných vlnových dĺžok 800~1650nm
Vlnová dĺžka (nm) 850, 1300, 1310, 1490, 1550, 1625, 1650
Rozsah meraného výkonu -70~6dBm
Presnosť merania <(±0.2dB alebo ±5%)
Rozlíšenie displeja 0.01dB
Rozhranie merača výkonu FC/UPC + 2.5mm Univerzálny konektor


Modul stabilného zdroja svetla
Vlnová dĺžka (nm) 1310/1550
Modulačná frekvencia CW, 270Hz, 1kHz, 2kHz
Bezpečnostná trieda lasera Trieda 1M alebo Trieda 1
Vstavané rozhranie optického vlákna Optický port OTDR


VFL (Modul zdroja červeného svetla)
Vlnová dĺžka (nm) 650
Výstupný výkon 10mW
Modulačný režim CW, CHOP (2 Hz)
Bezpečnostná trieda lasera Trieda 3R
Rozhranie optického vlákna 2.5 mm univerzálny konektor pre FC, SC, ST


RJ45 (Modul testovania siete)
Použiteľný sieťový kábel CAT5, CAT6
Dĺžka zarovnania 300m
Maximálna vzdialenosť prenosu zvuku 300m
