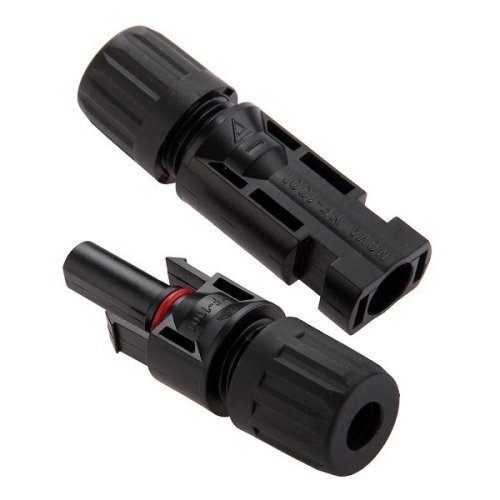

Sadu Sunpulse SMC4 tvorí 1 vstup a 1 výstup MC4 a je určená pre vysoké prúdy a napätie , kedy je kompatibilná so solárnymi káblami s prierezmi od 2,5 až do 6 mm² as odporúčaným stálym prúdom s hodnotou 16 A. Jednokontaktné elektrické konektory MC4 sa radia k najrozšírenejším rozhraniam pre trvalé aj mobilné inštalácie solárnych systémov , kedy umožňujú jednoduchú konštrukciu reťazcov FV panelov. Montáž na kábel sa potom vykonáva pomocou krimpovania , ktoré predstavuje oveľa spoľahlivejšiu metódu spoja a je tiež v mnohých prípadoch jednoduchšie ako klasické spájkovanie .

Hlavné prednosti

• Sadu Sunpulse SMC4 tvorí 1 vstup a výstup MC4
• Je špeciálne určená pre vysoké prúdy a napätie
• Hodí sa pre trvalé aj mobilné inštalácie FV systémov
• Konektory sú zlučiteľné so solárnymi káblami
• Montáž na kábel sa vykonáva krimpovaním
• Krimpovanie je jednoduchšie ako klasické spájkovanie
• Kompatibilný prierez vodiča je 2,5 až 6 mm²
• Odporúčaný stály prúd zodpovedá hodnote 16 A
• Konektory je možné použiť v extrémnych podmienkach
• Ohňovzdornosť UL94-V0 – požiar sa uhasí do 10 s
• Sada získala stupeň krytia IP65 proti prachu a vode
• Jednotlivé kontakty majú robustné zapuzdrenie
• To konektorom zaistí prachuvzdornosť a vodeodolnosť
• Ako izolačný materiál potom bol použitý polyfenylénoxid
• Vyniká teplotnou húževnatosťou v rozsahu -40 až 80 ℃
• PPO zvýši aj mechanickú a chemickú odolnosť
• Konektory vám budú slúžiť po oveľa dlhšiu dobu

Extrémna odolnosť

Minimálny odpor do 0,3 mΩ na kontaktoch z medi predurčuje túto sadu pre použitie na miestach s vyšším rizikom vzniku požiaru, kedy dokonca získala certifikáciu ohňovzdornosti UL94-V0 , teda sa v prípadných núdzových situáciách požiar sám uhasí do 10 s. Robusné zapuzdrenie prachuvzdornosť, vodeodolnosť aj vlhkotesnosť jednotlivých kontaktov , o čom svedčí aj stupeň krytia IP65 , vďaka ktorému je táto sada vhodná pre použitie vo vonkajšom prostredí. Ako izolačný materiál potom bol použitý polyfenylénoxid (PPO) , ktorý vyniká veľmi dobrou teplotnou húževnatosťou aj protinárazovou a chemickou odolnosťou.

Špecifikácia

• Značka: Sunpulse
• Model: SMC4
• Určenie: solárne konektory
• Rozhranie: MC4 (male + female)

Zlučiteľnosť

• Vhodné pre: solárne káble
• Odporúčaný trvalý prúd: 16 A
• Kompatibilný prierez vodiča: 2,5 až 6 mm²
• Kompatibilná káblová miera: 10 / 12 / 14 AWG

Výkon

• Odporúčaný prúd: 30 A
• Limitný menovitý prúd: 50 A
• Odporúčané napätie: 1 000 V DC
• Maximálne napätie: 1 500 V DC

Konštrukcia

• Materiál kontaktov: meď
• Izolačný materiál: polyfenylénoxid (PPO)

Odolnosť

• Odpor: do 0,3 mΩ
• Bezpečnostná trieda: II
• Stupeň krytia: IP65
• Prachuvzdornosť: Áno
• Vodeodolnosť: Áno
• Vlhkotesnosť: Áno
• Ohňovzdornosť: UL94-V0
• Uhasenie požiaru: do 10 s
• Pracovná teplota: -40 až +90 ℃

Fyzické vlastnosti

• Farba: čierna a strieborná
• Čistá hmotnosť: 30 g
• Hmotnosť balenia: 50 g
• Rozmery balenia (Š x V x H): 7 x 1,5 x 1,5 cm

Obsah balenia

1. 1x konektor MC4 (Male)
2. 1x konektor MC4 (Female)
3. 1x príslušná dokumentácia
