LANBERG SWITCH 8X 100MB POE+/2X 1GB UNMANAGED RACK 10"/19" GIGABIT ETHERNET 120W

Prepínač PoE+ je nevyhnutným aktívnym zariadením v každej sieťovej infraštruktúre, ktoré využíva prenos energie prostredníctvom štruktúrovanej kabeláže. RSFE-8P-2GE-120 je určený pre všetky inštalácie: domácnosti, firmy, slaboprúdové systémy, monitorovacie systémy, IP siete, VoIP siete, siete káblovej televízie a obzvlášť nájde uplatnenie v zabezpečovacích, protipožiarnych a prístupových infraštruktúrach.

Okrem primárnej funkcie prepínača, teda spracovania prevádzky ethernetových rámcov medzi portami, navyše zabezpečuje napájanie jednotlivých zariadení v štandardoch PoE/PoE+ - 802.3af a at. Vďaka tomu je možné zariadeniam poskytnúť až 120 wattov celkového výkonu. A to všetko súčasne s prenosom dát do nich.

Tým sa šetria zdroje, priestor aj čas, ktorý by bolo potrebné venovať inštalácii samostatnej elektrickej a sieťovej infraštruktúry. To je dôležité najmä v prípadoch, keď je sieť rozptýlená a jej koncové zariadenia nemajú prístup k zdroju napájania, tým skôr, ak sú namontované vonku.

Prepínač je vybavený celkom 10 portami, vrátane 8 portov PoE+ (Fast Ethernet) a 2 portov Uplink (Gigabit Ethernet). Premyslená konštrukcia a dôraz na kvalitu komponentov poskytujú užívateľovi až 120 W celkového reálneho výkonu pre koncové zariadenia, čo znamená možnosť súčasného pripojenia:

Zostávajúce 2 porty (Uplink) sú určené na výmenu dátových prenosov medzi 8 portami PoE+ a externými zariadeniami. V prípade monitorovacích/riadiacich systémov je to obzvlášť užitočné, pretože to užívateľovi umožňuje získať záznam z kamier do DVR a zároveň zdieľať stream ďalej (na druhom porte), napríklad v lokálnej sieti alebo na internete. Schéma napätia na pinových konektoroch pre porty PoE+ je nasledovná: V+ (1; 2), V- (3; 6).

U väčšiny komerčne dostupných prepínačov s malým počtom portov nie je úplne jasné, ako sa zachovajú, keď je prekročený dostupný rozpočet PoE. Existuje niekoľko možností: port, ktorý prekročí rozpočet, bude odpojen, alebo bude odpojen náhodný či naposledy pripojený port. V poslednom prípade, aké bude ich poradie po výpadku napájania a jeho obnove, keď budú všetky pripojené k prepínaču súčasne?

Spoločnosť Lanberg v prepínačoch radu RS predstavila inovatívne riešenie, ktoré vďaka jednoduchosti princípu fungovania odstraňuje akékoľvek pochybnosti o mechanike fungovania portov.

V okamihu, keď je prekročený rozpočet PoE (napr. zariadením pripojeným k portu 1), začne prepínač odpájať porty PoE počínajúc najvyšším číslovaním, kým súčet záťaží neprekročí dostupný rozpočet; prevádzka zostávajúcich portov zostane zachovaná. Tie, ktoré sú odpojené, budú v skutočnosti striedavo vypínané a zapínané.

Funkcia je určená predovšetkým pre náročné aplikácie, ktoré kladú dôraz na bezpečnosť a nepretržitosť prevádzky, kde niektoré zariadenia musia pracovať nepretržite bez ohľadu na situáciu. V takýchto prípadoch prepínače Lanberg umožnia užívateľovi chrániť citlivé zariadenia tým, že ich pripojí k portom s najnižším číslom.

Štandardné prepínače podľa normy umožňujú zariadeniam pracovať až do vzdialenosti 100 metrov na jednom káblovom vedení. Niekedy sa však ukáže, že vzhľadom na rozsiahlu chrbticovú sieť a zložité prostredie je pri vývoji kabeláže a sietí potrebné vlastné riešenie, ktoré ide nad rámec štandardu. V prípade monitorovacích riešení ide o pomerne častý problém, najčastejšie z dôvodu nadmernej vzdialenosti medzi distribučným zariadením a koncovým zariadením.

Prepínače Lanberg majú funkciu, ktorá umožňuje prenos dát (max. 10 Mb/s) a napájania PoE+ až na vzdialenosť 250 m na jednom káblovom vedení. Stačí prepnúť tlačidlo do polohy "PoE+ Extend 250 m" na kryte a zabezpečiť prevádzku na dlhšiu vzdialenosť pre porty 1 ~ 8.

Toto riešenie bolo zavedené pre monitorovacie a IP systémy a systémy kontroly prístupu, najmä ak sú koncové zariadenia umiestnené vonku bez možnosti inštalácie ďalších sieťových rozvodov.

Samotný prepínač aj zariadenia k nemu pripojené sú opakovane vystavené rôznym nebezpečenstvám, vrátane elektrických výbojov, ktoré môžu prúdiť napájacími aj sieťovými káblami.

S ohľadom na bezpečnosť zariadení aj ich používateľov vybavila spoločnosť Lanberg prepínač integrovaným ochranným obvodom proti výbojom, ktorý zaručuje ochranu 4 kV pre všetky porty a účinne znižuje ich poškodenie v dôsledku prepätia.

Za štandardných podmienok bude prevádzka siete pokračovať bez prerušenia, prepínač bude pracovať bez akýchkoľvek výpadkov a používateľ získa bezpečnosť prevádzky zariadení aj infraštruktúry.

Rad prepínačov RS sa vyznačuje nielen kvalitou spracovania, jednoduchosťou použitia, funkčnosťou prístroja, ale aj doplnkovosťou z hľadiska montáže a prípadne dodávaného príslušenstva.

Väčšina dostupných malých prepínačov na trhu sa dodáva pre voľne stojace alebo 19" štandardnú montáž. Niektorí výrobcovia zabúdajú na používateľov, ktorí chcú ich výrobky používať v menších domácich alebo SOHO inštaláciách. A to najmä tam, kde majú prepínače malý počet portov, a teda aj malé rozmery. Možno ich teda namontovať nielen do skríň so spomínanou veľkosťou 19", ale aj do menších, napríklad 10".

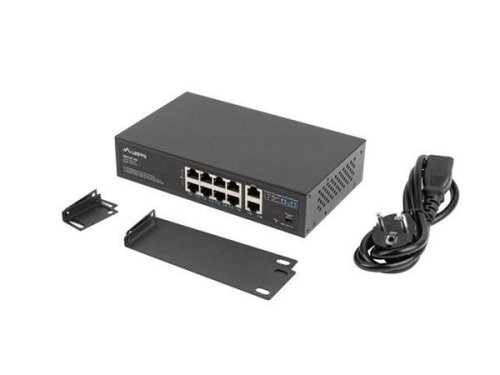

Spoločnosť Lanberg predstavila súpravu príslušenstva pre univerzálnu montáž svojich prepínačov. RSFE-8P-2GE-120 sa dodáva so samostatnými montážnymi držiakmi pre 10" a 19" skrine a tiež so súpravou montážnych skrutiek (okrem M6). To umožňuje širšie použitie a väčšiu voľnosť inštalácie prepínačov radu RS.

Počet portov:
LAN - 100 MB × 8
LAN - 1 GB × 2

Počet portov Ethernet: 10
Počet portov PoE: 8
Špecifikácia portov: 2× 1000BASE-T, 8× 100BASE-T PoE+
Maximálna rýchlosť sieťového pripojenia: 1 Gb/s
Typ sieťového pripojenia: Ethernet
Management: Nespravované
Špecializované stránky: Priemyselné, Rack
Veľkosť: 10", 19"
Typ plášťa: Rack
Hodnotenie odolnosti proti poveternostným vplyvom: IP20
Podpora PoE: Áno
Štandardy PoE: 802.3af, 802.3at
Typ napájania PoE: PoE, PoE+
Celkový rozpočet na PoE: 120 W
Maximálny výkon na port: 30 W
Vyrovnávacia pamäť: 0.4 Mbit
Bandwidth: 5.6 Gbps
Tabuľka adries MAC: 2K
Chladenie: Pasívne, ventilačné otvory
Požiadavky na napájanie: 100 ~ 240 V AC
Spotreba energie: 126 W
Prepäťová ochrana: 4 kV
Plug & Play: Áno
Pracovný signál: LED

Káblové štandardy:
Gigabitový Ethernet
IEEE 802.3ab 1000Base-T
IEEE 802.3af PoE
IEEE 802.3at PoE+
IEEE 802.3i 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3x (riadenie toku)

Funkcie:
Funkcia inteligentného odpojenia portu PoE
Režim Extend
Materiál: Kov
Softvér: Nie
Výška ICT: 1 U
Dĺžka: 118 mm
Šírka: 200 mm
Výška: 44.45 mm
Hmotnosť: 0.84 kg
Teplota prostredia: 5 – 55 °C
Vlhkosť prostredia: 0 – 85 %
