PLANET BSP-115PV-15A

Solárny napájací PoE+ switch s integrovaným MPPT regulátorom ponúka 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at (35 W/port) , 120 W PoE budget, DIP switch a 1× SFP 100 Base-X. LCD displej pre informácie o napájaní.

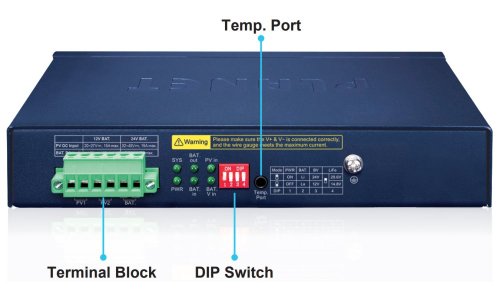

1× 6pin svorkovnica (odnímateľná), piny 1/2, 3/4 pre PV (fotovoltaické) panely + niektoré typy generátorov (vodné či veterné), piny 5/6 pre nabíjanie/vybíjanie batérie . PV vstup je kompatibilný s jednosmerným vstupom, ale nesmie byť pripojený súčasne so solárnym vstupom, aby nedošlo k poškodeniu zariadenia. K dispozícii je DIP switch na prednej strane, pomocou ktorého je možné konfigurovať PoE a VLAN . DIP switch na zadnej strane potom slúži na nastavenie typu a napätia batérie .
ESD ochrana do 4 kV (kontaktne), do 8 kV (vzduchom), senzor teploty (detekcia -20 až 100 °C), krytie IP30 (kovový kryt), bez ventilátorov (fanless), montáž na stenu alebo na stôl, prevádzková teplota -20 až +65 °C .

Solárny PoE switch, ktorý podporuje súčasné použitie solárneho (PV) a batériového napájania. Energia získaná zo solárneho panelu je ukladaná do akumulátora s napätím 12 alebo 24 V. Potom, keď solárne napájanie nie je k dispozícii, je batéria využitá na napájanie switcha a pripojených zariadení.

Toto riešenie poskytuje možnosť napájať pripojené aktívne zariadenia, ako sú IP kamery, switche, konvertory alebo Wi-Fi jednotky, po celú dobu a bez závislosti na napájacej sieti. Aplikácia je teda vhodná na zabezpečenie dohľadu v prostredí parkov, lesov, chát alebo rozľahlých poľnohospodárskych a priemyselných areáloch. Vďaka neprerušenému napájaniu je možné použiť aj ako prostriedok na budovanie telekomunikačných bodov pre lokálnych poskytovateľov internetu.

Správa akumulátorov/batérií:

• Podporuje lítiové (Lithium, Li-Fe) a olovené batérie (Lead-acid, Pb), možnosť voľby
• Vstupné napájanie (PV IN): min. napätie 20–27 V DC (12V batéria), 32–45 V DC (24V batéria), max. prúd 15 A, výkon do 405 W (pre 12V batériu, 675 W pre 24V batériu)
• Jednoduchá diagnostika prevádzkového stavu systému pomocou LED indikátora
• Aktuálny stav využitia batérie
• Regulátor nabíjania MPPT (Maximum Power Point Tracking)
• Ochrana proti spätnému prúdu (zabraňuje spätnému toku elektrického prúdu do fotovoltaického panelu)
• Nadprúdová ochrana a ochrana proti prepólovaniu (pre batériu a nabíjacie elektródy)

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 5× RJ-45 10/100/1000 Base-T s PoE+ IEEE 802.3af/at, 1× SFP Base-X
Pamäť: 2K MAC adries, 2,5 Mb buffer
Priepustnosť: zbernica 12 Gbps, prevádzkovo 8,92 Mpps (64B)
Prevedenie: desktop, na stenu
Napájanie (switche): cez fotovoltaické panely (DC 20–45 V) alebo z batérie (DC 12/24 V), celkový príkon do 140 W (plné zaťaženie s PoE napájaním)
Požiadavky na napájanie:
Solárny panel: 20–27 V DC (12V batéria), 32–45 V DC (24V batéria)
Batérie: 12/24 V, lítiové (Lithium, Li-Fe) a olovené batérie (Lead-acid, Pb)
Výstupné napájanie: 5× PoE+ RJ-45, 6pin svorkovnica (2× vstup pre PV panel, 1× napájací vstup/výstup pre 12/24V batériu)
Ochrana: ESD do 4 kV kontaktne, 8 kV vzduchom (ethernet)
Prevádzková teplota: -20 až +65 °C
Rozmery: 197 × 142 × 34 mm
Hmotnosť: 820 g

PoE funkcie:

Celkový napájací výkon: až 120 W, 802.3af/at
Počet injektorov: 5× až 35 W
Typ napájania: End-span
Pokročilé funkcie:

Switch disponuje manuálnym prepínačom režimov:

• Alive check - sleduje stav pripojených zariadení v reálnom čase, akonáhle zariadenie prestane reagovať, obnovením napájania sa uvedie späť do prevádzky.

• VLAN - porty sú logicky oddelené jeden od druhého, v tomto režime sa dá predísť nechceným multicast a broadcast búrim.

• Extend - switch napája zariadenie až na 250 m so zníženou priepustnosťou 10 Mb/s na port.
