PLANET IGS-1820TF

Priemyselný prepínač a konvertor 16x 10/100/1000Base-T, 2x SFP 1000Base-SX/LX/BX. Energeticky efektívne podľa 802.3az.
Duálne napájanie v rozsahu DC 12-48 V/AC 24 V, krytie IP30, hliníková skriňa, pracovná teplota -40 °C až +75 °C. Prepäťová ochrana ESD do 6kV. Montáž na DIN lištu alebo priamo na stenu.

Prepínače pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt, neistým napájaním a častými otrasmi.
Prepínače radu IGS sa ľahko inštalujú na štandardnú DIN lištu alebo priamo na stenu a umožňujú nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak sú vhodné pre inštalácie do vonkajšku umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie).

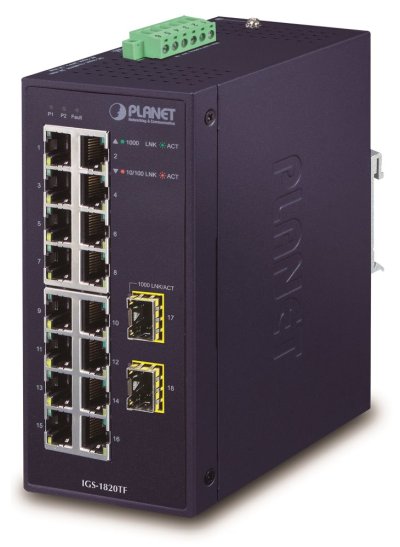

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_1.png >

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

Porty: 16 x RJ-45 10/100/1000BASE-T, 2 x SFP 1000BASE-SX/LX/BX
Pamäť: 8k MAC adries
Priepustnosť: zbernica 36 Gbps, prevádzkovo 26,79 Mpps (64B)
Podpora prenosu: JumboFrame 10KB
Prevedenie: DIN lišta, na stenu

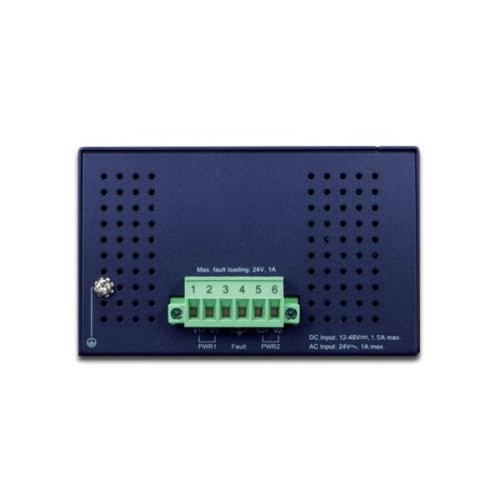

Napájanie: 12-48 V DC duálne s 24 V AC, celkový príkon do max. 15 W (zdroj nie je súčasťou balenia)
Ochrana: ESD do 6KV DC
Prevádzková teplota: -40 až 75 °C
Rozmery: 152 x 107 x 66 mm
Hmotnosť: 745 g

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

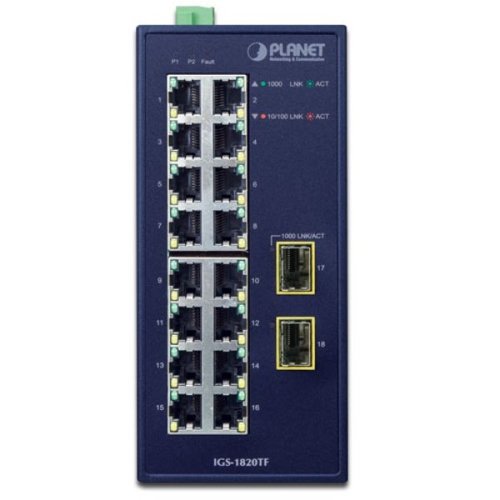

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_2.png >

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_3.png >

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_4.png >

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_5.png >

http://download.asm.cz/inshop/prod/Planet/IGS-1820TF_6.png >

Montáž na DIN lištu :

http://download.asm.cz/inshop/prod/Planet/ISW-DINrail_small.jpg >

Montáž na stenu pomocou dodaného rámu :

http://download.asm.cz/inshop/prod/Planet/ISW-wallmount_small.jpg >
