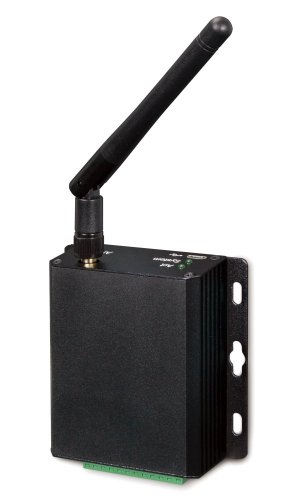

PLANET LN1152

Indoor riadiaca jednotka (kontrolér) uzla LoRa , ktorá slúži na zber dát z viacerých senzorov. Obsahuje rôzne vstupno-výstupné rozhrania, vrátane analógových vstupov, digitálnych vstupov, reléových výstupov a sériových portov, ktoré zjednodušujú nasadenie a výmenu v sieťach LoRaWAN. Okrem toho môže LN1152 spúšťať rôzne podmienky a akcie bez siete.
Vďaka svojmu priemyselnému dizajnu a kovovému puzdru s krytím IP30 má LN1152 široké využitie vo vnútorných aplikáciách , ako je inteligentný priemysel, automatizácia budov atď.

Komunikačné rozhranie:

• 1x digitálny vstup, 1x digitálny výstup, 1x RS-232, 1x RS-485

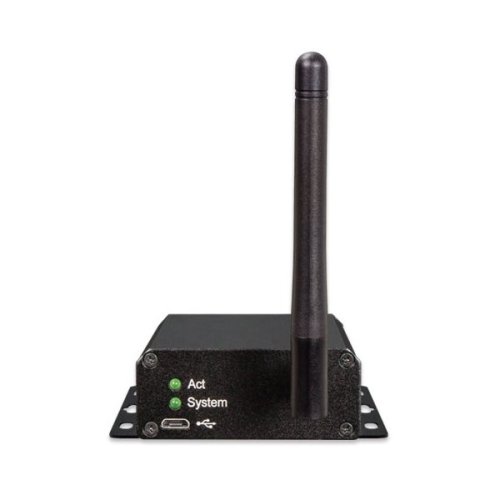

• microUSB konfigurácia (PC softvér)

Riadiaca jednotka LN1152 LoRaWAN so vstavanými početnými priemyselnými rozhraniami sa pripája ku všetkým typom senzorov, meračov a ďalších zariadení . Prostredníctvom siete LoRaWAN tiež premosťuje dáta Modbus medzi sériovou a ethernetovou sieťou . LN1152 podporuje protokol LoRaWAN triedy C , aby bol plne kompatibilný so štandardnými bránami LoRaWAN, vrátane radu PLANET LCG-300 (LCG-300W). Je ideálny pre rozsiahle nasadenie aplikácií IoT, ako sú projekty automatizácie budov, inteligentné meranie, systém HVAC atď. Vďaka viacerým rozhraniam môže tento LoRaWAN kontrolér dokonale pomôcť pri modernizácii starších prostriedkov do podoby umožňujúcej IoT.

• Jednoduché prepojenie s viacerými káblovými senzormi prostredníctvom rozhrania GPIO/RS-232/RS-485
• Prenos na mimoriadne veľkú vzdialenosť (až 10 km s priamou viditeľnosťou)
• Spúšťa rôzne podmienky a akcie
• Vstavaný strážny pes (watchdog) pre stabilitu prevádzky
• Priemyselné kovové prevedenie puzdra so širokým rozsahom prevádzkových teplôt
• Kompatibilný so štandardnými bránami LoRaWAN a sieťovými servermi

http://download.asm.cz/inshop/prod/Planet/LN1152/LN1152_1.jpg >

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

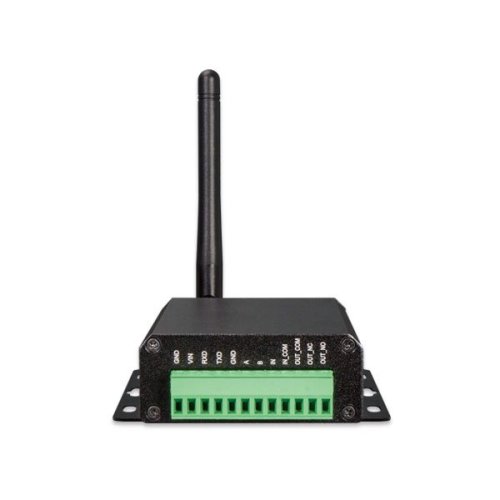

Rozhranie: 1x microUSB (konfigurácia), 3,5 mm svorkovnica (1x digitálny vstup, 1x digitálny výstup, 1x RS-232, 1x RS-485)
Prevedenie: na stenu
Napájanie: externý adaptér DC 5-24 V (adaptér je súčasťou balenia)
Prevádzková teplota: -40 až +70 °C, vlhkosť do 95 %
Rozmery: 79 x 60 x 24 mm

Podporované LoRaWAN pásma:

https://download.asm.sk/inshop/prod/Planet/LN501/EMQ-LN-Series_v1.0.pdf > https://download.asm.cz/inshop/pictures/book.jpg border=0 align=absmiddle />Manuál

https://ftp.asm.cz/Planet/ > http://download.asm.cz/inshop/pictures/wheel.jpg border=0 align=absmiddle />Ostatné download

LoRa je jeden z bezdrôtových sieťových protokolov používaných vo svete Internet vecí – IoT (Internet of Things).
LoRaWAN (Long Range Wide Area Network) je ďalší z nízkopríkonových bezdrôtových sieťových protokolov navrhnutých pre lacnú a zabezpečenú obojsmernú komunikáciu v internete vecí. Využíva pásmo do 1 GHz a rýchlosť prenosu je potom od 0,3 kb/s do 50 kb/s .
Komunikácia medzi koncovými prvkami a bránami je rozložená na rôzne frekvenčné pásma a prenosové rýchlosti. Voľba rýchlosti prenosu dát je kompromisom medzi komunikačným rozsahom a dĺžkou správy. Jednotlivé komunikačné prúdy s rôznymi prenosovými rýchlosťami spolu neinterferujú (vzhľadom na technológiu rozprestretého spektra) a vytvára sadu „virtuálnych“ kanálov pre zvýšenie kapacity brány.
Aby sa maximalizovala životnosť batérie koncového zariadenia a celková kapacita siete, sieťový server LoRaWAN spravuje prenosovú rýchlosť a RF výstup pre každé koncové zariadenie individuálne, prostredníctvom systému adaptívnej rýchlosti prenosu dát (ADR).

LoRaWAN rozlišuje niekoľko tried zariadení:
trieda A – koncové zariadenia podporujú obojsmernú komunikáciu (každý uplink je nasledovaný dvoma oknami pre príjem dát)
trieda B – okrem „vynúteného“ downlinku triedy A, otvárajú zariadenia tejto triedy mimoriadne prijímacie okná v nastavenú dobu
trieda C – prijímacie okná sú otvorené takmer nepretržite a zatvárajú sa iba pri vysielaní
