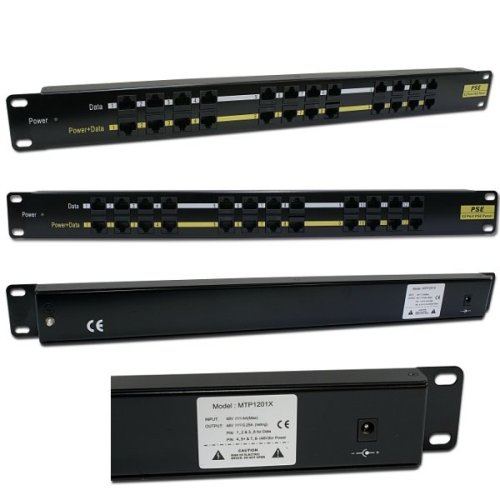

XtendLan POE-PAN12

Profesionálny panel, ktorý v sebe integruje 12 PoE pasívnych injektorov a je tak vhodný pre napájanie až dvanástich zariadení s integrovaným PoE extraktorom.

Veľmi vhodné riešenie pre napájanie bezdrôtových zariadení, IP telefónov, IP kamier a pod. V prípade, že v sebe napájané zariadenie nemá PoE extraktor, je možné skombinovať s pasívnym POE splitterom, viď súvisiace dokumenty.

Medzi hlavné prednosti zariadenia patria :

• Prevedenie 19" rack
• LED kontrolka pre vizuálny monitoring prevádzky
• Vyvedený zemniaci člen pre odfiltrovanie prepätia na zadnej strane panelu
• Vratná poistka proti zakolísaniu prúdu (OCP ochrana 650 mA) na každom porte
• Vstup pre napájací konektor jack 5,5×2,1 mm center positive

Zapojenie:

Na jednej strane sa do RJ45 konektorov pripoja ethernetové porty napr. zo switcha (bez napájania).
Na druhej strane (označená PoE) sa potom pripoja UTP káble, ktoré vedú k zariadeniu, ktoré zároveň napájajú.
Na napájanie sa využívajú dva nepoužité páry ethernetového kábla. Napájanie sa vedie v pároch 4,5 (+) a 7,8 (-).

ZÁKLADNÁ ŠPECIFIKÁCIA

Normy: TIA/EIA 568 Cat.5
Porty: 12× RJ-45, 12× RJ-45 PoE 10/100 Mbps
Podpora PoE: áno
Rozmery: 482,6 × 44,3 × 21,8 mm
