Xtend Solarmi DC1T2 osadený rozvádzač

Kompletný certifikovaný rozvádzač chrániaci DC vedenie o max. napätí 1000 V. Určený pre povrchovú montáž. Obsahuje dvojpólový poistkový odpojovač a zvodič prepätia na ochranu jedného reťazca (stringu) fotovoltaického systému.

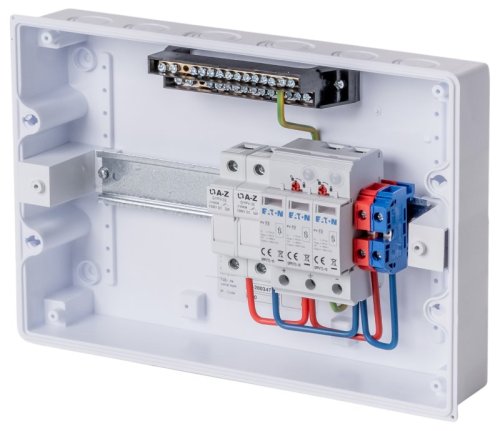

Jednotlivé komponenty umiestnené na DIN lište sú medzi sebou už prepojené, čo zaisťuje úsporu času pri montáži.

• Spĺňa normu/požiadavky podľa STN EN 61439-1 ed. 2:12 a STN EN 61439-2 ed. 2:12

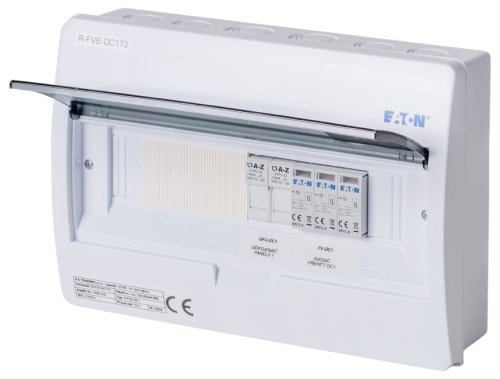

• Biela rozvodnica z ABS, plastové priehľadné dvere z polykarbonátu
• Stupeň krytia IP40/20 & Mechanická odolnosť IK05
• Trieda ochrany II (plne izolované)
• Skratová odolnosť 10 kA
• 1 rad, 12 modulov, DIN lišta
• Menovité napätie 1000 V DC
• Menovitý prúd 32 A

Súpis komponentov:
1× Rozvodnica NA omietku, priehľadné plast. dvere, 1 rad, 12 modulov (EATON BC-O-1/12-ECO)
1× Zvodič prepätia T2 (II, C), fotovoltaické aplikácie 1000V DC, In=15kA, Imax=40kA (8/20µs) (EATON SPPVT12-10-2+PE)
2× Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A (EATON/ETI/OEZ CH10x38 gPV 16A/1000V DC)
1× Poistkový odpojovač, fotovoltaické aplikácie, 2-pole, 1000V AC/30A, C10 [10x38mm] (EATON CHPV2U)

ZÁKLADNÁ ŠPECIFIKÁCIA

Určenie: pre fotovoltaiku
Osadené: áno
Materiál: plast
Rozmery: 303 × 212 × 98 mm
