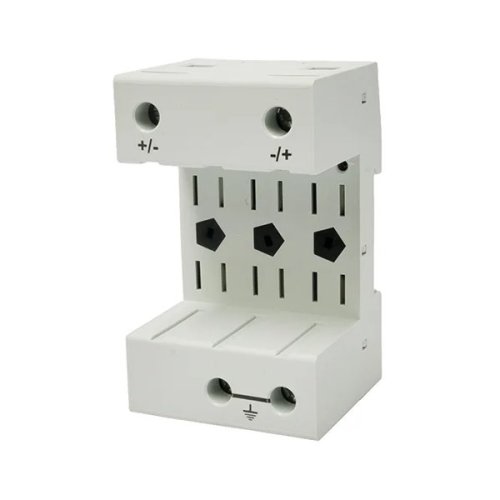

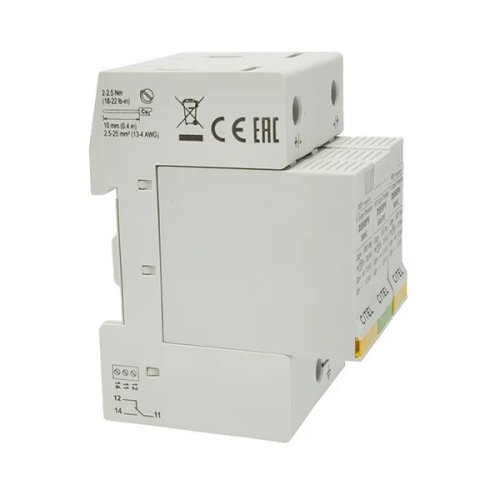

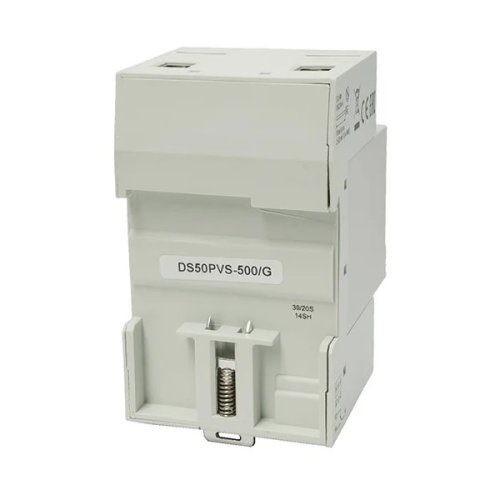

Xtend Solarmi DS50PVS-500/G

Zvodiče prepätia radu DS50PVS/G sú zvodiče prepätia špeciálne vyvinuté na ochranu fotovoltaických zariadení proti prepätiu a dodávajú sa v prevedení pre napätie 500/800/1000 V DC. Výmenné moduly umožňujú jednoduchú výmenu poškodeného dielu bez nutnosti demontáže pripojených vodičov.

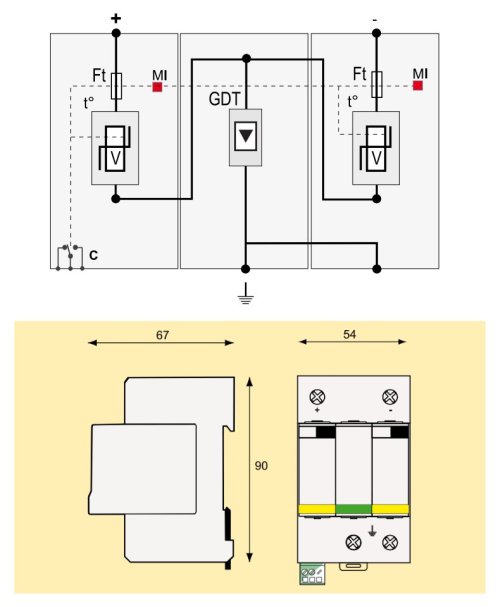

Zvodiče prepätia obsahujú vysokovýkonný varistor a plynom plnené iskrisko v tzv. zapojení do Y. Táto špeciálna kombinácia umožňuje bezchybné meranie izolačného odporu, pretože nevzniká žiadny priepustný prúd.

Zvodiče radu DS50PVS/G sa dodávajú štandardne vo verzii s diaľkovou signalizáciou poruchy.

Vlastnosti:

• Prepäťová ochrana pre fotovoltaiku typu 2
• Zvodový prúd na pól: In = 20 kA / Imax = 40 kA
• Bezpečné odpojovacie zariadenie
• Nedochádza k starnutiu v dôsledku zvodových prúdov
• Zapojenie do Y odolné proti chybám
• Meranie izolačného odporu nie je zaťažené chybou
• Nevznikajú škody pri poruche izolácie
• Modulárna štruktúra

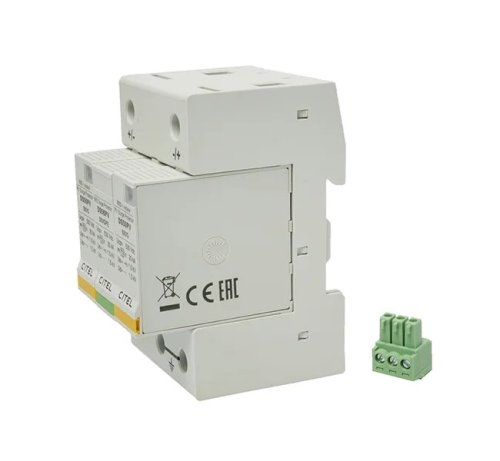

• Kontakt diaľkovej signalizácie štandardne
• Spĺňa normy EN 61643-11 a IEC 61643-1

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie (Un): 500 V
Max. prípustné prevádzkové napätie (Uc): 530 V
Medzný zvodový prúd Imax (8/20 µs): 40 kA
Menovitý zvodový prúd ľan (8/20 µs): 20 kA
Krytie: IP20
Prevádzková teplota: -40 až +85 °C
