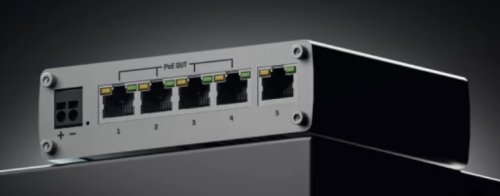

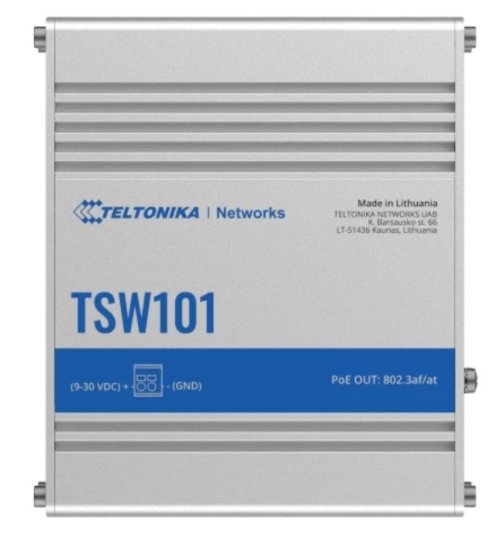

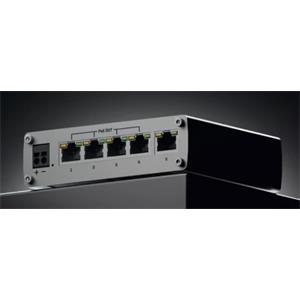

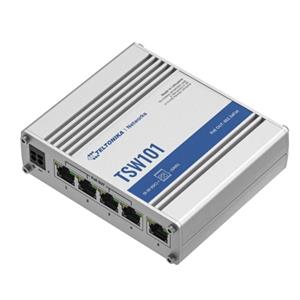

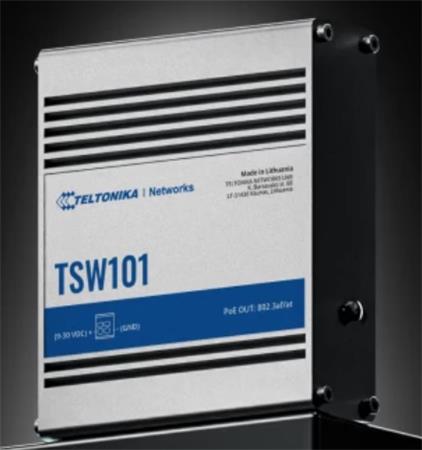

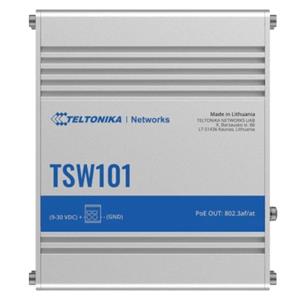

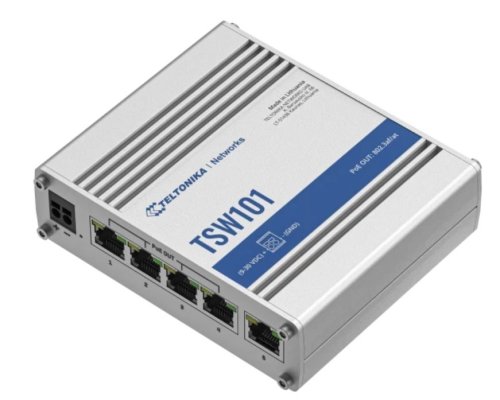

AUTOMOBILOVÝ POE+ Switch
TSW101 je plug-and-play automobilový spínač určený pre aplikácie vo vozidle. Vďaka piatim gigabitovým ethernetovým portom, vrátane štyroch s podporou PoE+, môže TSW101 napájať vaše koncové zariadenia a zároveň ich pripájať k internetu. Tento automobilový spínač je možné napájať 12V alebo 24V autobatériou, nevyžaduje žiadny ďalší napájací zdroj.

Hlavné výhody:

Plug and play: Nie je nutná žiadna konfigurácia
POE+: 4 porty PoE+ s podporou 802.3af a 802.3at
GIGABITOVÝ ETHERNET: 5 x gigabitové ethernetové porty s rýchlosťou až 1000 Mbps
PRIEMYSELNÝ DIZAJN: Robustné hliníkové puzdro

Technická špecifikácia

SIEŤ ETHERNET

ETH: 5 x ETH porty, 10/100/1000 Mbps, podporuje automatické kríženie MDI/MDIX

Štandardy radu IEEE 802.3: 802.3i, 802.3u, 802.3ab, 802.3x, 802.3az

POE OUT

Porty PoE: Prípojka 1–4

Štandardy PoE: 802.3af a 802.3at Alternatíva B

Maximálny výkon PoE na port (na PSE): 30 W

Celkový rozpočet napájania PoE (na PSE): 60 W

Maximálna dĺžka ethernetového kábla: 100 m


VÝKON

Šírka pásma (neblokujúca): 10 Gb/s

Vyrovnávacia pamäť: 128 KB

Veľkosť tabuľky MAC adries: 2K vstup

Podpora jumbo rámu: 9216 bajtov


Zdroj

Konektor: 2-kolíková priemyselná DC zásuvka

Rozsah vstupného napätia: 9 – 30 V DC

Rozsah vstupného napätia PoE-out: 9 – 30 V DC

Spotreba energie: Nečinnosť: 0,64 W / maximálna: 2,31 W / maximálna PoE: 62,3 W

PSU: Napájanie z autobatérie 12 V alebo 24 V. Nie je potrebný žiadny ďalší napájací zdroj.


FYZICKÉ ROZHRANIA

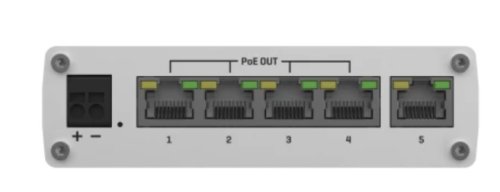

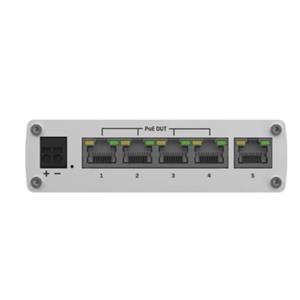

Ethernetová sieť: 5 x RJ45 porty, 10/100/1000 Mbps

Stavové LED diódy: 1 x LED dióda napájania, 10 x stavové LED diódy ETH

Zdroj: 1 x 2-kolíková priemyselná DC napájacia zásuvka

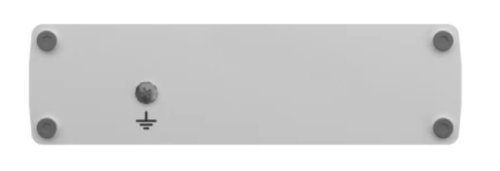

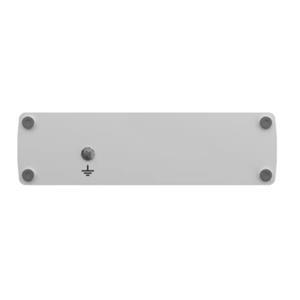

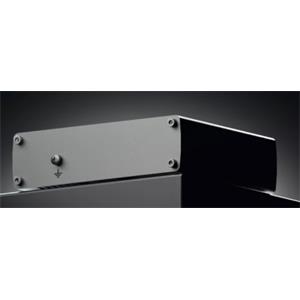

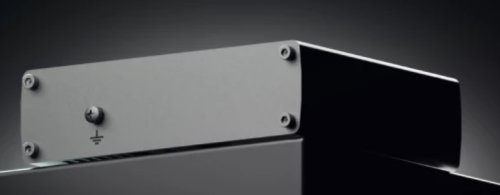

Iná: 1 x zemniaca skrutka


FYZICKÉ ŠPECIFIKÁCIE

Materiál plášťa: Hliníkové puzdro

Rozmery (Š × V × H): Rozmery 115 x 32 x 95 mm

Hmotnosť: Hmotnosť 384 g

Možnosti montáže: DIN lišta, montáž na stenu, rovný povrch (všetko vyžaduje ďalšiu sadu)


PREVÁDZKOVÉ PROSTREDIE

Prevádzková teplota: -40 °C až 75 °C

Prevádzková vlhkosť: 10 až 90 % bez kondenzácie

Hodnotenie ochrany proti vniknutiu: Krytie IP30


REGULAČNÉ A TYPOVÉ SCHVÁLENIA

Regulačné:
CE, REACH, RoHS, WEEE

TSW101 CE

TSW101 UKCA

TSW101 FCC

Integrovaný obvod TSW101

TSW101 CB

TSW101 RCM

Značka E


EMC EMISIA A IMUNITA

Normy:

EN 55032:2015 + A11:2020 + A1:2020

EN 55035:2017 + A11:2020

ESD: EN 61000-4-2:2009

Vyžarovaná imunita: EN IEC 61000-4-3:2020

EFT: EN 61000-4-4:2012

Odolnosť proti prepätiu (AC napájacie vedenie): EN 61000-4-5:2014 + A1:2017

SK: EN 61000-4-6:2014


BEZPEČNOSŤ

Normy:

CE: EN IEC 62368-1:2020 + A11:2020, EN IEC 62311:2020, EN 50665:2017

RCM: AS/NZS 62368.1:2022

CB: IEC 62368-1:2018
