Súmrakový senzor pre automatické ovládanie osvetlenia podľa intenzity svetla.

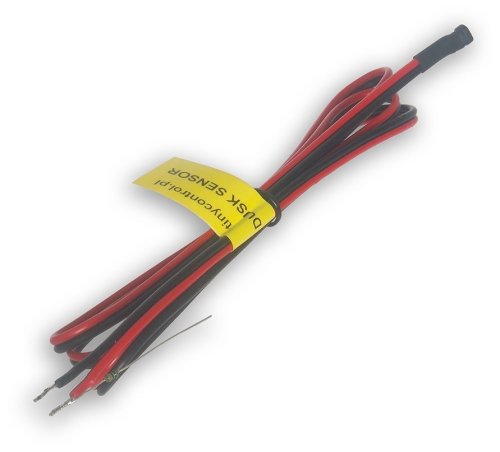

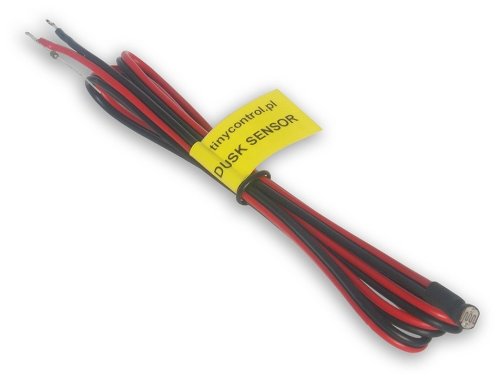

Senzor LANKON-091 je elektronický obvod zložený zo špeciálne vybraného fotorezistora a odporu , určený pre pripojenie k zosilňovacím analógovým vstupom INPA1 až INPA4 v Lan Controlleri verzie 3 a 4. Obvod je navrhnutý tak, aby poskytoval maximálne rozdiely napätia úmerné intenzite svetla najmä v období súmraku a úsvitu .

Po pripojení senzora sa v konfigurácii nastaví požadovaná hodnota napätia (približne 1 V ako prah súmraku) v sekcii Event Config, ktorá spustí zopnutie výstupu pre zapnutie nočného osvetlenia. Senzor by mal byť inštalovaný na mieste, kde nebude ovplyvnený umelým osvetlením , najmä svetlami automobilov.

Nastavenie a konfigurácia

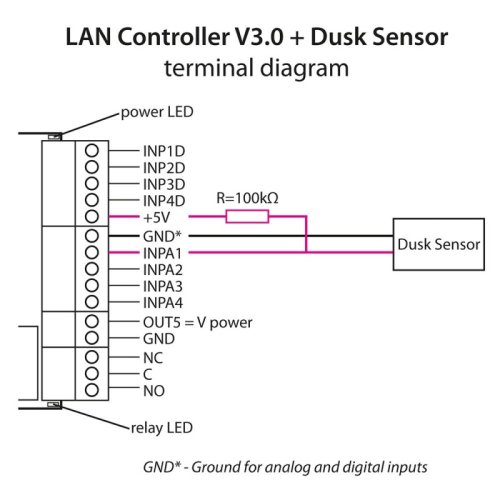

Senzor sa pripája podľa schémy zapojenia uvedeného v Lan Controlleri. Po pripojení je nutné v sekcii Event Config nastaviť prahovú hodnotu napätia (obvykle okolo 1 V), ktorá určuje, kedy dôjde k zopnutiu výstupu pre aktiváciu osvetlenia.

Inštalácia a umiestnenie
Pre správnu funkciu je dôležité umiestniť senzor na miesto, kde nebude ovplyvnený umelými zdrojmi svetla, ako sú pouličné lampy alebo svetlá prechádzajúcich automobilov. Tým je zaistená presná detekcia prirodzeného súmraku a úsvitu.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ: súmrakový senzor s fotorezistorom
Kompatibilita: Lan Controller LK3, LK4
Pripojenie: analógové vstupy INPA1 až INPA4
Výstupné napätie (úplná tma): ≈ 3,1 V
Výstupné napätie (zatiahnutá obloha): ≈ 0,2 V
Výstupné napätie (súmrak/úsvit): 0,8–2 V
Odporúčaná prahová hodnota: ≈ 1 V
