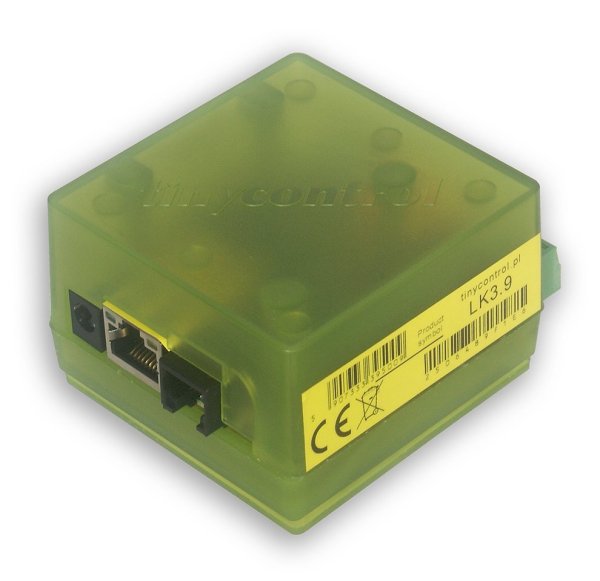

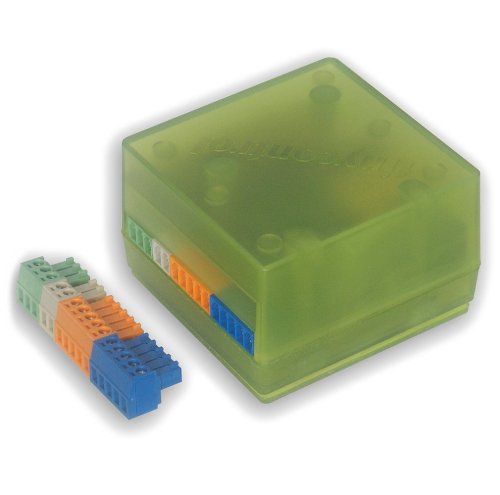

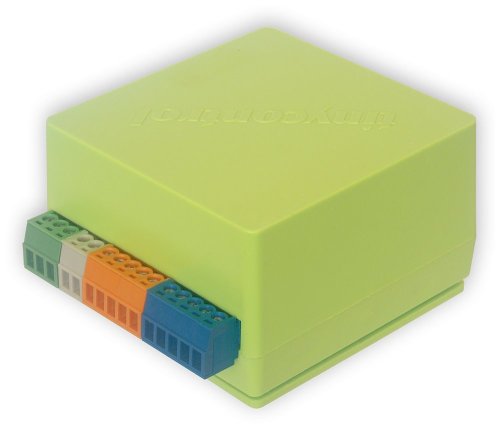

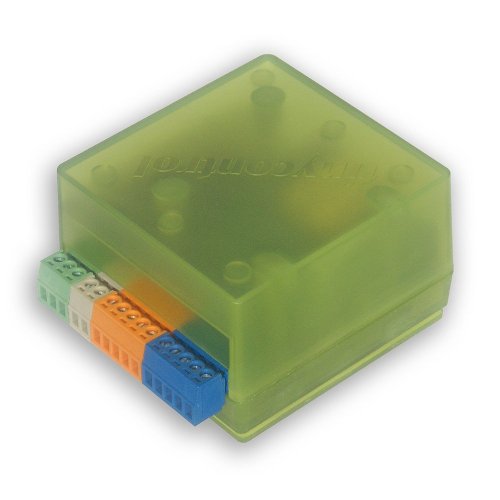

LK3.9 je pokračovanie série v3.5. Má rovnaké API. Je odporúčaný pre typické monitorovacie a automatizačné aplikácie v IT prostredí. Táto verzia je vybavená rýchlejším procesorom ARM 32F407. Má rovnaké funkcie, ale inú sériu firmware od verzie v3.5

Zariadenie obsahuje vstavaný webový server (rovnako ako všetky verzie LK) pre zobrazenie meraní a konfiguráciu nastavení prostredníctvom webového prehliadača.

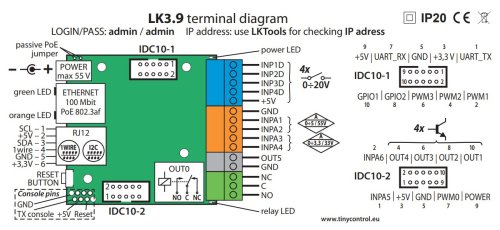

Kľúčové vlastnosti:

• 2 analógové vstupy s prepínateľným rozsahom (meranie od 1 mV do 33 V): vhodné na meranie napätia, jednosmerného prúdu, striedavého prúdu (s dodatočnými senzormi), tlakových senzorov, termočlánkov, vzdialenostných senzorov, fotorezistorov na meranie svetla a mnoho ďalších.
• 2 analógové vstupy s prepínateľným rozsahom (meranie od 1 mV do 55 V): na meranie napätia, jednosmerného prúdu, striedavého prúdu (s dodatočnými senzormi), tlakových senzorov, termočlánkov, vzdialenostných senzorov, fotorezistorov na meranie svetla a ďalšie.
• 2 analógové vstupy pre meranie do 3,3 V : pre meranie napätia a prúdu (jednosmerného a striedavého cez dodatočné senzory) a prevodníky 4-20mA.
• Zbernica I2C pre pripojenie senzorov cez konektor RJ12: podporuje širokú škálu I2C senzorov (zoznam nižšie) a DS18B20 cez zbernicu 1-Wire.
• Sériová zbernica (UART) .
• Zbernica pre prevodník RS485 - MODBUS RTU (vyžaduje dodatočnú dosku): umožňuje čítanie predkonfigurovaných zariadení a nastavenie konfigurácií pre čítanie akéhokoľvek zariadenia pomocou protokolu Modbus.
• 4 logické vstupy : ako stavové senzory pre monitorovanie dverí, infračervené pohybové senzory, tlačidlá pre ručné spínanie s možnosťou bistabilného režimu, počítadlá impulzov pre elektromery a časovače pre reset vstupov.
• 1 relé (NO, C, NC).
• 1 tranzistorový výstup : výstup napájacieho napätia, pre riadenie záťaží s prúdovou spotrebou do 0,5A.
• 4 výstupy pre spínanie relé/tranzistorov v štandarde OC.
• 4 PWM výstupy od 50 Hz do 100 kHz.
• Meranie napájacieho napätia a teploty na doske .
• Ethernetová komunikácia (10/100Mb) s podporou 802.3af PoE.
• Správa prostredníctvom webového rozhrania .

Kľúčové možnosti rozhrania prostredníctvom webového rozhrania:

• Zobrazenie dát zo senzorov v administrátorskom alebo užívateľskom paneli s prispôsobiteľným rozložením.
• Konfigurácia udalostí.
• Konfigurácia plánovania akcií.
• Nastavenie OLED displeja.
• Konfigurácia MQTT klienta, HTTP klienta a protokolu SNMP.
• Nastavenie e-mailových oznámení.
• Správa prístupu, aktualizácia firmware.
• Konfigurácia miestneho alebo sieťového času (NTP).

Technické špecifikácie:

• Napájacie napätie: 8÷55 V
• Spotreba energie: 0,5 W
• Podpora PoE: áno (802.3af) Mode A, pasívny Mode B s jumperom
• Rozhranie: Ethernet 10/100 Mbit/s
• Rozsah prevádzkových teplôt: -20 až +85 °C (nekondenzujúce)
• Rozmery: 66 × 79 × 40 mm (bez DIN montáže)
• Hmotnosť: 90 g
• Montáž na DIN lištu: áno (35 mm)

Dokumentácia: Dokumentácia LAN Kontrolera

• MQTT Server: mqtt.ats.pl (proprietárne riešenie rozširujúce funkcionalitu LK zariadenia; zadarmo pre nekomerčných užívateľov s jediným e-mailovým prihlásením).

Funkcia MQTT Servera:

• Zber dát zo senzorov LK a vizualizácie prostredníctvom grafov a výpisov.
• Filtrovanie dát a MQTT správy: Formát/Filter/Téma (napr. riadenie jedného zariadenia na základe meraní z iného).
• Plánovanie úloh pre správu vysokofrekvenčných udalostí.
• Diaľkové ovládanie LAN Kontroleru prostredníctvom mobilnej aplikácie alebo webovej stránky, bez ohľadu na umiestnenie v sieti.

Hlavné aplikačné oblasti:

• IoT kontrolér s automatizačnými funkciami
• Kontrolér pre správu energie
• Monitorovanie prostredia pomocou IoT
• Domáca automatizácia s kontrolérom LK3.9
• Správa energie v chytrej domácnosti
• IoT kontrolér na meranie teploty a vlhkosti
• Riadenie solárnych inštalácií a tepelných čerpadiel
• Monitorovanie napájacieho napätia a prepínanie zdrojov
• Diaľkové riadenie spotreby elektriny
• LAN kontrolér s podporou protokolu MQTT
• Meranie striedavého a jednosmerného prúdu v IoT systémoch
• Integrácia environmentálnych senzorov s IoT kontrolérom
• Riadenie zariadení cez Ethernet a PoE
• IoT kontrolér s analógovými a digitálnymi vstupmi
• Správa priemyselnej automatizácie s LK3.9

Detailné aplikácie:

IT:

• Monitorovanie teploty a vlhkosti v serverových skriniach, riadenie ventilácie a vykurovania.
• Monitorovanie prístupu k dverám.
• Monitorovanie napätia batérií, napájacích zdrojov a výpadkov sieťového napájania.
• ISP watchdog pre monitorovanie Ethernetového pripojenia a resety zariadení.
• Odosielanie stavov vstupov a parametrov prostredia prekrytých na obrázkoch z IP kamier (napr. Dahua).

INŠTALÁCIA:

• Monitorovanie teploty a základná automatizácia pre systémy ústredného vykurovania.
• Monitorovanie teploty a tlaku pre solárne systémy so základnou automatizáciou.
• Monitorovanie prevádzky tepelných čerpadiel s prezentáciou dát na internetových grafoch.
• Monitorovanie napájacieho napätia a automatické prepínanie na záložné zdroje.
• Diaľkové monitorovanie spotreby energie prostredníctvom Modbus meračov alebo impulzných vstupov.
• Diaľkové spínanie zariadenia z jednoduchého operátorského panelu.
• Sieťový (drôtový alebo bezdrôtový) prenos príkazov medzi viacerými LK zariadeniami.

MÚDRA DOMÁCNOSŤ:

• Automatizované riadenie na základe času a špecifických nastavení, napr. zapnutie kúrenia pri poklese teploty pod nastavenú úroveň.
• Diaľkové ovládanie výstupov prostredníctvom mobilných zariadení.
• Automatizované riadenie osvetlenia alebo zariadenia na základe rozvrhu alebo diaľkových príkazov.
• Kombinované ovládanie zo stenových spínačov a zariadení.
• Funkcia súmrakového spínača.

OBNOVITEĽNÁ ENERGIA:

• Monitorovanie výkonu solárnych panelov.
• Monitorovanie výkonu veterných turbín.
• Základné riadenie nabíjania batérií.
• Meranie spotreby jednosmernej energie.
• Meranie spotreby striedavej energie a produkcia striedačov.

POĽNOHOSPODÁRSTVO:

• Monitorovanie a riadenie teploty a vlhkosti v skleníkoch.
• Cyklické riadenie kŕmidiel a ďalšieho vybavenia v chove zvierat.
• Zavlažovacie systémy.

Podporované senzory a zariadenia:

Analógové vstupy:

• Senzor striedavého napätia: AC-meter.
• Senzory striedavého prúdu: SCT013-000, SCT-013-03.
• Senzory jednosmerného prúdu: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12, ACS711LC_25, ACS711LC20, WCS1800.
• Senzor vysokého jednosmerného napätia (pre FV, vo vývoji).
• Teplotný senzor: PT1000 (s dodatočným odporom).
• Senzor zaplavenia (voda).

Logické vstupy:

• Magnetické dverné senzory.
• Elektromery s impulznými výstupmi.
• Dažďové senzory s impulznými výstupmi.

Zbernica 1-Wire:

• Teplotný senzor: DS18B20.

Zbernica I2C:

• Senzory vlhkosti: BME280, AM2320, HTS221, AM2301B, AHT20, AHT25.
• Senzory častíc: SPS30, APM10 (PM1, PM2.5, PM4, PM10).
• CO2 senzory: SCD40, ACD10.
• OLED displej: 0,96 palca.

Sériový port:

• GSM modul.
• Senzory častíc SPS30 a SDS011.
• CO2 senzory: MH-Z16, MH-Z19.
• FV striedača: Duraluxe.
• Ultrazvukové vzdialenostné senzory.
• 2D a čiarkové skenery.
• RFID čítačky.

Modbus port (cez RS485 prevodník):

• Obojsmerné elektromery: SDM120M, SDM630M, SDM72D-M, Chint DTSU666.
• Profesionálny senzor parametrov vody: RDO-PRO-X.
• Solárne nabíjačky: Epever Tracer.
• FV striedače: Sofarsolar a GTIL.
• Danfoss chladiaci kontrolér: EKC 202C.

Modbus TCP:

• Modbus master môže čítať senzory pripojené k LK (testované so Siemens LOGO).

HTTP klient:

• Chytré WiFi zásuvky s firmware Tasmota.
• Zobrazenie merania senzorov na obrázkoch z IP kamier.
