Prevodník PWM signálu na analógové napätie pre riadenie SSR relé a analógových regulátorov.

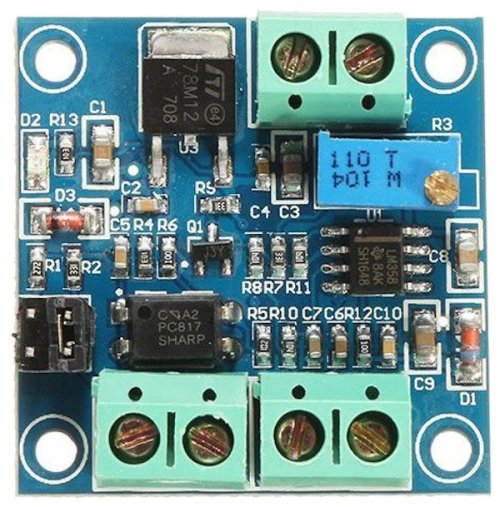

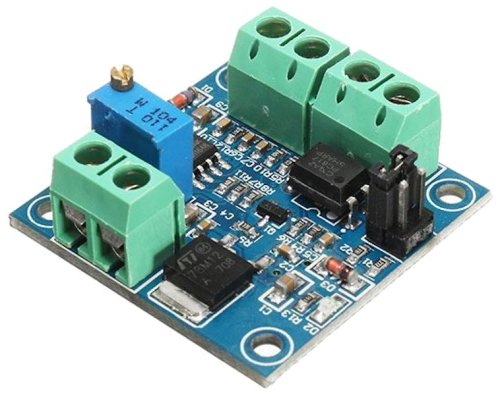

Modul LC-LM358-PWM2V umožňuje prevod obdĺžnikového PWM signálu s kmitočtom 0 až 1 kHz na lineárne analógové napätie v rozsahu 0 až 10 V . Prevodník je ideálny pre riadenie SSR relé, analógových regulátorov a ďalších zariadení vyžadujúcich napäťový riadiaci signál.

Modul ponúka možnosť presnej kalibrácie výstupného napätia pomocou vstavaného trimra a pracuje s dobou odozvy 15 sekúnd na zmenu vstupného kmitočtu. Kompaktná konštrukcia umožňuje jednoduchú integráciu do riadiacich systémov.

Aplikácia a použitie
Prevodník je určený na riadenie SSR relé, analógových regulátorov teploty, otáčok ventilátorov a ďalších zariadení vyžadujúcich napäťový riadiaci signál. Kompatibilný s výstupmi LAN ovládačov, Arduino, PLC a ďalších digitálnych systémov.

Montáž a pripojenie

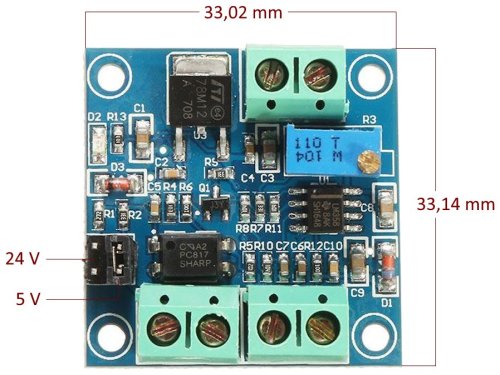

Modul vyžaduje spoločné uzemnenie všetkých GND svoriek pre správnu funkciu. Vstupný PWM signál sa pripája na svorku označenú "+0 až 1 kHz", výstupné analógové napätie na výstupné svorky 0-10 V.

Kalibrácia a nastavenie
Vstavaný trimr umožňuje presné nastavenie výstupného napätia podľa požiadaviek konkrétnej aplikácie. Prevodník poskytuje lineárny prevod bez nutnosti ďalšieho programovania.

ZÁKLADNÁ ŠPECIFIKÁCIA

Model: LC-LM358-PWM2V
Vstupný kmitočet: 0 až 1 kHz
Výstupné napätie: 0 až 10 V
Napájacie napätie: 12 V DC (rozsah 12–15 V)
Doba odozvy: 15 sekúnd
Prevádzková teplota: -25 až +85 °C
Kalibrácia: vstavaný trimer
Typ prevodu: lineárne PWM na analógové napätie
