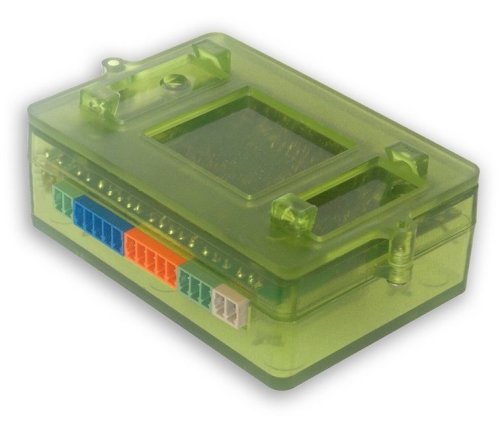

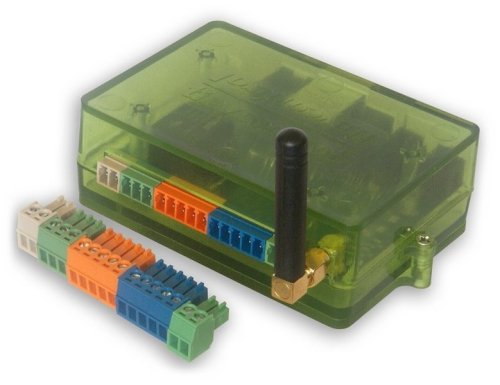

Tinycontrol LAN ovládač v4.0 LTE

Verzia so vstavaným LTE modemom.

LAN ovládač s relé je jednoduché, univerzálne a dostupné zariadenie na ovládanie výstupov na základe informácií z rôznych čidiel. Slúži ako webový server, ktorý zobrazuje rôzne druhy senzorov a umožňuje diaľkové ovládanie výstupov.
Okrem toho je možné naprogramovať udalosti a príslušné opatrenia na splnenie podmienok na niektorom z čidiel. Vhodný pre mnoho aplikácií môže byť plánovač, ktorý umožňuje zapnutie/vypnutie prístroja v určitý čas alebo na určité časové obdobie. K dispozícii sú 3 výstupy PWM na ovládanie osvetlenia alebo elektrického motora.

Nový LAN ovládač v4.0 integruje všetky doterajšie skúsenosti s IoT do jedného univerzálneho zariadenia. Predstavuje plynulé pokračovanie predchádzajúceho radu, teraz v praktickejšej podobe.

Tri komunikačné rozhrania:
Môžete používať káblové pripojenie Ethernet , bezdrôtové pripojenie Wi-Fi (802.11n), alebo oboje súčasne. K dispozícii je aj LTE pripojenie . LAN ovládač je možné plne konfigurovať z webovej stránky, ktorá je k dispozícii na vstavanom webovom serveri. Do zariadenia je tiež možné posielať ľubovoľné príkazy prostredníctvom protokolu HTTP (s vynechaním webovej stránky) alebo MQTT (po konfigurácii pripojenia).

Porovnanie verzie 3.8 a 4.0:

Príklady použitia:

• Automatická regulácia kúrenia, keď teplota klesne alebo stúpne mimo nastavenú hranicu
• Zapnutie/vypnutie svetiel alebo iných zariadení
• Monitoring/ovládanie solárnej elektrárne – napätie batérií, napätie a prúd z FV panelov, výkon a výroba z meniča, spínanie spotrebičov v závislosti na intenzite oslnenia panelov a pod.
• Regulácia závlahy/detekcia zatopenia
• Zabezpečenie na základe PIR čidla alebo detekcia otvorenia dverí/okien
• Vzdialené sledovanie solárnych regulátorov Sofarsolar pripojených cez modbus zbernicu LAN ovládače

Hardvér:

• 3 analógové vstupy s prepínateľným rozsahom - (2× 0–3,3 V alebo 58 V, 1× 0–5 V alebo 58 V), pre meranie napätia jednosmerného prúdu, striedavého prúdu (prídavné senzory), čidla prevádzkového tlaku, termočlánky, čidlá vzdialenosti, fotorezistory na meranie osvetlenia a mnoho ďalších
• 4 logické vstupy – ako stavový senzor pre monitorovanie otvorenia, infračervené senzory pohybu, pre tlačidlo ručného spínania s možnosťou bistabilného režimu, ako čítač impulzov z elektromeru, ako čítač času medzi po sebe idúcimi resetmi vstupov
• 1Wire a I2C vstup – až 8× DS18B20 teplotný snímač, I2C na pripojenie rôznych zariadení, napr. snímačov teploty a vlhkosti, snímačov kvality vzduchu (PM), snímačov na meranie CO2, OLED displeja s možnosťou konfigurácie zobrazovaného textu a ďalších (viď zoznam podporovaných senzorov nižšie)
• UART rozhranie pre komunikáciu s externými zariadeniami cez sériový port
• Zbernica RS-485 pre podporu zariadení s protokolom Modbus RTU
• 1 relé (NC, NO, C), 10 A/250 V
• 1 tranzistorový výstup, poskytuje napájacie napätie na výstupe, na ovládanie zariadenia s prúdovým odberom do 0,6 A
• 4 tranzistorové (OC) výstupy pre spínacie relé
• 3 výstupy PWM 1 Hz až 1 MHz
• Meranie teploty, vlhkosti a napájacieho napätia na doske

Softvér:

• Moderné a responzívne webové rozhranie
• Možnosť vlastnej konfigurácie stavového panelu, nahranie vlastného pozadia, výber a umiestnenie potrebných údajov a tlačidiel
• Dve úrovne prístupu (prihlásenie) – ako správca pre konfiguráciu a ako užívateľ pre zobrazenie stavu
• Plánovač (Scheduler) pre nastavenie 50 naprogramovaných časových udalostí
• Rozšírená tabuľka udalostí s možnosťou zadania 3 podmienok, vrátane časových udalostí z plánovača
• Možnosť konfigurácie čítania z vlastných zariadení Modbus RTU – až 5 neštandardných zariadení
• Strážny pes (Watchdog) pre sledovanie a resetovanie zariadení s IP adresou
• Moderné komunikačné protokoly: SNMP, HTTP a MQTT
• Podpora šifrovaných spojení TLS pre protokoly HTTP, SMTP, MQTT alebo SNMP v3
• HTTP klient, ktorý umožňuje konfigurovať a ovládať ďalšie zariadenia – napríklad ovládanie Wi-Fi relé (Smart Relay) alebo zobrazovanie údajov zo senzorov v obraze kamery (podporuje metódy overovania Basic Authentication a Digest Access Authentication)
• Možnosť zberu dát zo všetkých pripojených zariadení a senzorov, vzdialené prepínanie výstupov aj vzdialená konfigurácia prostredníctvom protokolu MQTT v službe mqtt.ats.pl av mobilnej aplikácii
• Mnoho funkcií dostupných prostredníctvom vyššie uvedenej služby, napríklad nastavenie reakcií a úloh (vykonávanie akcií za určitých podmienok av určitom čase) pokrývajúcich viacero zariadení
• Zasielanie oznámenia e-mailom, prostredníctvom protokolu MQTT alebo SMS (iba LTE variant) v dôsledku udalosti
• Možnosť odosielania dát zo snímačov prostredníctvom protokolu Modbus TCP
• Vzdialené ovládanie z jedného až viacerých zariadení prostredníctvom UDP – užitočné ako implementácia tlačidla cez internet
• Synchronizácia času s internetom (NTP)
• Udržiavanie stavu výstupov a čítačov energie až do obnovenia napájania
• Pohodlné funkcie aktualizácie a zálohovania softvéru z webovej stránky zariadenia
• Bezdrôtové ovládanie zariadenia s firmwarom Tasmota
• Mobilné aplikácie

ZÁKLADNÁ ŠPECIFIKÁCIA

Napájacie napätie: 8–58 V
Príkon: 0,5 W
PoE: áno, 802.3af, režim A pasívne s jumperom
Rozhranie: Ethernet 10/100Mbps, Wi-Fi (802.11n), LTE, nano SIM slot
Relé: 10 A, 250 VAC
Pracovná teplota: –20 až +85 °C
Rozmery: 106 × 79 × 38 mm
Hmotnosť: 130 g

LAN ovládač sa dodáva s inštalačným boxom na DIN lištu bez napájacieho zdroja.

Napájanie je možné dvoma spôsobmi - klasickým jack zdrojom alebo PoE injektorom .

Príklady použitia a ďalšie informácie nájdete v technickej podpore .

Výrobca poskytuje na zobrazenie stavov a ovládania cez Internet cloudovú službu MQTT. Vďaka tejto službe je možné bez nastavenia routovania spínať výstupy alebo sledovať stavy LAN ovládača v miestnej sieti , ale prevádzku služby nie je možné garantovať. V prípade využitia MQTT služby je možné tiež použiť mobilnú aplikáciu . Je dostupná pre zariadenia so systémom Android a umožňuje ovládať výstupy a sledovať stav a hodnoty vstupov jednoducho cez telefón .

Prehľad aktuálne podporovaných snímačov a zariadení

Analógové vstupy

• Striedavé napätie: AC-meter
• Striedavý prúd: SCT-013-000, SCT-013-030
• Jednosmerný prúd: ACS711EX_15, ACS711EX_30, ACS709_75, ACS711LC_12.5, ACS711LC_25, ACS711LC20, WCS1800, WCS6800, LA100P
• Snímač teploty: PT1000 (s prídavným rezistorom)

Logické vstupy (digitálne)

• Magnetický senzor otvorenia dverí atď.
• Infračervený snímač pohybu
• Tlačidlo pre ručné spínanie s možnosťou bistabilného režimu
• Čítač impulzov z elektromeru alebo vodomeru
• Čítač času medzi po sebe idúcimi resetmi vstupov na meranie, napr. dĺžky operácií v priemyselných procesoch

1Wire zbernice

• teplotný snímač DS18B20

I2C zbernice

• Vlhkosť, teplota, atmosférický tlak: BME280
• Vlhkosť, teplota: AM2301B, AHT20, AHT25, AM2320, HTS221
• Pevné častice: SPS30, APM10, PM1, PM2,5, PM4, PM10
• CO2: SCD40, ACD10
• 0,96" OLED displej

Sériový port

• Senzor pevných častíc SPS30 a SDS011
• CO2: MH-Z16, MH-Z19
• Fotovoltaické meniče Duraluxe
• Ultrazvukový senzor vzdialenosti
• 2D snímač čiarových kódov

Modbus RTU

• Dvojcestné elektromery Eastron: SDM120M, SDM72D-M, SDM630M, CHINT DTSU666 (meranie výkonu, energie, napätia, prúdu a ďalších parametrov v závislosti na meradle)
• Solárne nabíjačky Epever Tracer
• Fotovoltaické meniče Sofarsolar
• Ďalšie zariadenia a senzory prostredníctvom vlastnej konfigurácie

Modbus TCP

• Riadiaca jednotka Modbus dokáže čítať senzory pripojené k LAN ovládaču (testované so Siemens LOGO)

HTTP klient

• Chytré zástrčky Wi-Fi s firmwarom Tasmota
• Zobrazenie údajov zo senzorov v obraze z kamery
• Ovládanie relé pomocou Smart Relay
