Špecializovaný prevodník na pripojenie senzorov k LAN ovládaču.

Prevodníková doska IDC10-2 je navrhnutá pre použitie so zariadeniami LK3 a LK3.9 . Umožňuje jednoduché pripojenie až dvoch externých senzorov pracujúcich v štandarde prúdovej slučky 4–20 mA k analógovým vstupom INPA5 a INPA6 vášho zariadenia.

Prevodník je vybavený svorkovnicami s jasným označením polarity, čo uľahčuje správne zapojenie senzorov. Vďaka kompaktným rozmerom ho možno ľahko integrovať do existujúcich inštalácií.

Aplikácia a využitie
Prevodník je ideálny pre priemyselné aplikácie, kde sa používajú senzory s prúdovým výstupom 4–20 mA, ako sú snímače tlaku, hladiny, prietoku, teploty alebo vlhkosti. Vďaka tomuto prevodníku je možné tieto štandardné priemyselné senzory ľahko integrovať do systémov založených na zariadeniach LK3.

Inštalácia a pripojenie

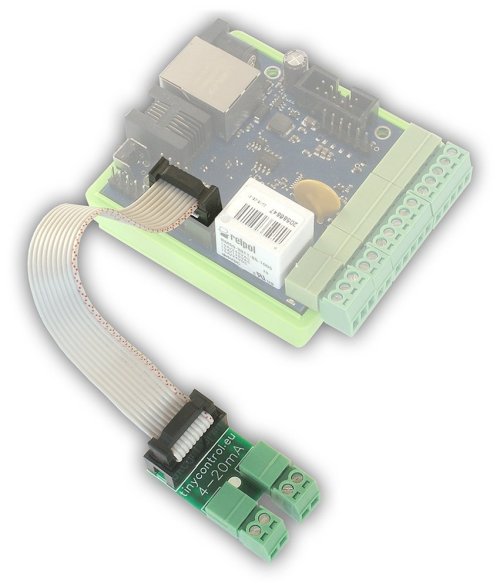

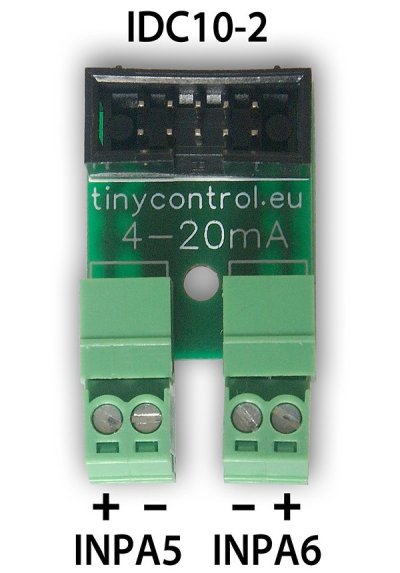

Prevodník sa pripája priamo k základnej doske zariadenia LK3 / LK3.9. Pre správnu funkciu je nutné dodržať označenú polaritu pripojenia senzorov, ktorá je jasne vyznačená na doske prevodníka (+ a - pre každý vstup INPA5 a INPA6).

Technické prevedenie

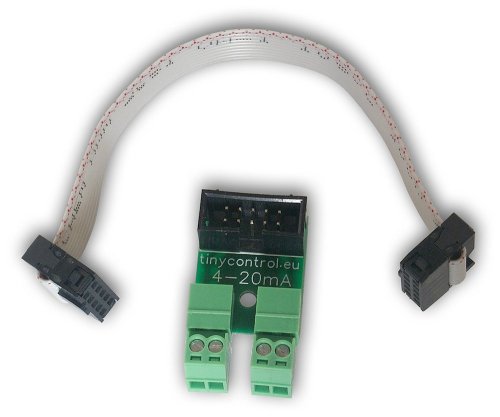

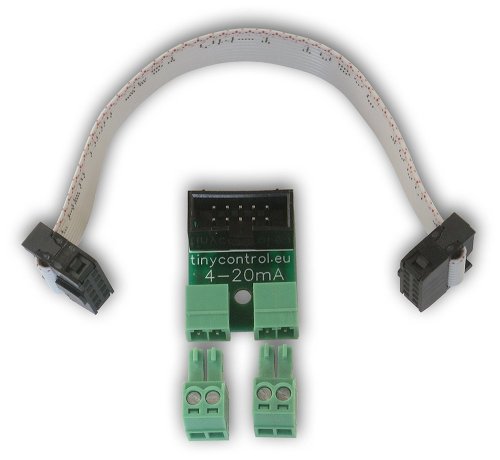

Prevodník je realizovaný ako špecializovaná doska plošných spojov so svorkovnicami na pripojenie senzorov a konektorom na pripojenie k základnému zariadeniu. Doska obsahuje potrebné elektronické súčiastky pre prevod prúdového signálu na napäťový, ktorý je spracovateľný analógovými vstupmi LAN ovládača.

ZÁKLADNÁ ŠPECIFIKÁCIA

Model: LANKON-093
Typ: prevodník pre senzory 4–20 mA
Kompatibilita: LAN ovládač v3 a v3.9
Počet pripojiteľných senzorov: 2
Typ senzorov: priemyselné senzory so štandardom 4–20 mA
Pripojenie k základnému zariadeniu: analógové vstupy INPA5 a INPA6
Označenie konektora: IDC10-2
Pripojenie senzorov: skrutkovacia svorkovnica s označením polarity
