Tinycontrol prúdový senzor do 100 A

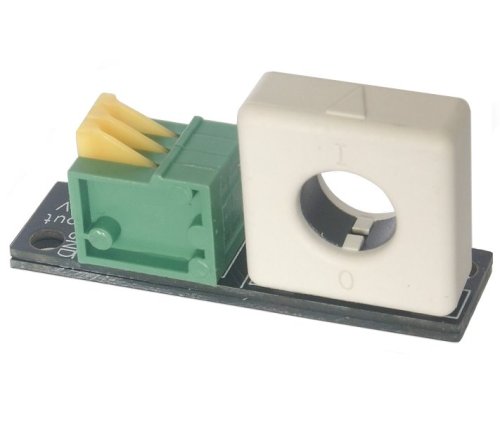

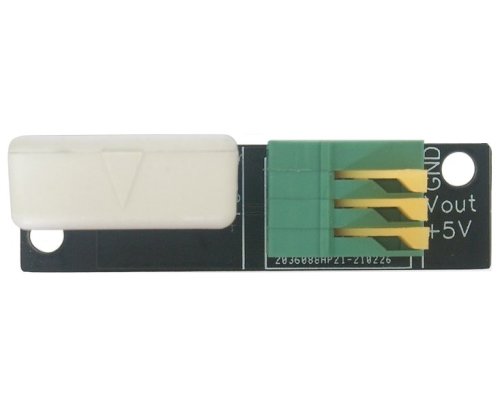

Neinvazívny prúdový senzor (WCS1600) na meranie DC prúdu nepriamou metódou . Je určený pre LAN ovládač LK3 a LK4 .

• Senzor by mal byť napájaný 3,3 V z konektora IDC10-1 a použitý vstup INP3-4A, alebo jednoduchšie použitie 5 V a meranie na vstupe INP1-2A.
• Pred použitím by mali byť indikácie/ukazovatele kalibrované v okne Cal!

TECHNICKÉ ŠPECIFIKÁCIE

Prúdový rozsah: 0-100 A
Maximálny priemer meraného vodiča: 9 mm
Citlivosť: 22 mV/A
Izolačné napätie: 4000 V
Napájacie napätie (z LAN kontroléra): 3,3 V alebo 5 V
