Tinycontrol modul pre LAN ovládač v3

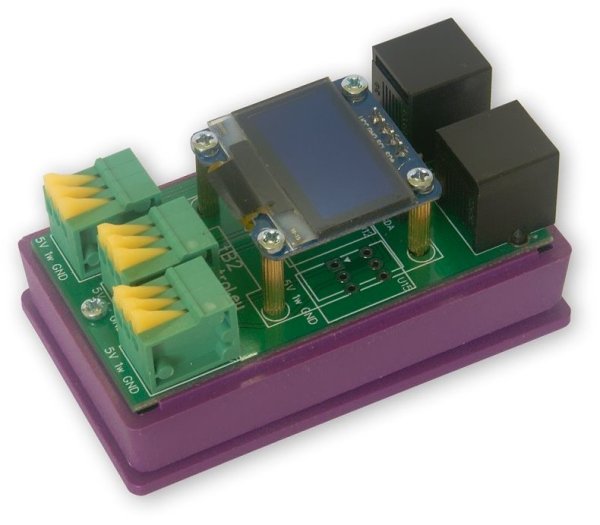

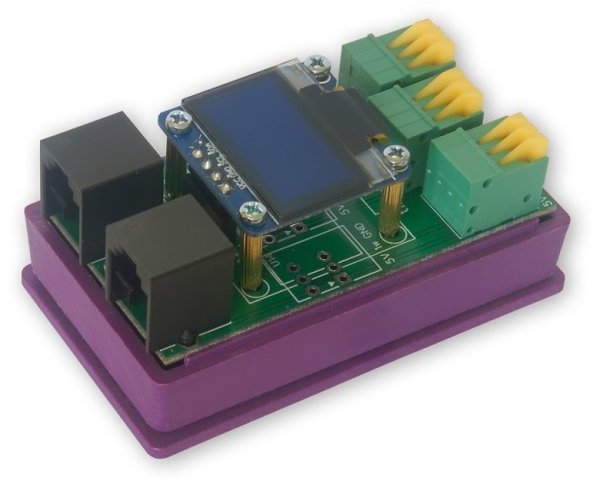

Rozširujúci modul s 1wire, I2C a 0,92" OLED displejom (samostatný produkt) pre LAN ovládač v3.

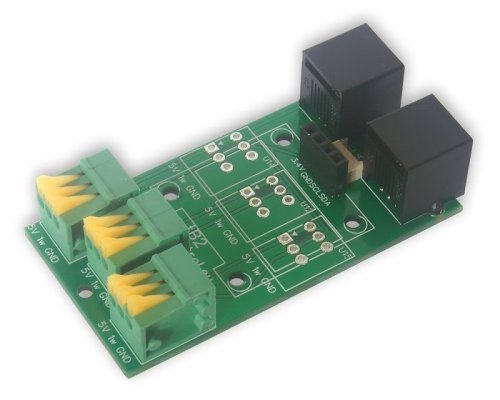

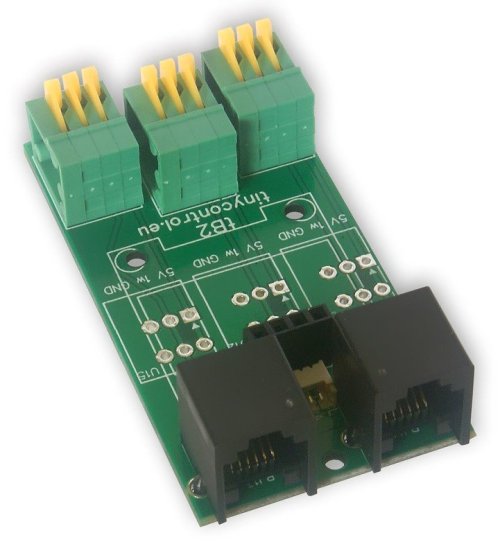

Doska má pružinové svorky pre pohodlné pripojenie senzorov DS18B20 (prierez vodiča 0,5 mm ² ) a konektor micro JST 1,25 mm pre zbernicu I2C (napr. pre pripojenie snímača BME280).
Komunikácia s ovládačom LAN prostredníctvom zbernice I2C alebo 1-Wire. Za týmto účelom by mala byť doska pripojená ku konektoru INP6 v ovládači LAN pomocou 6žilového kábla so zástrčkou RJ-12, druhú zásuvku je možné použiť na pripojenie ďalšieho 1vodičového alebo I2C snímača. Na doske je označenie pre pripojenie snímačov DS18B20 k zbernici 1-Wire.

Vlastnosti:

• modul displeja je ľahko osaditeľný a vymeniteľný
• podpora komunikácie s Lan Controller v3 (zbernica I2C)
• voliteľná montáž na DIN
• druhý konektor je možné použiť na pripojenie ďalších senzorov

ZÁKLADNÁ ŠPECIFIKÁCIA

Rozhranie: 2× RJ-12 (I2C/1-Wire), 1× I2C micro (1,25 mm), 3× 3pin konektor, 1× 4pin konektor pre displej

Napájanie: zo zbernice

Rozmery: 66 × 36 × 18 mm

Displej nie je súčasťou balenia! Nájdete ho v súvisiacom tovare pod kódom NJSGWL0032 .
