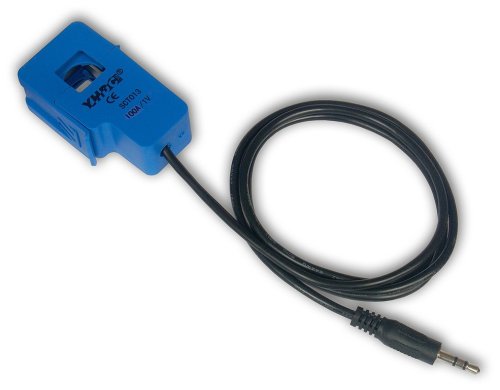

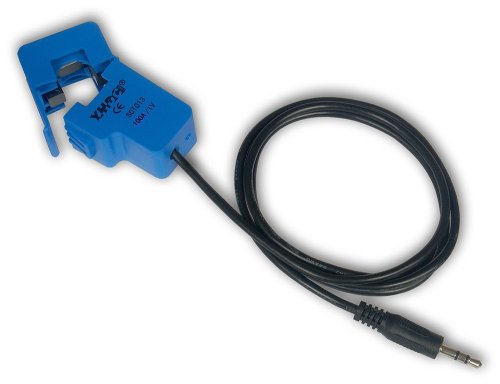

Neinvazívny indukčný senzor na meranie striedavého prúdu do 100 A s napäťovým výstupom 1 V.

Tento prúdový senzor umožňuje jednoduché a bezpečné meranie striedavého prúdu bez nutnosti prerušenia meraného obvodu. Senzor stačí nasadiť na jeden vodič a okamžite poskytuje na výstupe napätie úmerné pretekajúcemu prúdu. Vďaka integrovanému zaťažovaciemu rezistoru ponúka priamy napäťový výstup 1 V AC pri maximálnom prúde 100 A .

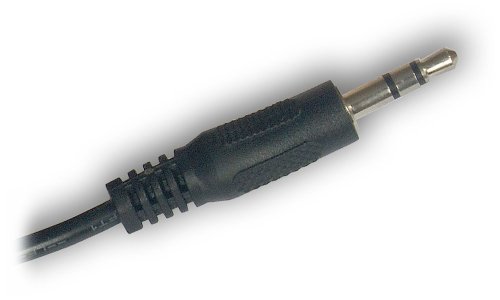

Senzor je zakončený štandardným 3,5 mm jack konektorom , čo uľahčuje pripojenie k Arduino platformám alebo iným meracím systémom. Ideálne na monitorovanie spotreby energie, automatizáciu domácnosti alebo priemyselné aplikácie.

Princíp fungovania

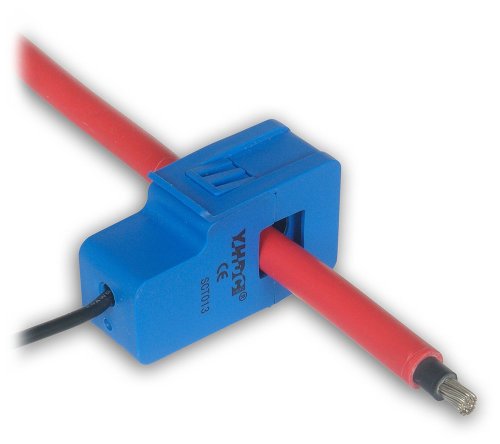

Senzor pracuje na princípe indukcie – meria magnetické pole vytvárané striedavým prúdom pretekajúcim vodičom. Pre správnu funkciu musí byť senzor nasadený iba na jeden vodič (fázový alebo nulový). Pri súčasnom nasadení na oba vodiče sa magnetické polia vzájomne vyrušia a senzor nebude indikovať žiadnu hodnotu.

Použitie v praxi
Senzor je možné využiť na meranie spotreby elektrických spotrebičov, monitorovanie solárnych systémov alebo ako súčasť inteligentných elektromerov. Vďaka analógovému výstupu je možné ho pripojiť k analógovým vstupom kontrolérov Arduino alebo LAN ovládač v3.

ZÁKLADNÁ ŠPECIFIKÁCIA

Model: SCT-013-100
Merací rozsah: 0 až 100 A (AC)
Výstupné napätie: 1 V AC
Maximálny priemer meraného kábla: 12 mm
Vstavaný zaťažovací rezistor: áno
Typ konektora: 3,5 mm jack
Dĺžka kábla: 1 m
Hmotnosť: 45 g
