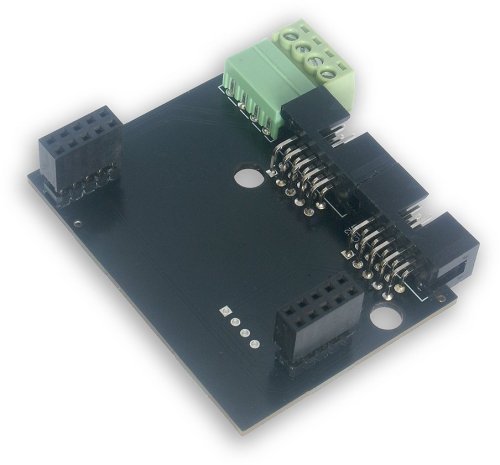

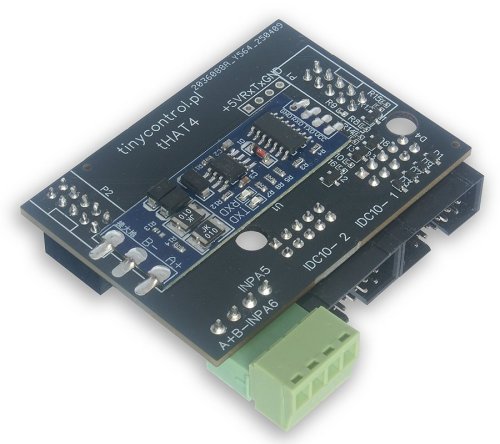

Špecializovaná rozširujúca doska tHAT4 pre zariadenia LAN ovládač s rozšírenými možnosťami riadenia a komunikácie.

tHAT4 je navrhnutá pre rozšírenie funkcií LAN kontrolérov a ponúka dodatočné výstupy s otvoreným kolektorom, pripojenie pre reléové dosky a ďalšie komunikačné rozhranie. Doska je plne kompatibilná s modelmi LK3.9 a LK3.7+ (hardvérové verzie 3.7 a 3.8), zatiaľ čo u starších modelov LK3.5 a LK3.6 nie je podporovaný prevodník Modbus (RS-485).

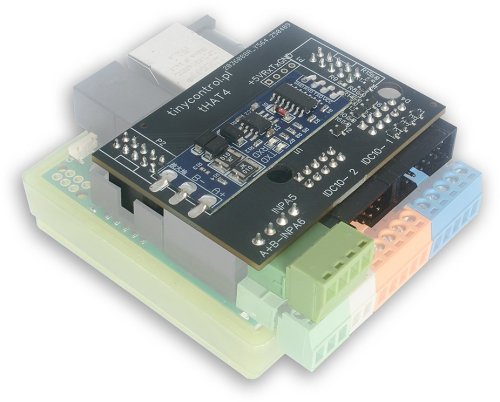

Vďaka svojmu dizajnu umožňuje tHAT4 jednoduchú integráciu do existujúcich systémov a rozšírenie ich funkčnosti o možnosť ovládania externých zariadení prostredníctvom relé, komunikáciu cez priemyselnú zbernicu Modbus RTU a pripojenie analógových senzorov.

IDC10 konektory pre reléové dosky

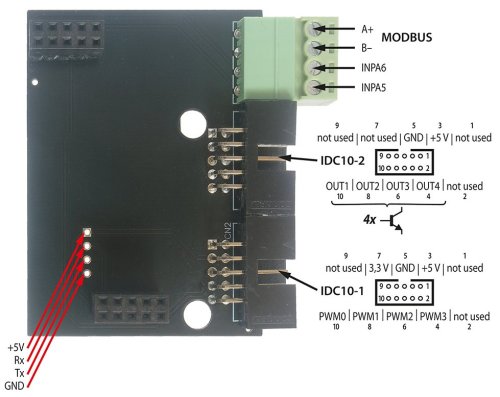

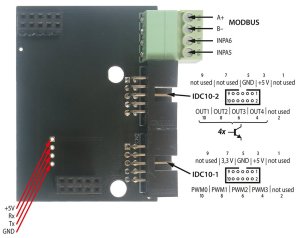

HAT4 je vybavený dvoma IDC10 konektormi špeciálne navrhnutými na pripojenie reléových dosiek. Prvý konektor poskytuje linky OUT1 – OUT4, zatiaľ čo druhý ponúka linky PWM0 – PWM3 a napájanie 3,3 V.

Priemyselná komunikácia Modbus RTU
Integrovaná podpora pre priemyselnú zbernicu RS-485 s protokolom Modbus RTU umožňuje pripojenie k širokej škále priemyselných zariadení a senzorov. Pripojenie je realizované cez skrutkovaciu svorkovnicu s vývodmi A+ a B–.

Analógové vstupy a sériový port
Doska ponúka analógové vstupy INPA5 a INPA6 na pripojenie analógových senzorov. Pre pokročilých užívateľov sú k dispozícii aj vývody sériového portu (+5 V, Rx, Tx, GND) pripravené na voliteľné pripájanie pinov alebo vodičov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ zariadenia: rozširujúca doska
Označenie modelu: tHAT4
Kompatibilita: plná s LK3.9 a LK3.7+ (HW 3.7 a HW 3.8), čiastočná s LK3.5 a LK3.6
Výstupy: 4× výstup s otvoreným kolektorom (OC)
Konektory: 2× IDC10 pre reléové dosky, skrutkovacie svorkovnice
Komunikačné rozhranie: RS-485 (Modbus RTU)
Analógové vstupy: INPA5, INPA6
Sériový port: +5 V, Rx, Tx, GND (pre voliteľné pripájanie)
