Inovatívne riešenie pre online monitoring spotreby elektriny s rozhraním Modbus RTU.

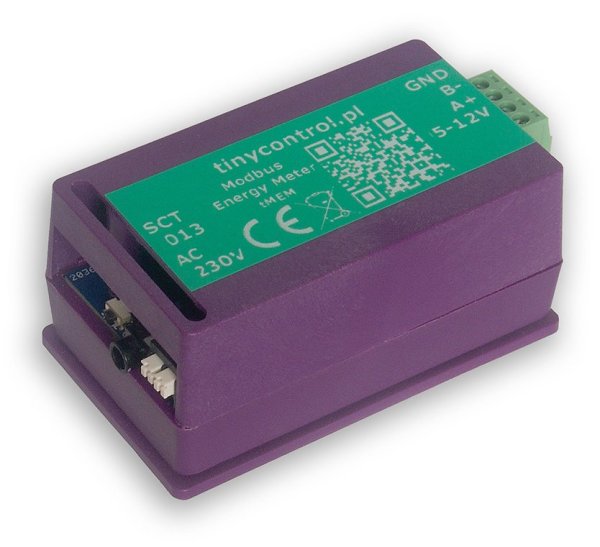

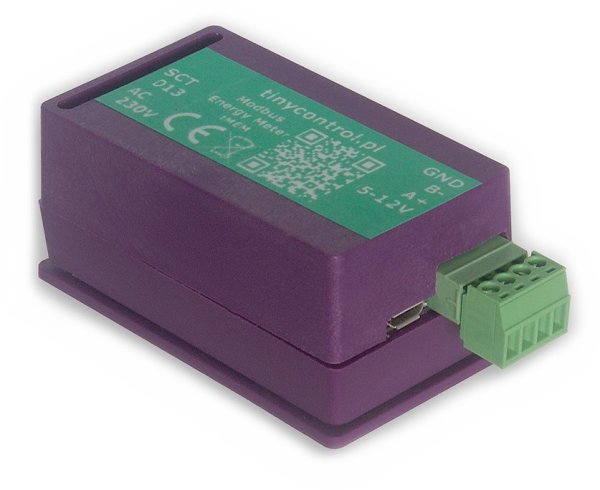

tMEM je jednofázový obojsmerný elektromer navrhnutý na pripojenie k zariadeniam LK4, ktorý poskytuje komplexné riešenie pre sledovanie spotreby elektrickej energie v reálnom čase. Vďaka svojej obojsmernej funkcii dokáže merať spotrebovanú aj exportovanú energiu, čo je ideálne pre inštalácie s fotovoltaickými systémami. Exportovaný výkon je indikovaný znamienkom „-“.

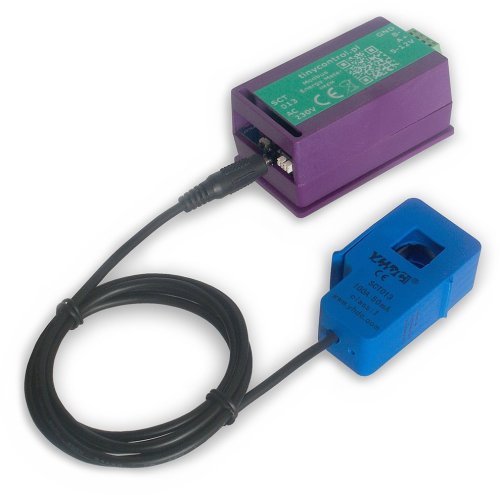

Zariadenie je dodávané s prúdovým transformátorom 100A/50mA , s ktorým je kalibrované pre zaistenie presných meraní. Elektromer umožňuje nastavenie udalostí na optimalizáciu spotreby energie v komerčných, priemyselných i obytných priestoroch.

Predvolené nastavenia
Zariadenie tMEM je predkonfigurované s ID Modbus Slave: 1 a intervalom automatického ukladania 600 sekúnd. Namerané dáta, ako sú hodnoty energie, sa v tomto intervale ukladajú do trvalej pamäte. Toto predvolené nastavenie vyhovuje väčšine štandardných inštalácií.

Rýchla konfigurácia adresy Modbus
Na zistenie aktuálnej adresy stačí raz kliknúť na tlačidlo – LED dióda blikne pre indikáciu adresy (napr. 2 bliknutia = adresa 2). Pre nastavenie novej adresy stlačte a podržte tlačidlo. Po 2 sekundách LED dióda raz blikne. Držte ďalej – LED bude blikať raz za sekundu až päťkrát. Uvoľnite tlačidlo po počte bliknutí zodpovedajúcom požadovanej adrese.

Integrácia s LK
tMEM sa hladko integruje so zariadeniami LK4 a LK3.5+. Môže byť napájaný priamo z kontroléra LK pomocou jeho výstupov 5 V a GND. Potom ho pripojte – buď samostatne, alebo spoločne s inými zariadeniami Modbus – k terminálom LK Modbus A+ a B- pre nadviazanie komunikácie.

ZÁKLADNÁ ŠPECIFIKÁCIA

Napájanie: 5–12 V DC (konektor), 5 V (USB)
Menovité vstupné napätie AC: 230 V
Rozsah merania AC prúdu: 0–100 A
Pásmo necitlivosti merania výkonu: 3–4 W
Rozhranie: Modbus RTU (RS-485), sériové (cez USB; 115200 baud)
Rozmery: 74 × 40 × 30 mm (bez DIN držiaka)
Hmotnosť: 50 g
Presnosť merania: trieda B
Príslušenstvo v balení: prúdový transformátor 100A/50mA
