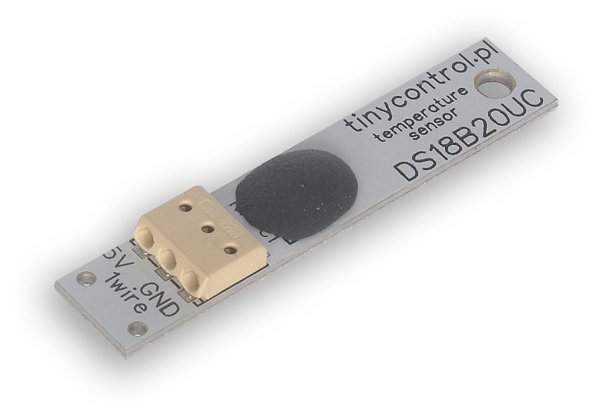

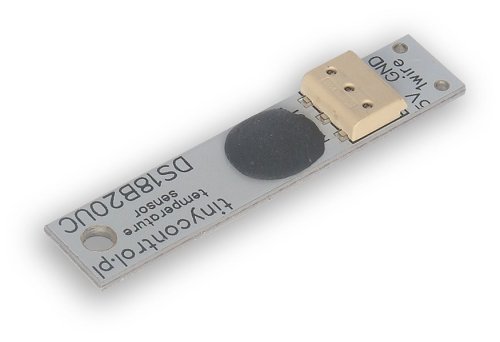

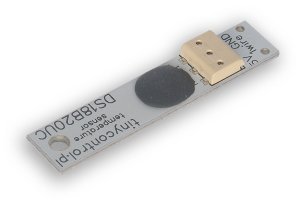

Digitálny teplotný senzor využívajúci štandard zbernice 1-Wire s rýchlou inštaláciou pomocou Push Wire konektora.

Senzor DS18B20UC je kompatibilný so štandardnými senzormi DS18B20 a poskytuje presné meranie teploty v rozsahu -55 až +125 °C . Každý senzor obsahuje predprogramované unikátne sériové ID , čo umožňuje pripojenie a čítanie viacerých senzorov na jednej zbernici. Hliníková základňa zaisťuje veľmi rýchly prenos tepla k samotnému senzoru.

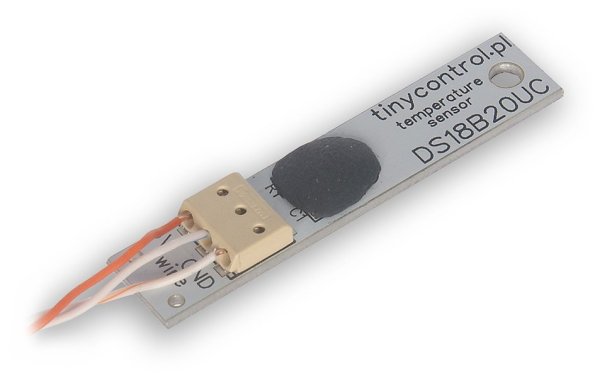

Zariadenie je vybavené miniatúrnym Push Wire konektorom pre krútenú dvojlinku s prierezom až 0,5 mm² alebo tenšie vodiče, čo umožňuje rýchlu a jednoduchú inštaláciu v cieľovom umiestnení. Obvod senzora je chránený živicou proti vlhkosti a mechanickému poškodeniu s krytím IP44 .

Technológia 1-Wire
Zbernica 1-Wire umožňuje komunikáciu s mnohými senzormi pomocou jediného dátového vodiča. Každý senzor má z výroby naprogramované unikátne 64-bitové sériové číslo, ktoré slúži ako jeho adresa na zbernici.

Ochrana proti vlhkosti a mechanickému poškodeniu
Obvod senzora je chránený vrstvou živice, ktorá zaisťuje odolnosť proti vlhkosti a mechanickému poškodeniu. Na zaistenie trvalého spojenia a odolnosti proti vlhkosti je odporúčané po pripojení kábla zabezpečiť konektor technickou vazelínou.

Energetická účinnosť
Senzor sa vyznačuje mimoriadne nízkou spotrebou energie – v pohotovostnom režime iba 1 µA pri 3 V a počas prevodu teploty len 0,6 mA pri 3 V, čo ho predurčuje pre batériovo napájané aplikácie a systémy s dôrazom na energetickú efektivitu.

ZÁKLADNÁ ŠPECIFIKÁCIA

Typ senzora: digitálny teplotný senzor
Zbernica: 1-Wire
Rozlíšenie prevodníka: programovateľné 9–12 bit
Rozsah merania: -55 až +125 °C
Presnosť merania: ± 0,4 °C (v rozsahu -10 až +85 °C)
Napájacie napätie: 2,5 až 5,5 V DC
Ochrana ESD: > 8000 V
Spotreba v pohotovostnom režime: 1 µA @ 3 V
Spotreba počas prevodu: 0,6 mA @ 3 V
Stupeň krytia: IP44
Priemer pripojovacích vodičov: až 0,5 mm²
Typ konektora: Push Wire pre krútenú dvojlinku
Identifikácia: unikátne sériové ID pre každý senzor
