Victron PWM regulátor BlueSolar-LCD&USB 30 A

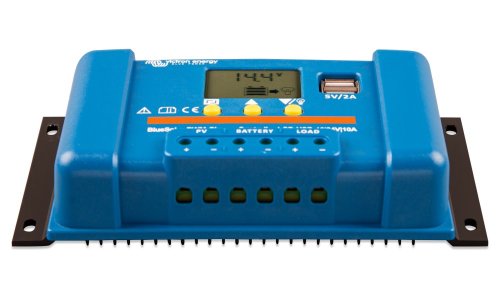

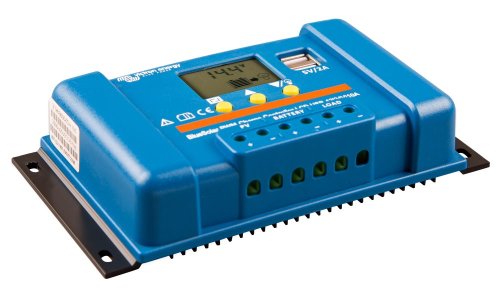

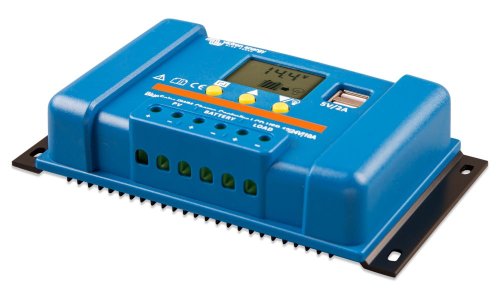

Ilustrační foto - V galérii je 10 A verzia, ktorá má iné rozmery.

Solárny PWM regulátor (12/24 V, nabíjací prúd 30 A) s integrovaným LCD a USB. Je vhodný pre malé panely do 360 Wp (720 Wp pre 24 V). Svojou konštrukciou je určený pre malé ostrovné solárne systémy. Výhodou je veľmi jednoduchá a nenáročná inštalácia a spoľahlivá prevádzka.

• Na nabíjanie batérie 12 V sa odporúča solárny panel/y s 36 článkami (max. prúd 30 A)
• Na nabíjanie batérie 24 V sa odporúča solárny panel/y so 72 článkami alebo dva 36-článkové zapojené do série (max. prúd 30 A)
• Pri 12 V batérii je možné pripojiť maximálne panel/yo výkonu do 360 Wp
• Pri 24 V batérii je možné pripojiť maximálne panel/yo výkonu do 720 Wp
• Vstavaný prehľadný LCD displej pre sledovanie stavu a nastavenie parametrov

Napájanie DC spotrebičov
Nadmernému vybitiu akumulátora je možné zabrániť pripojením všetkých DC záťaží na DC výstup regulátora (svorka vpravo). DC výstup odpojí záťaž, keď je batéria vybitá na prednastavené napätie. Opätovne automaticky záťaž pripojí, akonáhle dôjde k aspoň čiastočnému dobitiu batérie. Pripojovacie a odpojovacie napätia sú nastaviteľné. Na DC výstup nepripájajte menič napätia – ten pripojte priamo k batérii.

Programovateľný algoritmus nabíjania batérie
Predprogramované algoritmy pre olovené batérie AGM, GEL, kvapalinové alebo LiFePO4 (len batérie s interným BMS).

2x USB výstupy 5 V
USB výstup môžete jednoducho využiť napr. pre nabitie Vášho mobilného telefónu a pod. Maximálny prúd 2 A (oba výstupy v kombinácii).

Jednoduchá inštalácia:

1. Pripojte batériu - plus a mínus.
2. Pripojte solárne pole - plus a mínus.
3. Pripojte záťaž - plus a mínus.

Pri odinštalovaní platí opačné poradie.
Nedodržanie tohto poradia môže poškodiť regulátor nabíjania BlueSolar PWM!

A) Pred prvou inštaláciou sa uistite, že je batéria nabitá.
B) Kábel k batérii by mal byť čo najkratší, aby sa minimalizovali straty.
C) Regulátor je vhodný iba pre olovené a LiFePO4 batérie.
D) Regulátor nabíjania je vhodný iba pre reguláciu solárnych panelov. Nikdy nepripájajte iný nabíjací zdroj do solárneho regulátora.

Podrobné technické informácie nájdete v priloženom technickom liste (datasheet) a návode.

ZÁKLADNÁ ŠPECIFIKÁCIA

Napätie batérie: 12/24 V (autodetekcia)
Menovitý nabíjací prúd: 30 A
Automatické odpojenie záťaže: áno
Absorpčné nabíjanie: 14,4 / 28,8 V
Plávajúce nabíjanie: 13,7 / 27,4 V
Odpojenie záťaže: 11,2 / 22,4 V
Opätovné zapojenie záťaže: 12,6 / 25,2 V
Krytie: IP20
Hmotnosť: 0,3 kg
Rozmery: 184 x 101 x 47 mm
