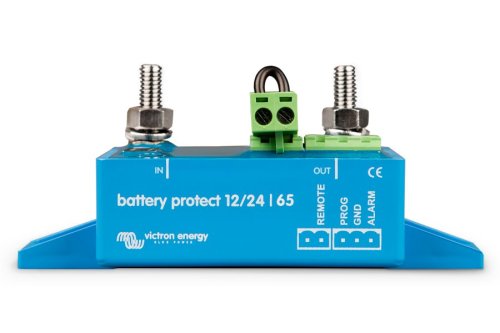

Victron BP-65

Ochrana batérie BatteryProtect odpojí batériu od nevýznamných záťaží predtým, než je batéria úplne vybitá (čo by spôsobilo jej zničenie) alebo pokiaľ má ešte dostatok kapacity pre naštartovanie motora.

Automatické nastavenie 12 / 24 V
Ochrana batérie BatteryProtect automaticky detekuje napätie v systéme.

Jednoducho programovateľná
Ochrana BatteryProtect môže byť nastavená na zapojenie / odpojenie na niekoľko rôznych hladín napätia. Na 7-segmentovom displeji sa zobrazí, ktoré nastavenie bolo vybrané.

Špeciálne nastavenie pre Li-ion batérie
V tomto režime môže byť ochrana BatteryProtect riadená cez zbernicu VE.Bus BMS.
Poznámka: BatteryProtect je možné tiež použiť na prerušenie nabíjania v prípade vysokého nabíjacieho napätia. Pozri schému zapojenia v návode.

Veľmi nízka spotreba energie
Nízka spotreba je pre Li-ion batéria veľmi dôležitá, hlavne po vypnutí pri nízkom napätí. Pre viac informácií si prosím prezrite technické údaje pre Li-ion batérie a návod na použitie zbernice VE.Bus BMS.

Prepäťová ochrana
V prípade vzniku prepätia s následkom možného poškodenia citlivých prístrojov prístroja budú odpojené, pokiaľ DC napätie presiahne 16 V, poprípade 32 V.

Odolná proti iskreniu
Nepracuje s reléovými prvkami, ale s tranzistorovými spínačmi MOSFET, preto k iskreniu nedochádza.

Oneskorený výstup alarmu
Výstup alarmu je aktivovaný v prípade, že na batérii klesne napätie pod nastavenú hodnotu po dobu dlhšiu ako 12 sekúnd. Štartovanie motora preto alarm neaktivuje. Výstup alarmu je normálne otvorené prepojenie na záporné napájanie (kostru), výstup je skratuvzdorný, maximálny prúd je 50 mA. Výstup alarmu sa typicky pripája na bzučiak alebo na svetelnú signalizáciu.

Oneskorené odpojenie záťaže a oneskorené opätovné pripojenie
Záťaž sa odpojí 90 sekúnd potom, čo bol spustený alarm. Pokiaľ počas tejto doby napätie batérie vzrastie na úroveň „pripojovacej prahovej hodnoty“ (napr. počas štartovania motora), záťaž odpojená nebude. Záťaž sa opätovne pripojí 30 sekúnd potom, čo sa napätie batérie zvýši na hodnotu väčšiu ako prednastavené napätie opätovného pripojenia.

ZÁKLADNÁ ŠPECIFIKÁCIA

Nominálne napätie: 12/24 V
Maximálny trvalý prúd záťaže*: 65 A
Špičkový prúd (po dobu 30 sekúnd): 250 A
Napäťový rozsah: 6 – 35 V
Prahové napätie (odpojenie): 10,5 V alebo 21 V
Prahové napätie (pripojenie): 12 V alebo 24 V
Prevádzková teplota: -40 °C až +40 °C
Stupeň ochrany IP: elektronika IP67, spoje: IP00
Spojenie (závit): M6
Rozmery: 106 x 48 x 40 mm
Hmotnosť: 200 g

*Ochrana batérie BatteryProtect nie je určená pre spätný prúd od zdrojov nabíjania!

Schéma zapojenia:
