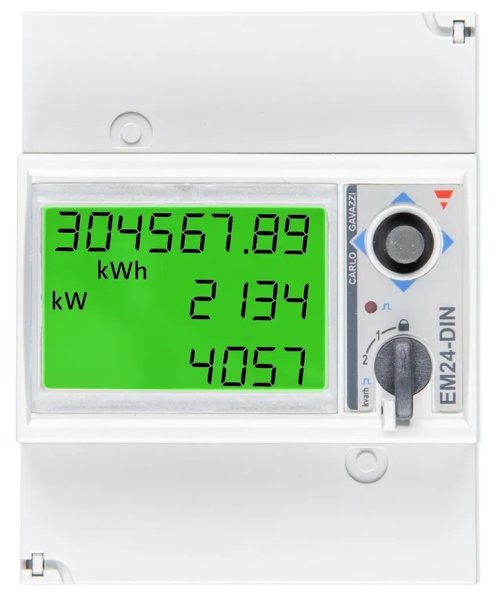

Victron Energy meter EM24

Victron EM24 je bežné zariadenie na monitorovanie výkonu a energetických parametrov v 3-fázových aplikáciách , ako napríklad v rozvádzači, alebo na sledovanie výkonu FV striedača, AC generátora či výkonu meniča/nabíjačky. Disponuje ethernetovým pripojením .
Informácie z neho sú získavané a zobrazované na zariadení GX a na portáli VRM.

• Kompaktné prevedenie
• Pre 3 fázy, max. 65 A
• Priame pripojenie pomocou rozhrania Ethernet
• Vstavaný LCD displej

EM24 je možné v zariadení GX (napr. Cerbo GX) nakonfigurovať pre štyri rôzne role:

• Ako sieťový merač a ako vstupný riadiaci prvok pre systém ESS (systém skladovania energie)
• Na meranie výkonu FV striedača
• Na meranie výkonu elektrocentrály (AC)
• Ako merač striedavého prúdu na meranie výstupu striedača alebo meniča/nabíjačky

Merače majú odlišný spôsob výpočtu celkovej odobranej a dodanej energie:

• Pri rade ETXXX je možné fyzicky meranú odobranú i dodanú energiu každej fázy zobrazovať buď samostatne (po jednotlivých fázach), alebo súhrnne, v závislosti od nastavenia zariadenia GX. Na portáli VRM sa energetické bilancie následne zobrazujú zodpovedajúcim spôsobom – buď po fázach, alebo súhrnne.
• Pri rade VM-3P75CT, EM24, EM3XX, EM5XX fyzicky odobraná aj dodaná energia každej fázy funguje samostatne (po fázach) alebo alternatívne súčtovo podľa nastavenia v zariadení GX. Na VRM portáli v energetických bilanciách sa ale zobrazuje iba súčtovo, či je v nastavení GX uvedené meranie po fázach alebo súčtovo

ZÁKLADNÁ ŠPECIFIKÁCIA

Pre: 3fázové aplikácie
Max. vstupný prúd: 65 A na jednu fázu
Rozhranie: Ethernet
Displej: áno

Príklady zapojenia:
