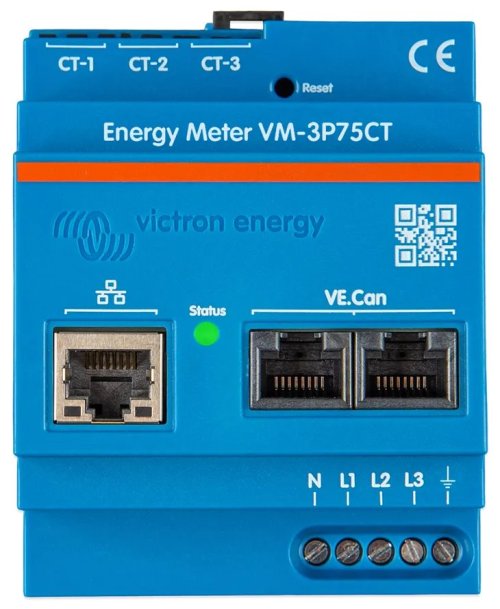

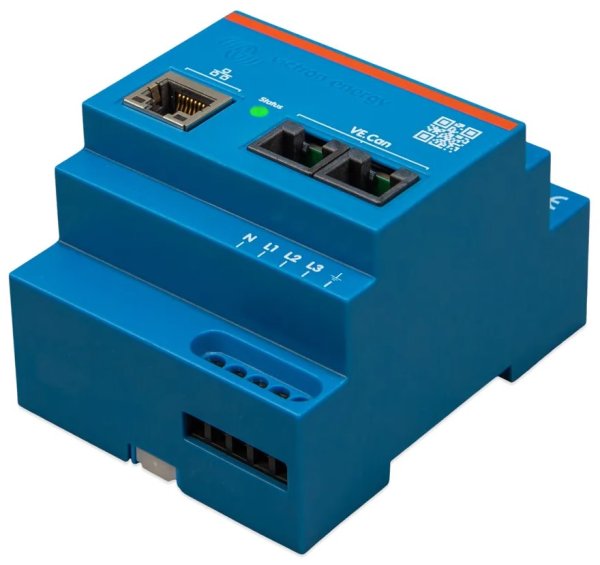

Victron Energy meter VM-3P75CT

Merač VM-3P75CT je navrhnutý na meranie výkonu a energie v jednofázových a trojfázových systémoch na skladovanie energie (ESS) , alebo na meranie výkonu striedača fotovoltaického systému, generátora striedavého prúdu či hybridného striedača. Obsahuje integrované Ethernetové a VE.Can porty pre pripojenie k GX zariadeniam , a vďaka prúdovým čidlám umožňuje jednoduchú a rýchlu inštaláciu bez potreby úprav existujúcej elektroinštalácie. Elektromer je plne funkčný ihneď po vybalení (Plug and Play) a slúži ako sieťový merač pre väčšinu systémov. Vykonanie konfigurácie (pomocou VictronConnect) je nevyhnutné iba v prípade zmeny role (Grid Meter, PV Inverter, AC Genset alebo AC Load Meter) a ručné nastavenie IP adresy. Informácie je možné zobraziť na GX zariadeniach, ako sú Cerbo GX alebo Ekrano GX , a tiež v aplikácii VictronConnect a na portáli VRM .

• Meranie až 80 A na jednu fázu (dimenzované na 75 A)
• Komunikácia Modbus/UDP cez Ethernet
• Prúdové čidlá s deleným jadrom pre jednoduchú inštaláciu bez nutnosti upravovať existujúcu kabeláž
• Využíva metódu registrácie vektorov, kde sú vektory každej fázy (L1, L2 a L3) sčítané

Merač je v zariadení GX (ako je Cerbo GX alebo Ekrano GX) možné nakonfigurovať pre štyri rôzne role:

• Ako sieťový merač a ako riadiaci vstup pre systém skladovania energie (ESS)
• Na meranie výkonu fotovoltaického meniča
• Na meranie výkonu generátora striedavého prúdu
• Ako AC merač na meranie vyhradeného AC záťažového obvodu

Merač poskytuje dve možnosti pripojenia k GX zariadenia:

• Káblové ethernetové pripojenie k miestnej sieti prostredníctvom vstavaného ethernetového portu
• Káblové pripojenie VE.Can cez integrovaný port VE.Can priamo k zariadeniu GX

ZÁKLADNÁ ŠPECIFIKÁCIA

Rozsah vstupného napätia LN: AC 85–265 V
Rozsah vstupného napätia LL: AC 150–460 V
Menovitý prúd: 75 A
Rozhranie: 2× VE.Can , 1× RJ-45
Stupeň krytia: IP20
Prevádzková teplota: -25 až +55 °C
Hmotnosť: 370 g
Rozmery: 90 × 71 × 59 mm

Merače používajú odlišný spôsob výpočtu celkovej spotrebovanej a dodanej energie:

• Pri rade ETXXX sa odobraná a dodaná energia počíta v každej fáze samostatne a potom je použitý súčet týchto hodnôt. Vhodný je teda pre fázové meranie.
• Pri rade VM-3P75CT, EM24, EM3XX, EM5XX sa odobraná a dodaná energia počíta ako celkový výkon, pričom čisté diferenciálne hodnoty z každej fázy sa navzájom rušia. Vhodný je teda pre súčtové meranie.
