Robustný modul DC rozvodného systému pre flexibilné prepojenie batérií, nabíjačiek a spotrebičov.

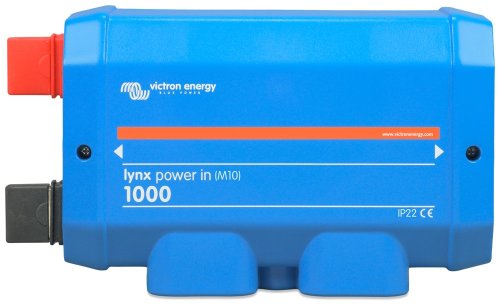

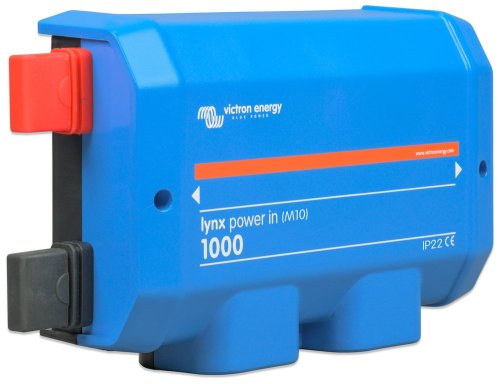

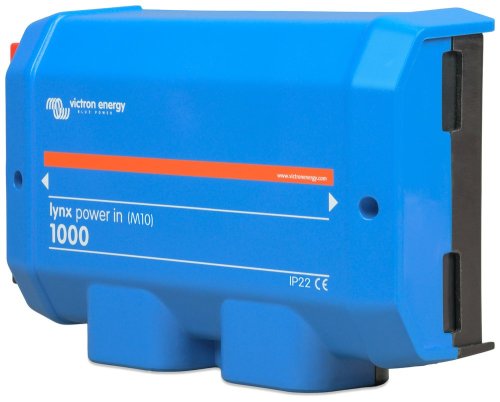

Lynx Power In M10 je vstupný alebo priechodný modul modulárneho systému Lynx od spoločnosti Victron Energy. Slúži na prehľadné prepojenie až štyroch DC zariadení – batérií, nabíjačiek alebo záťaží – prostredníctvom pozitívnej a negatívnej zbernice s pripojením M10. Modul je navrhnutý pre vysoký prúdový výkon až 1000 A a široký napäťový rozsah 9–60 V DC, čo ho robí vhodným pre systémy 12 V, 24 V aj 48 V.

Konštrukcia modulu zahŕňa integrovaný zemniaci bod pre bezpečné uzemnenie celého systému. Modul neobsahuje poistky, čo umožňuje maximálnu flexibilitu pri návrhu inštalácie – istenie je nutné riešiť externe podľa konkrétnych požiadaviek aplikácie. Možno ho použiť samostatne alebo ako súčasť väčšieho modulárneho systému Lynx v kombinácii s ďalšími modulmi ako Distributor, Shunt VE.Can alebo Smart BMS.

• Pozitívna a negatívna zbernica so 4 pripojeniami pre batérie, nabíjačky alebo DC spotrebiče
• Vysoký prevádzkový prúd až 1000 A pri kontinuálnej prevádzke
• Široký napäťový rozsah 9–60 V DC pre systémy 12/24/48 V
• Integrovaný zemniaci bod pre bezpečné uzemnenie inštalácie
• Jednoduchá montáž a prepojenie s ostatnými modulmi Lynx (Distributor, Shunt VE.Can, Smart BMS)
• Prípojnice M10 na prepojenie medzi modulmi, svorky M8 na pripojenie vodičov
• Robustná konštrukcia z ABS plastu s pocínovanými medenými prípojnicami 8 × 30 mm
• Prevádzková teplota od –40 °C do +60 °C s krytím IP22

Modulárny systém a kompatibilita
Modul je plne kompatibilný s celým ekosystémom Lynx od Victron Energy. Možno ho kombinovať s modulmi Lynx Distributor (s integrovanými poistkami), Lynx Shunt VE.Can (na monitorovanie prúdu a napätia) alebo Lynx Smart BMS (na správu lítiových batérií). Prepojenie medzi modulmi je realizované pomocou prípojníc M10, zatiaľ čo na pripojenie vodičov slúžia svorky M8.

Technické prevedenie

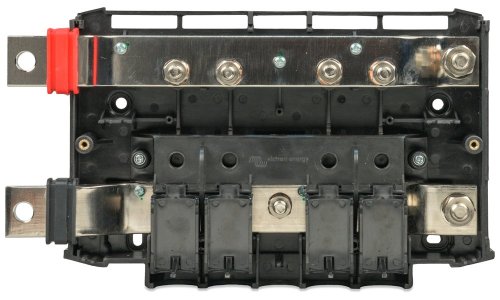

Prípojnice sú vyrobené z pocínovanej medi s rozmermi 8 × 30 mm, čo zaisťuje vynikajúcu vodivosť a odolnosť proti korózii. Kryt z ABS plastu poskytuje mechanickú ochranu a krytie IP22 proti vniknutiu pevných častíc a kvapiek vody. Kompaktné rozmery 290 × 170 × 80 mm a hmotnosť iba 2,1 kg uľahčujú inštaláciu aj v obmedzenom priestore. Na modul sa vzťahuje 5-ročná záruka.

ZÁKLADNÉ ŠPECIFIKÁCIE

Menovitý prúd: 1000 A DC (kontinuálne)
Napäťový rozsah: 9–60 V DC
Typ prípojnice: M10 na prepojenie medzi modulmi, M8 na pripojenie vodičov
Počet pripojení: 4 (pozitívna a negatívna zbernica)
Materiál prípojníc: pocínovaná meď (8 × 30 mm)
Materiál krytu: ABS plast
Krytie: IP22
Prevádzková teplota: –40 °C až +60 °C
Skladovacia teplota: –40 °C až +60 °C
Relatívna vlhkosť: max. 95 % (nekondenzujúca)
Rozmery: 290 × 170 × 80 mm
Hmotnosť: 2,1 kg
