XtendLan EHDMIC11-TR

Prenos HDMI po LAN. Použitie ako HDMI extender alebo rozbočovač signálu. Pár zariadení. HDMI je prenášané komprimovane, do 100 Mbps, prenáša aj HDMI audio. Môže byť použitý aj jeden vysielač pre mnoho prijímačov. Vysielanie v UDP multicaste. Neobmedzený dosah.

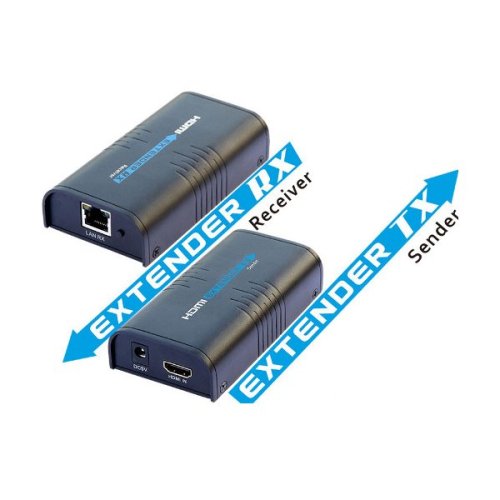

Pár jednotiek vysielač a prijímač, ktoré dovoľujú prenos HDMI videa po Ethernetových sieťach. Typicky je vhodný pre digital signage aplikácie a prenos komprimovaného HDMI signálu. Veľkou výhodou je, že má prakticky neobmedzený dosah, podmienkou je iba LAN sieť. Prenos je vykonávaný pomocou UDP multicastu. To umožňuje zakúpiť viacero prijímacích strán EHDMIC11-R a na nich prijímať a zobrazovať rovnaký zdroj. Počet možných prijímačov v sieti je až 253. Oneskorenie zdroja a prijímača sa pohybuje v poriadku ms, je bežným okom nepostrehnuteľné.

Užívateľ nič nemusí konfigurovať, stačí len zapájať zariadenie. Kapacita využitého prenosového pásma bola v našich testoch cca. 85 Mbps.

ZÁKLADNÁ ŠPECIFIKÁCIA

Vlastnosti:

• HDMI vstup, kompatibilný s HDMI 1.3b
• prepojenie po IP sieti (Ethernet, UDP multicast)
• dosah daný existenciou LAN siete, napr. pomocou Etehrnet prevodníkov a rozbočovačov je možné expandovať neobmedzene
• HDMI signál je kompresovaný na úroveň do 100 Mbit/s, nejde o bezstratový prenos
• indikátor LED aktivity/napájania

Vysielacia strana:
LAN, 10/100 Mbps, RJ-45, 10/100Base-TX
HDMI vstup
napájanie 5 V DC, zdroj súčastí

Prijímacia strana:
LAN, 10/100 Mbps, RJ-45, 10/100Base-TX
HDMI výstup
napájanie 5 V DC, zdroj súčastí

Konektory: 2 x RJ-45 pre extenziu, 1 x HDMI vstup, 1 x HDMI výstup

https://download.asm.cz/inshop/prod/xtendlan/EM-EHDMIC11-TR.pdf > Manuál

Ostatné download

Príklad zapojenia s viacerými prijímačmi

https://download.asm.cz/inshop/prod/xtendlan/EHDMIC11-TR-scheme_small.jpg />
