XtendLan ZSW16P-138-240

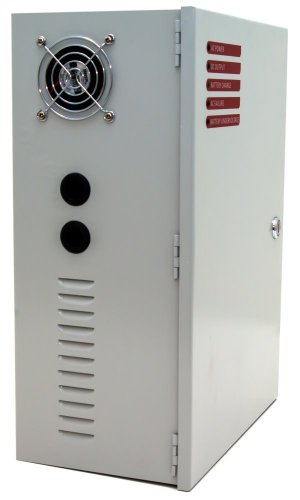

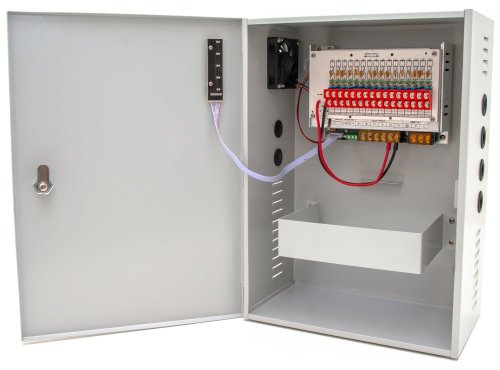

Napájací zdroj pre 16 spotrebičov 12V s okruhom na nabíjanie a pripojenie záložnej batérie. Každý port max. 1,5 A. Celkový výstupný prúd 20 A. Skrinka na stenu s inštalovaným PCB, káblové priechodky. Pripojenie káblov k internej svorkovnici. Ochrana proti skratu prístrojovou poistkou, ochrana proti prepätiu. LED signalizácia funkčnosti portov. Batériový okruh dobíjaný max. 2 A. Ochrana proti skratu batérie a ochrana batérie proti úplnému vybitiu. LED signalizácia stavu a výstupy pre signalizáciu stavu batérie a AC napájania.

Upozornenie: batéria nie je súčasťou balenia.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupný obvod:

Výstupné napätie: 12 V DC (naprázdno 13,8 V), 15 % tolerancie na výstupné napätie
Výstupný prúd: 20 A (max 1,5 A na port)
Celkový výstupný výkon: 240 W
Ochranné prvky: skrat, preťaženie
Typ pripojenia: skrutková svorkovnica

Vstupný obvod:

Vstupné napätie: 100-240 V AC, 50-60 Hz
Typ pripojenia: skrutková svorkovnica
Účinnosť: min. 85 % pri maximálnej záťaži

Záložné batérie:

Rozmery priestoru pre batériu: 170 x 155 x 185 mm (batéria nie je súčasťou)
Nabíjanie batérie: napätím 13,5 V
Ochrana proti: skratu batérie, úplnému vybitiu batérie
Resetovacie tlačidlo: na výmenu chybnej batérie
Typ pripojenia: skrutková svorkovnica

Mechanické vlastnosti:

Materiál: kovová skriňa
Uzemnenie šasi: prepojenie s ochranným vodičom
Rozmery: 395 x 285 x 165 mm
Hmotnosť: 5,5 kg

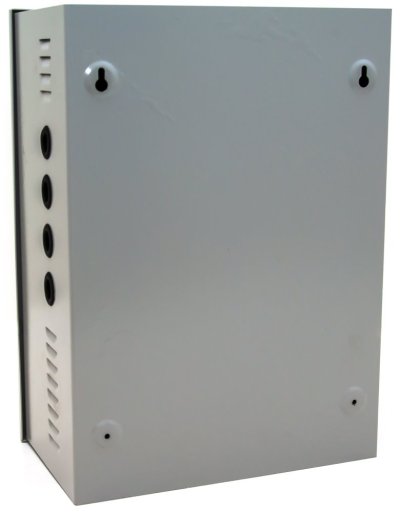

Montáž: na stenu

Poznamenávame, že obzvlášť pri realizácii analógových kamerových systémov je vhodné vykonať uzemnenie všetkých tienení a neživých vodivých častí na spoločný potenciál, ktorým je v drvivej väčšine prípadov ochranný vodič. Odporúčame vykonať prepojenie záporného pólu jednosmerného napájania s ochranným vodičom elektrických rozvodov a rovnako tak vykonať uzemnenie všetkých kovových častí, tienenie koaxiálnych vodičov, držiakov kamier atď. Ide o základné opatrenia proti rozdielom potenciálov, ktoré zhoršujú kvalitu obrazu. Ako aj o základnú ochranu proti atmosférickému prepätiu či nebezpečným dotykovým napätím.

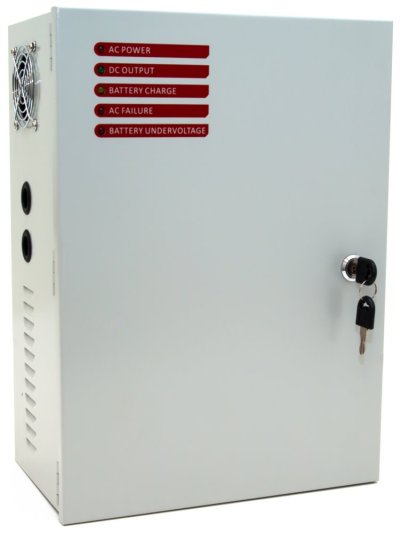

Signalizácia stavu na dverách:
