XtendLan Zdroj 12V DC, 2 porty, 10A celkom, 120W, skrinka, zálohovateľný batérií, relé port

XtendLan ZSW02-12-120BR; Napájací zdroj s 2 výstupmi a okruhom pre nabíjanie + pripojenie záložnej batérie .
Vaša cena 102,40 €
Vaša cena bez DPH 83,25 €

Dostupnosť Skladom > 5 ks
Odosielame v piatok

Výpredaj tovarov tejto kategórie - zľavy až 80%

Podrobný popis

XtendLan ZSW02-12-120BR

Napájací zdroj s 2 výstupmi a okruhom pre nabíjanie + pripojenie záložnej batérie . Celkový výstupný prúd je až 10 A.

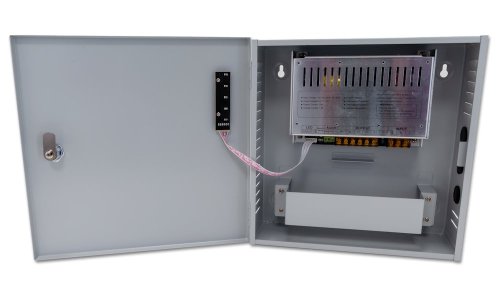

  • Skrinka na stenu s inštalovaným PCB, káblové priechodky, vypínač vo vnútri skrinky.
  • Pripojenie káblov k internej svorkovnici, možnosť odpojenia výstupu prepojkou bez nutnosti odpájania vodičov.
  • Ochrana proti skratu prístrojovou poistkou, ochrana proti prepätiu.
  • LED diódy diagnostikujú stav portov, na prvý pohľad je napr. rozpoznateľná vyhorená poistka.
  • Batériový okruh dobíjaný 1 A. Ochrana proti skratu batérie a ochrana batérie proti úplnému vybitiu.
  • Dva reléové porty - zopnú/rozopnú pri výpadku vonkajšieho napájania a nízkeho napätia batérie, určené pre napojenie na poplachový okruh.

Poznámky:
Nastavenie výstupného napätia nemá vplyv na napätie pri práci z batérie (zdroj nepracuje ako napäťový menič), preto venujte pozornosť výkonu batérie a skutočne poskytovanému napätiu pri výpadku. Pri väčšom prúdovom odbere odporúčame tiež dobré pripevnenie Fastonov na konektory batérie na zníženie prechodového odporu.
Hlavný vypínač vo vnútri skrinky odpája iba napájanie 230 V nie napájanie z batérie, pre úplné vypnutie pri inštalačných činnostiach odpojte aj konektor batérie.

Upozornenie:
Záložná batéria nie je/nie sú súčasťou balenia.

ZÁKLADNÁ ŠPECIFIKÁCIA

Výstupný obvod
Výstupné napätie: 12 V DC, - 10 % až +15 % (11-14 V)
Výstupný prúd: 10 A (+1 A dobíjanie batérie)
Výstupný prúd na každom porte: určený poistkou 5 A
Celkový výstupný výkon: 120 W (+ 12 W dobíjanie batérie)
Ochrana proti prepätiu: varistorom (prahové napätie 40 V)

Vstupný obvod
Vstupné napätie: 100-240 V (50-60 Hz)
Účinnosť: min. 85 % pri maximálnej záťaži

Napájanie batérie
Rozmery priestoru pre batériu: 180 × 100 × 70 mm (batéria nie je súčasťou), typicky je možné inštalovať 7 Ah až 10 Ah olovený akumulátor
Nabíjanie batérie: napätím o cca 0,8 V vyššom ako nastavené výstupné napätie, tzn. pri výstupe 12 V nabíja pri napätí cca 13 V (max. prúd 1 A)
Ochrana:

  • proti skratu batérie (vadná batéria nespôsobí závadu napájacieho systému - je automaticky odpojená
  • proti úplnému vybitiu batérie (pokiaľ napätie na batérii klesne pod cca. 11,4 V) zabraňuje sa tak poškodeniu batérie

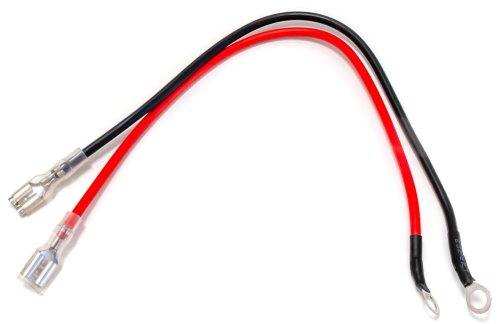

    • Napojenie: štandardnými Faston konektormi (6,3 mm)
    Reset: 1× resetovacie tlačidlo batérie (použijete iba pri výmene chybnej batérie, nie je nutné vypínať napájanie)
    Porty: 2× relé (jeden sa prepína pri strate vonkajšieho napätia a druhý pri nízkom napätí batérie)
    Spínaný prúd: max. 3 A (120 V AC) alebo 3 A (24 V DC)

    Mechanické vlastnosti
    Materiál: kovová skriňa, šedá farba
    Uzemnenie šasi: prepojenie s ochranným vodičom
    Rozmery: 285 × 285 × 90 mm

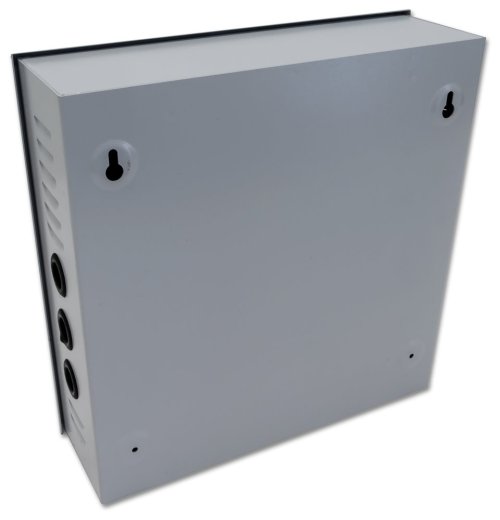

    Montáž: na stenu (2 závesné body + 2 ďalšie na zaistenie na stene)

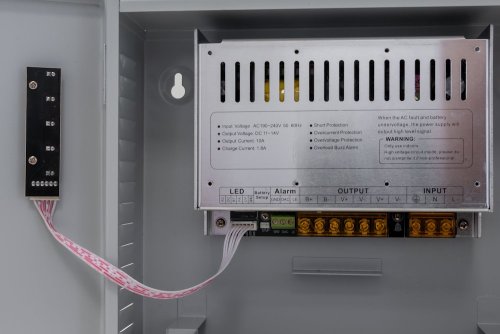

    Detailný pohľad na zdrojovú časť:
