STROPNÝ ROZVADEČ BGX

Upozornenie: Pokiaľ tovar prevezmete od prepravcu bez výhrady, nie je možná akákoľvek neskoršia reklamácia z dôvodu fyzického poškodenia tovaru.

19" GridBox DGX-04-C66-CXX-A1

farba: šedá RAL7035

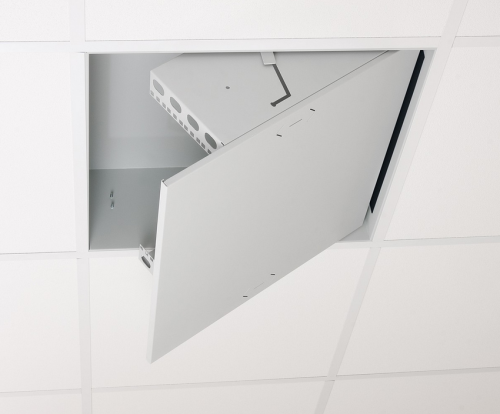

BGX je špeciálny rozvádzač na montáž do štandardných i neštandardných stropných podhľadov. Jeho rozmery umožňujú montáž do štandardných (600 x 600 mm) ale aj neštandardných podhľadov, vďaka zaplanovaným okrajom rámu. To umožňuje presadiť podhľadovú kazetu, alebo samotnú dosku sadrokartónu cez zaplanovaný ohyb rámu boxu, bez narušenia stropného designu. Najvhodnejšie umiestnenie je do rastra 600 x 600 mm, kde nahradí celú podhľadovú kazetu. Do výklopného rámu stropného rozvádzača je možné umiestniť 19 "zariadenie s využitím štyroch unitov a maximálnou hmotnosťou 30 kg. BGX je vybavený pérovými rýchlozávesmi pre jeho ľahké pripevnenie a vyladenie výškovej hladiny. Súčasťou balenia je 4 x drôt s okom 500 mm a 4D sada.

OPIS, ÚČEL POUŽITIA

• 19" špeciálny rozvádzač do podhľadu s krytím IP 30
• Rozvádzač sa vešia do podhľadu.

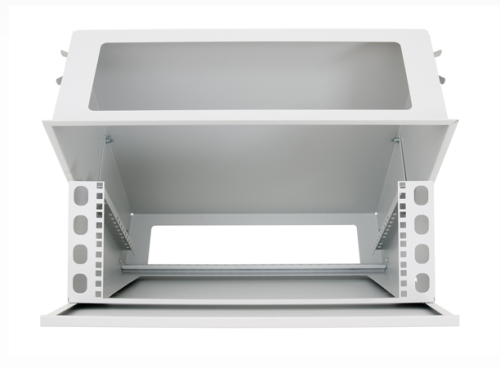

• Zváraný skelet, súčasťou ktorého je výklopný rám s 19" rozstupom.
• Konštrukcia rozvádzača: kompaktný zváraný rozvádzač
• Minimálna hrúbka povrchovej úpravy je 65 pm.
• Rozvádzače sú určené na inštaláciu dátových a telekomunikačných zariadení a jej distribučných systémov.
• Skelet rozvádzača a výklopný rám sú prepojené pomocou zemniacich káblov, ktoré musia byť riadne pripevnené a zasunuté do konektorov po celú dobu používania rozvádzača.
• Na spodnej časti rozvádzača je umiestnená skrutka M8 ako hlavný uzemňovací bod pre uzemnenie.

PODMIENKY PREVÁDZKY

• Prevádzkové prostredie: kancelárske / rozvádzač nie je určený pre vonkajšie inštalácie a pre inštalácie v prostredí, ktoré môže negatívne ovplyvniť funkčnosť rozvádzača a nainštalovaného zariadenia (napríklad prostredie s nebezpečenstvom výbuchu alebo vlhké a mokré prostredie)
• Nutné chrániť pred:

• mechanickým poškodením
• nesprávnou manipuláciou
• iným použitím, než ku ktorému je rozvádzač určený

• Nesprávna manipulácia je najmä:

• preťažovanie (prekročenie maximálnej odporúčanej nosnosti)
• inštalácia zariadení, ktoré môžu negatívne ovplyvniť prevádzku a funkciu rozvádzača alebo inštalovaného vybavenia
• zasahovanie do konštrukcie a dizajnu rozvádzača

MONTÁŽ ROZVADEČA

• Tento typ rozvádzača sa do podhľadu vešia pomocou závesných hákov (sú v príbale).
• Pre zaistenie maximálnej doporučenej nosnosti je nevyhnutné, aby bol rozvádzač upevnený v podhľade zodpovedajúcej nosnosti) a aby inštalované zaťaženie bolo v rozvádzači rovnomerne rozložené.

OCHRANA PROSTREDIA

• Všetky časti sú vyrobené z recyklovateľných materiálov a po vyradení rozvádzača je nevyhnutné s nimi naložiť podľa platných predpisov.

OSVEDČENIE A ZHODA

• Tento výrobok plne zodpovedá STN EN 62208 (357040), (EN 622082003), (idt IEC 62208:2002).
