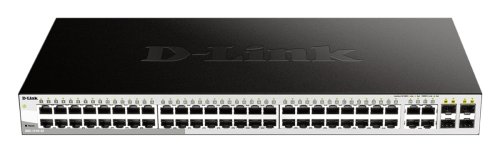

Popis Už piata generácia Gigabit Smart prepínačov D-Link radu DGS-1210 (v predaji od roku 2018) ponúka výkonnejší hardvér, väčšiu flexibilitu portov a viac funkcií. Model DGS-1210-52 (HW revízia F1) je 52-portový L2/L3 Gigabit Ethernet Smart+ Managed switch bez vetrákov, vhodný pre SMB a prístupové Enterprise siete. Je osadený 48 portami 10/100/1000Base-T RJ-45 a 4x Gigabit Combo portami RJ-45/SFP, kde SFP sloty sú dvojrýchlostné a podporujú Gigabit SFP aj Fast Ethernet SFP moduly. Switch DGS-1210-52 ponúka podporu IPv6 a pokročilú sadu L2 funkcií, ako sú virtuálne siete VLAN, funkcie kvality služieb QoS, LACP agregácia liniek, IGMP Snooping pre prevádzku multicast videa, bezpečnostné funkcie 802.1x Radius a ACL, Spanning Tree protokoly STP/RSTP pre kruhové top. Podporovaný je tiež L3 statický IPv4/IPv6 routing, ktorý je určený na smerovanie medzi VLAN sieťami a dovoľuje nastaviť štyri IP rozhrania. Kapacita routovacej tabuľky je 124 IPv4 resp. 50 IPv6 záznamov.

Funkcia Voice VLAN detektuje pripojenie IP telefónov a priraďuje ich automaticky do samostatnej VLAN s vyššou prioritou. Novinkou je unikátny Surveillance mód, ktorý pomocou MAC adries, LLDP a ONVIF protokolov dokáže detekovať prvky IP kamerových systémov (IP kamery, NVR) od rôznych výrobcov a automaticky ich priradiť do oddelenej video-VLAN s vyššou prioritou. Prepínač zobrazí topológiu siete taktiež priamo vo webovom rozhraní prepínača. Výrazne sa tak zjednodušuje a urýchľuje nasadenie a správa firemnej siete a IP kamerových systémov.

Správa prepínača je z intuitívneho webového rozhrania alebo pomocou SNMP príkazov. Kompaktná sada Telnet CLI príkazov umožňuje základné nastavenie prepínača (nastavenie IP adresy, hesla, reset, reboot, ping, upgrade FW, nahranie/zálohovanie konfigurácie, show, debug). Podpora Dual Image a Dual Configuration umožňuje nahranie dvoch firmvérov alebo konfiguračných súborov do prepínača. Upgrade firmvéru alebo zmenu v nastavení siete nie je nutné vykonať okamžite, ale je možné ju odložiť.

K dispozícii je aj bezplatný softvérový nástroj D-Link Network Assistant (DNA), ktorý ponúka základnú správu a dohľad nad viacerými prepínačmi v sieti. Nástroj DNA prehľadá sieť a nájde prepínač aj v prípade, keď jeho IP adresa (napr. defaultná IP adresa) nie je v rovnakom L2 segmente. Následne je možné vykonať základné nastavenie, rozdelenie prepínačov do pracovných skupín a hromadnú správu, upgrade či zálohu. V rozsiahlych podnikových sieťach je možné spravovať prepínače centrálne pomocou pokročilej NMP plaformy D-View 7 (zadarmo pre 25 zariadení, viac info a online demo na < http://dview.dlink..com >)

TECHNICKÁ ŠPECIFIKÁCIA

Features

Green Technology

*Link štatút detection *Port shut-off *System hibernation *Time-based PoE (PoE models only)

Security Features

*Access Control Lists (ACLs) *D-Link Safeguard Engine sleduje CPU z broadcast/multicast/unicast flooding *Port Security supports up to 64 MAC address per port *ARP Spoofing Prevention *Smart Binding

Intuitive Management

*D-Link Network Assistant (DNA) utility alebo multilingual Web UI *Built-in SNMP MIB pre remote NMS (D-View 7.0) *Compact Command Line Interface (CLI) cez Telnet

Advanced Features

*Static route *Surveillance Mode *Auto Voice VLAN *Dual software images *Dual configuration files

Interface

Number of 10/100/1000BASE-TX ports

*DGS-1210-52/52MP - 48 ports

Number of Combo 1000BASE-TX/SFP ports

*DGS-1210-20/28/28P/28MP/52/52MP - 4 ports

PoE Supported Models (Štandard(s)/Number of Ports/Maximum Power Budget)

*DGS-1210-52MP (802.3af/802.3at/52 ports/370W)

Performance

Switch Capacity

*DGS-1210-52/52MP - 104 Gbps

64-Byte Packet Forwarding Rate

*DGS-1210-52/52MP - 77.4 Mpps

MAC Address Table Size

*8K

Packet Buffer Memory

*DGS-1210-52/52MP -12 Mbits

Jumbo Frame

*Up to 10,000 Bytes

Physical & Environmental

Power Consumption (Standby/Maximum)

*DGS-1210-52 - 13.9W / 34.2W

Power Input

*DGS-1210-10/10MP/20/26/28/28P/28MP/52/52MP - 10 to 240 VAC, 50/60HZ internal universal power supply

Dimensions (W x D x H)

*DGS-1210-52 - 440 x 210 x 44 mm

Weight

*DGS-1210-52 - 3.46 kg

Ventilation

*DGS-1210-52 - fanles

Heat Dissipation

*DGS-1210-52 - 116.7 BTU per hour

Temperature

*Operating: -5° až 50°C (23° až 112°F) *Storage: -20° až 70°C (-4° to 158°F )

Humidity

*Operating: 0% ~ 95% non-condensing *Storage: 0% ~ 95% non-condensing

Certification

*EMI: CE A, VCCI A, FCC A, BSMI, CCC *Safety: CB, UL, BSMI, CCC

Softvér Feature

L2 Features

*MAC Address Table 8K entries *IGMP Snooping IGMP v1/v2 Snooping IGMP v3 awareness Supports 256 IGMP skupiny Supports at least 64 statických multicast address IGMP pre VLAN Supports IGMP Snooping Querier *Loopback Maximum 8 skupín/8 portov na skupinu *LLDP *LLDP-MED *Jumbo rám Up to 10,000 bytes *Spanning Tree Protocol 802.1D STP 802.1W RSTP 802.1s MSTP *Flow Control 802.3x Flow Control HOL Mani-to-One Supports Mirroring for Tx/Rx/Both *Multicast Filtering Forwards all unregistered groups Filters all unregistered groups *Configurable MDI/MDIX MLD snooping v1/v2 (256 groups)

VLAN

*802.1Q *VLAN Group Max. 256 statických VLAN skupín *Configurable VID from 1 - 4094 *Asymmetric VLAN *Auto Voice VLAN Max. 10 user-defined OUI Max. 8 default OUI *Auto Surveillance VLAN

Quality of Service (QoS)

* 802.1p Quality of Service * 8 queues per port * Queue Handling Strict Weighted Round Robin (WRR) * Bandwidth Control Port-based (ingress/egress, min granularity 10/100/1000 je 16 Kbps) *QoS based on: 8 EtherType IP address Typ protokolu ToS IP preferencie IPv6 Traffic Class TCP/UDP port

L3 Features

*IP interface Supports 4 interfaces *IPv6 Neighbor Discovery (ND) *Static routing 124 IPv4 static route entries 50 IPv6 static route entries

Access Control List (ACL)

*Max. 50 access lists *Max. 768 rules shared by IPv4, MAC, a IPv6 *Čaká ruka môže byť len spojená s jedným portom *ACL je založený na MAC address 802.1p priority mask VID mask Source/destination MAC address mask EtherType mask IP address Source/destination IP mask number mask IPv6 adresa Source/destination IP address maska DSCP maska Protocol type mask TCP/UDP port number mask IPv6 traffic class mask

Security

*Broadcast/Multicast/Unicast Storm Control. 127 entries * DHCP Server skríning * IP-MAC-Port Binding (Smart Binding) ARP Inspection Max. 256 entries IPv4 Inspection Max. 127 entries IPv6 Inspection Max. 63 entries DHCP Snooping Max. 512 entries

AAA

*802.1X Authentication Supports local/RADIUS database Supports port-based access control Supports EAP, OTP, TLS, TTLS, PEAP Max. 128 entries when using local database *IPv6 RADIUS server *Support MD5 authentication

OAM

*Cable diagnostics *Factory reset

Management

*Web-based GUI *D-Link Network Assistant Utility *Compact CLI *Telnet Server *TFTP Client *Configurable MDI/MDIX *SNMP Supports v1/v2c/v3 *SNMP Trap *Backup/upgrade firmvéru *Smart Wizard *Upload/download configuration file *BootP/D 500 log entries *SNTP *ICMP v6 *IPv4/v6 Dual Stack *DHCP Auto Configuration *Time setting SNTP *RMONv1 *Trusted host *Dual image *Dual configuration

Green V3.0 Technology

*Power Saving by: Link Status Time-based PoE: PoE porty môžu byť turned on/off cez port alebo systém cez schedule System hibernation Port shut off Cable length detection

MIBs

*RFC1212 Concise MIB Definitions *RFC1213 MIBII *RFC1215 MIB Traps Convention *RFC1493 Bridge MIB *RFC1157, RFC2573, RFC2575, RFC2576 SNMP MIB *RFC1442, RFC190 RFC1904, RFC1905, RFC1906, *RFC1907, RFC1908, RFC2578, RFC3418 SNMPv2 MIB *RFC271, RFC1757, RFC2819 RMON MIB *RFC2021 RMONv2 MIB *RFC1 RFC2358, RFC2665 Ether-like MIB *RFC2674 802.1p MIB *Interface Group MIB *RFC2618 RADIUS Authentication Client MIB *RFC4022 MIB for TCP *RFC4113 MIB for UDP *RFC2389 MIB for Diffser. *RFC2620 RADIUS Accounting Client MIB *Private MIB *PoE MIB *DDP MIB *LLDP-MED MIB

RFC Standards

*RFC791 IP *RFC768 UDP *RFC793 TCP *RFC792 ICMPv4 *RFC2463, RFC4443 ICMPv6 *RFC826 ARP *RFC1321, RFC2284, RFC2865, RFC2716, RFC3585 Exten SNMP Applications RFC2461, RFC4861 Neighbor Discovery for IPv6 RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC) IPv4/IPv6 dual stack function
OBMEDZENÁ DOŽIVOTNÁ ZÁRUKA: Pre uplatnenie obmedzenej doživotnej záruky, musí byť produkt zaregistrovaný u spoločnosti D-Link do 30 dní od zakúpenia. V opačnom prípade bude záruka na produkt 5 rokov. Registráciu je možné vykonať prostredníctvom samoobslužného portálu: https://services.eu.dlink.com/home/main/SSPLogin.aspx?language=C Záruka končí 5 rokov po ukončení predaja (oznámenie EOL). Počas záruky je v cene NBD služba pre odoslanie náhradnej jednotky nasledujúci pracovný deň, požiadavka sa zadáva cez uvedený Samoobslužný portál. Náklady na dopravu hradí výrobca.
