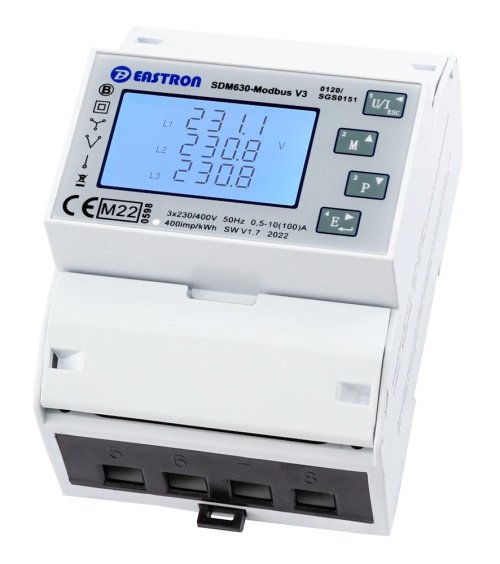

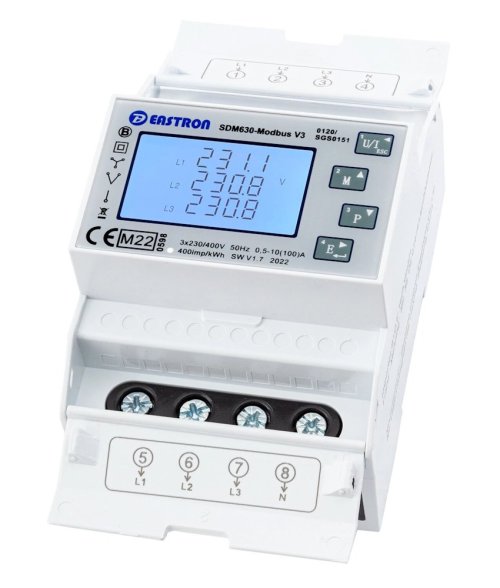

Eastron SDM630-MODBUS-MID V3

Pokročilý, multifunkčný elektromer pre priame meranie do 100 A v 1fázových a 3fázových sieťach. Prístroj je certifikovaný podľa MID (EN50470, B + D) , čo umožňuje jeho použitie pre fakturačné meranie. Vďaka priamemu pripojeniu do 100 A nie je nutné používať externé prúdové transformátory (CT).

Meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) zapojenia . Vďaka obojsmernému meraniu je ideálnou voľbou pre monitorovanie fotovoltaických elektrární. Napája sa priamo z meraných vstupov a nevyžaduje externé pomocné napájanie.

Prístroj je vybavený komunikačným rozhraním RS-485 s protokolom Modbus RTU pre vzdialené monitorovanie a integráciu do nadradených systémov. Ďalej disponuje dvoma pulznými výstupmi, pričom jeden z nich je plne konfigurovateľný (pre import, export alebo čistú spotrebu).

Kľúčové vlastnosti:

• Certifikácia MID (B+D) - vhodné pre fakturačné meranie
• Podpora jednofázových (1p2w) aj trojfázových (3p3w, 3p4w) inštalácií
• Priame meranie až do 100 A
• Obojsmerné meranie (Import/Export kWh aj kVArh)
• Výpočet čistej spotreby Net kWh (Export - Import)
• Meranie kvality siete vr. celkového harmonického skreslenia (THD) pre napätie aj prúd
• Komunikácia cez RS-485 (Modbus RTU) s voliteľnou prenosovou rýchlosťou (až 38400 bps)
• Dva pulzné výstupy (1x pevný, 1x konfigurovateľný)

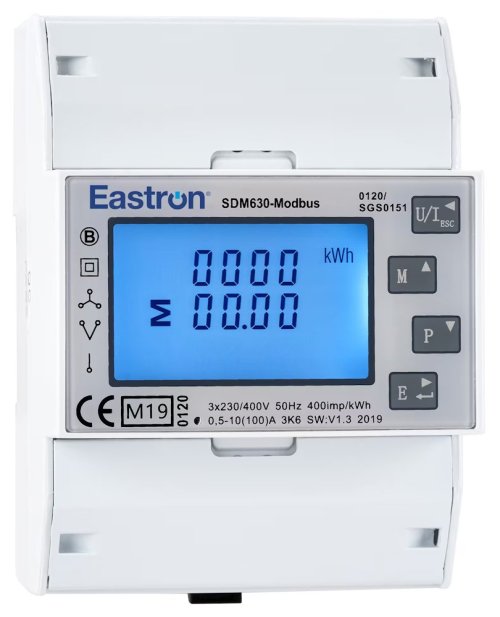

• Prehľadný a dobre čitateľný podsvietený LCD displej
• Jednoduchá montáž na DIN lištu (4 moduly)

Merané parametre:

• Napätie (fáza-nula a združené) (V)
• Prúd (A)
• Frekvencia (Hz)
• Účinník (PF)
• Činný výkon (kW)
• Jalový výkon (kVAr)
• Zdanlivý výkon (kVA)
• Maximálny odber prúdu (MD A)
• Maximálny odber výkonu (MD kW)
• Celkové harmonické skreslenie napätia (U %THD)
• Celkové harmonické skreslenie prúdu (I %THD)
• Importovaná činná energia (kWh)
• Exportovaná činná energia (kWh)
• Celková činná energia (kWh)
• Importovaná jalová energia (kVArh)
• Exportovaná jalová energia (kVArh)
• Celková jalová energia (kVArh)

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovité napätie (U _n ): 3× 230/400 V AC
Pracovný rozsah napätia: 80–120 % menovitého napätia (U _n )
Základný prúd (I _b ): 10 A
Max. prúd (I _max ): 100 A
Rozhranie: RS-485 (Modbus RTU)
Trieda presnosti: Trieda 1 (IEC 62053-21) / Trieda B (EN50470-3)

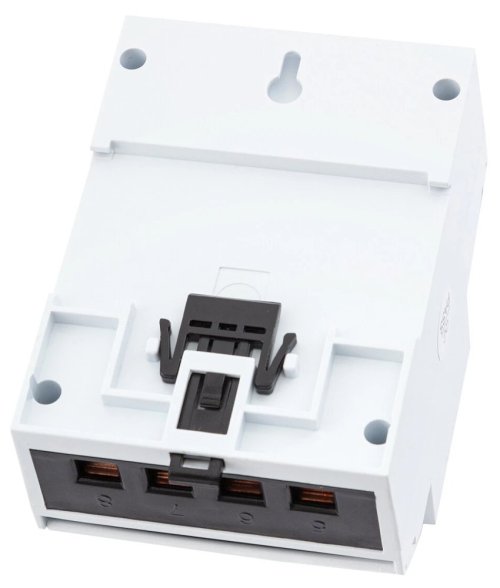

Montáž: DIN lišta (4 moduly)
Rozmery: 100 × 72 × 66 mm
Krytie: IP51 (na vnútorné použitie)
Certifikácia: MID (EN50470-1, EN50470-3), EMC (EN61326), LVD (EN61010)
