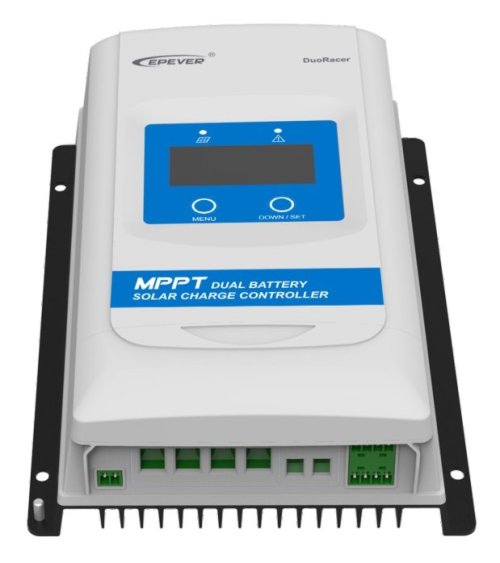

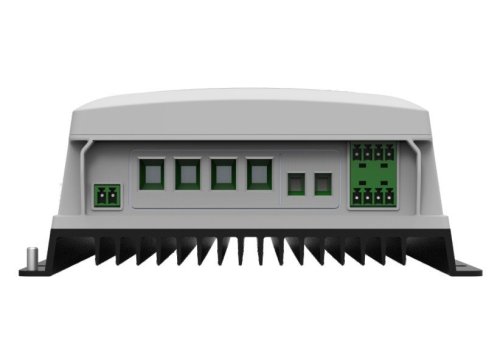

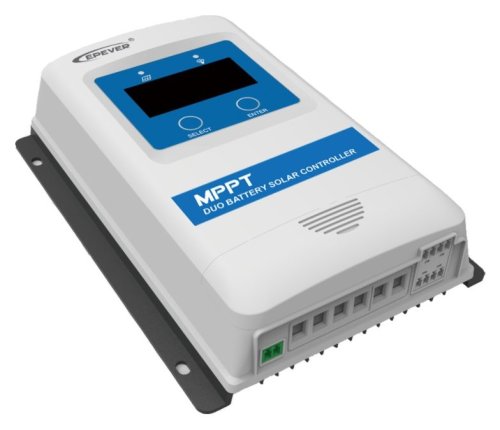

EPEVER DR2210-DDS

MPPT regulátor série DuoRacer je určený na nabíjanie dvoch batérií vhodný pre karavany, lode atď. Napätie panelov až 100 V a maximálnym nabíjacím prúdom 20 A , batéria 12/24 V , FV max. 260/520 Wp .

MPPT regulátor nabíjania DuoRacer je určený na nabíjanie dvoch batérií – palubnej aj štartovacej (znázornených nižšie ako BATT1 a BATT2) v solárnom systéme. Tento regulátor podporuje niekoľko typov hlavných batérií (BATT1), vrátane uzavretých, gélových, zaplavených, LiFePO4 a Li-NiCoMn batérií, ktoré sú vhodné pre RV, karavany, lode atď. Zariadenie automaticky rozpozná napätie systému batérie štartéra (BATT2) a po splnení podmienok sa batéria dobije.

Regulátor pracuje ako menič, to znamená, že vyššie vstupné napätie a nižší prúd dokáže spracovať na nižšie napätie (zvýšiť prúd) a to s vysokou účinnosťou. Môžeme teda použiť prakticky akýkoľvek solárny panel.
Solárny regulátor DuoRacer je vybavený najnovšou technológiou MPPT (Maximum PowerPoint Tracking) – sledovanie bodu maximálneho výkonu s prepracovaným algoritmom sledovania, kedy solárny modul pracuje pri ideálnom napätí, ktoré solárny modul môže produkovať pri čo najvyššom dostupnom výkone. Pri porovnaní s klasickým regulátorom PWM technológia MPPT zvyšuje účinnosť nabíjania o cca 30 %.
Maximálny nabíjací výkon do batérie tohto modelu je 20 A čo zodpovedá výkonu panelu 260 Wp pokiaľ máte 12 V batériu, alebo 520 Wp ak máte 24 V batériu. V prípade, že bude panel dávať vyšší výkon, potom ho regulátor iba obmedzí na svoj nominálny max. výkon. Výkon FV panelov nesmie byť vyšší ako 1,5 násobok nominálneho výkonu regulátora – teda 390 Wp resp. 780 Wp!

Solárne panely môžete prepájať do série, ich výstupné napätie na prázdno označované ako V _oc však nesmie nikdy prekročiť hodnotu napätia na prázdno V _oc 100 V – prekročenie tejto hodnoty regulátor trvalo poškodí (tu je nutné zohľadniť to, že s klesajúcou okolitou teplotou rastie napätie solárneho panelu a hodnota V _oc uvedená v parametroch solárneho panelu je pri 25 °C). Preto neodporúčame, aby hodnota uvedeného V _oc prekračovala 90 V)

Hlavné funkcie:
- Technológia sledovania bodu maximálneho výkonu s extrémne rýchlou sledovacou rýchlosťou a účinnosťou sledovania viac ako 99,5 %.
- Pokročilý algoritmus riadenia MPPT pre minimalizáciu straty rýchlosti a straty času MPP.
- Širší rozsah prevádzkového napätia MPP pre zlepšenie využitia FV modulu.
- Funkcia automatického riadenia nabíjania a obmedzenia nabíjacieho prúdu (BATT1).
- Vysoko kvalitná a nízka miera zlyhania komponentov ST, TI a Infineon pre zaistenie životnosti produktu.
- Digitálne riadenie obvodu adaptívneho trojstupňového nabíjacieho režimu pre zvýšenie životnosti BATT1.
- Typ BATT1 je možné nastaviť pomocou LED/LCD.
- Pokiaľ po dlhú dobu nedochádza k nabíjaniu a FV pole má nízke napätie (FV<5V), regulátor prejde do režimu nízkej spotreby.
- 100% nabíjanie a vybíjanie v prevádzkovom teplotnom rozsahu.
- Riadiaci signál AES pre chladničku do auta.
- Štandardný protokol Modbus a komunikačný port RS485 (5 V, 200 mA).

Funkcia vstavaného displeja:
Slučka displeja: FV napätie › FV prúd › FV energie › Generovaná energia › Napätie BATT1 › Prúd BATT1 › Max. napätie BATT1 › Min. napätie BATT1 › Teplota BATT1 › Typ batérie BATT1 › Napätie BATT2 › Prúd BATT2 › Max. napätie BATT2 › Min. napätie BATT2 › FV napätie

Vzdialený displej MT11 (voliteľné príslušenstvo, nie je súčasťou) dodávky môže zobrazovať rôzne prevádzkové dáta a informácie o poruchách systému. Informácie je možné zobraziť na podsvietenej LCD obrazovke, tlačidlá sú ľahko ovládateľné a číselný displej je dobre čitateľný.

ZÁKLADNÁ ŠPECIFIKÁCIA

Menovitý nabíjací výkon: 260 W (12 V) alebo 520 W (24 V)
Menovité napätie batérie 1: 12/24 V DC
Menovité napätie batérie 2: 12/24 V DC alebo auto
Rozsah vstupného napätia batérie: 8,5 až 32 V
Typ batérie: uzavretá (predvolená) / gélová / zaplavená / LiFePO4 / Li-NiCoMn / užívateľská
Menovitý nabíjací prúd: 20 A
Max. napätie FV otvoreného obvodu: 100 V (92 V pri teplote cca 25 °C)
Účinnosť prevodu: max. 97,5 %
Rozmery: 243,7 x 158 x 63 mm
Hmotnosť: 1,1 kg
