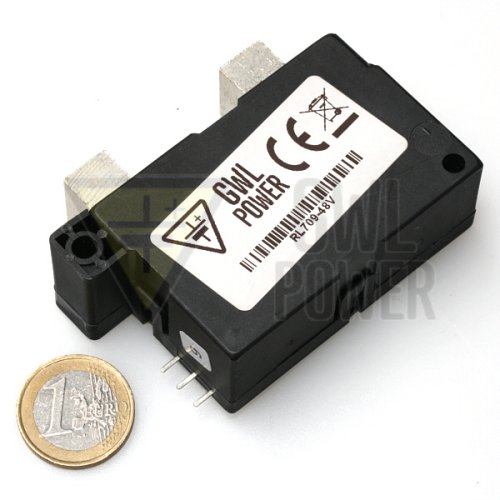

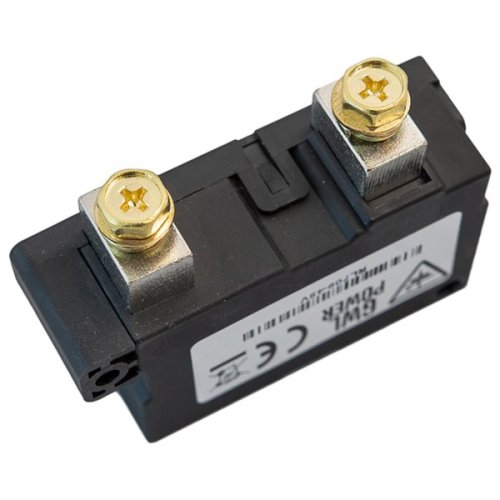

GWL/ELERIX RL709-48V

Bistabilné Relé (kontaktor) je výkonový elektricky ovládaný spínač, ktorý pracuje v dvoch pokojových polohách. Max. spínaný prúd je 100ADC (120A 250VAC). Ovládacie cievky sú určené pre spínacie napätie 48V DC.
Relé je určené pre striedavé aj jednosmerné napätie s ovládanými prúdom max. 60A DC alebo 120A AC.

Vďaka dvom cievkam nie je nutné, aby pre zopnutie bola cievka trvalo pod napätím. Obe cievky sú pripojené k trom pinom so spoločnou krajinou. Jedna cievka je určená na zopnutie obvodu a druhá na odpojenie. Prepínanie teda prebieha iba formou pulzu s min dĺžkou 100 ms. Na ovládanie sú potrebné dva zdroje pulzu. Jeden na zopnutie a druhý na odpojenie. Napájanie pre ovládacie cievky je 48V DC. Obsahuje jeden výkonový pracovný kontakt v dvoch pokojových polohách.

Maximálna zaťažiteľnosť jednosmerným prúdom pre jednotlivé napätia je:

• 12V - max 120A DC (Pri priebežnom použití je odporúčané 100A)
• 24V - max 120A DC (Pri priebežnom použití je odporúčané 80A)
• 48V - max 60A DC (Pri priebežnom použití je odporúčané 40A)

ZÁKLADNÁ ŠPECIFIKÁCIA:

Menovité napätie: 48 V
Max. vstupný prúd: 100 A
Rozmery: 76 × 43 × 25 mm
Hmotnosť: 190 g
