Kvalitný netienený inštalačný kábel kategórie Cat5E s LSOH plášťom a certifikáciou reakcie na oheň Dca-s1,d2,a1 testovaný až do 350 MHz.

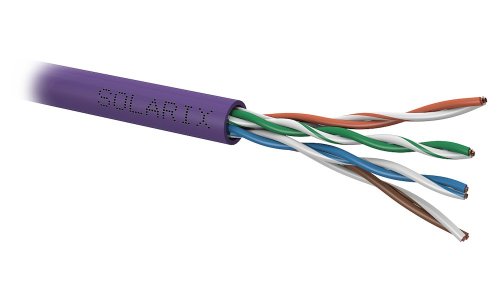

Inštalačný kábel Solarix SXKD-5E-UTP-LSOH predstavuje profesionálne riešenie pre štruktúrovanú kabeláž podľa najnovších noriem ISO/IEC 11801, EN 50173 a ANSI/TIA 568.2-D . Kábel má konštrukciu U/UTP so štyrmi krútenými pármi a je určený na prevádzku ethernetových protokolov vrátane 1000BASE-T, 2.5GBASE-T a 5GBASE-T . Plášť typu LSOH s triedou reakcie na oheň Dca-s1,d2,a1 zaisťuje vysokú bezpečnosť pri požiari s minimálnou produkciou dymu a toxických plynov.

Vodiče kábla sú vyrobené z kvalitného medeného drôtu s čistotou medi 99,97% s priemerom 0,50 mm (AWG 24) s izoláciou z HDPE. Kábel bol testovaný nezávislým laboratóriom FORCE TECHNOLOGY v rámci certifikačného programu EC VERIFIED na úrovni Component Level , čo garantuje jeho spoľahlivosť a parametre. Podporuje napájanie Power over Ethernet podľa štandardov 802.3af (Type 1) aj 802.3at (Type 2) s prúdom až 600 mA na pár.

Elektrické a prenosové parametre
Kábel vykazuje výborné elektrické vlastnosti s útlmom 19,86 dB/100 m pri 100 MHz a 40,52 dB/100 m pri 350 MHz. Presluchové parametre NEXT dosahujú hodnoty 52,37 dB pri 100 MHz a 39,04 dB pri 350 MHz. Rýchlosť šírenia signálu NVP je 68% s oneskorením signálu 535 ns/100 ma rozdielovým oneskorením maximálne 45 ns/100 m.

Bezpečnosť a certifikácia
Kábel spĺňa požiadavky nariadenia EÚ CPR č. 305/2011 s vyhlásením o vlastnostiach M103-SXKD-5E-UTP-LSOH-Dca-01. Testovaný notifikovaným orgánom 0199 FORCE TECHNOLOGY. Plášť zodpovedá normám EN 60332-1-1, EN 60332-1-2, EN 60754-2, EN 61034-1, EN 61034-2 a EN 50575. Neobsahuje látky zo zoznamov RoHS a REACH.

Inštalácia a balenie

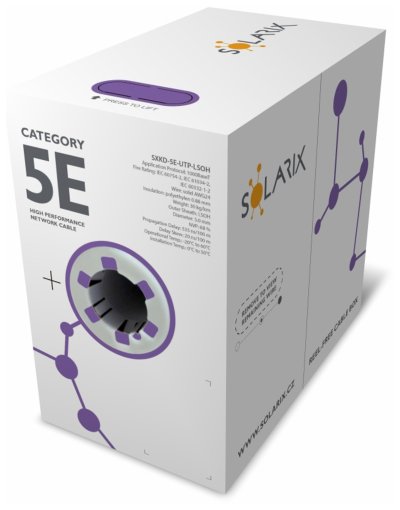

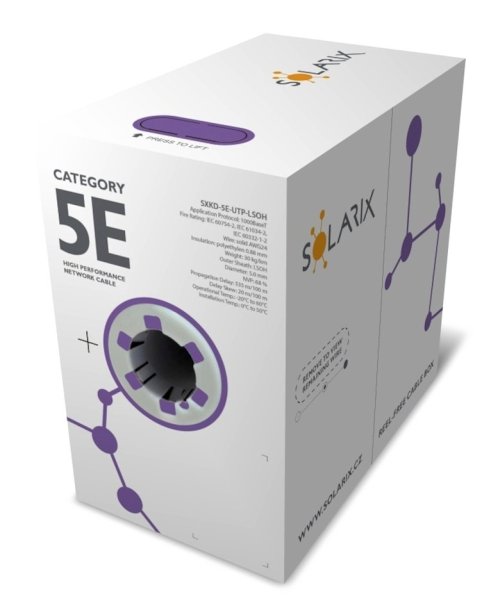

Kábel je dodávaný v návinoch po 305 mv krabici s rozmermi 205 × 360 × 360 mm. Minimálny polomer ohybu pri inštalácii je 4-násobok priemeru kábla (cca 20 mm), maximálna ťahová sila 100 N. Klasifikácia odstupu typu b podľa EN 50174-2. Paleta obsahuje 45 boxov.

ZÁKLADNÁ ŠPECIFIKÁCIA

Kategória: 5E (Class D)
Konštrukcia: U/UTP (netienená)
Počet párov: 4
Vodiče: medený drôt o 0,50 mm ± 0,005 mm (AWG 24), čistota medi 99,97%
Izolácia vodiča: HDPE
Priemer vodiča s izoláciou: 0,88 mm ± 0,05 mm
Typ plášťa: LSOH
Trieda reakcie na oheň: Dca-s1,d2,a1
Farba plášťa: fialová RAL 4005
Priemer kábla: 5,0 mm ± 0,5 mm
Hmotnosť: 30,2 kg/km
Testovaná šírka pásma: 350 MHz
Podporované protokoly: 10BASE-T, 100BASE-TX, 1000BASE-T, 2.5GBASE-T, 5GBASE-T
PoE podpora: 802.3af (Type 1, 350 mA), 802.3at (Type 2, 600 mA)
Prevádzková teplota: -20 až +60 °C
Teplota pri inštalácii: 0 až +50 °C
Certifikácia: EC VERIFIED Component Level, FORCE TECHNOLOGY
Štandardy: ISO/IEC 11801, EN 50173, ANSI/TIA 568.2-D, EN 50288-3-1, IEC 61156-5
Návin: 305 m/box
