PLANET GT-1205A

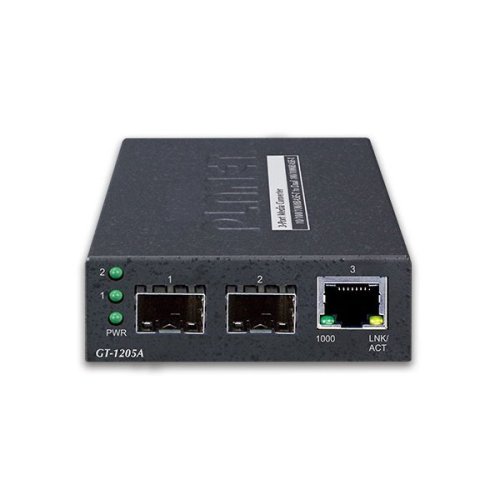

Kompaktný konvertor pre gigabitové siete Ethernet pre ľahký prechod medzi metalickým a optickým vedením. Ponúka dva SFP porty 100/1000Base-X na pripojenie k optickej sieti alebo na pripojenie koncových zariadení a jeden port 10/100/1000Base-T (RJ-45) na pripojenie k metalickej sieti. Konvertor je možné inštalovať do šasi MC-700, MC-1500, MC-1500R.

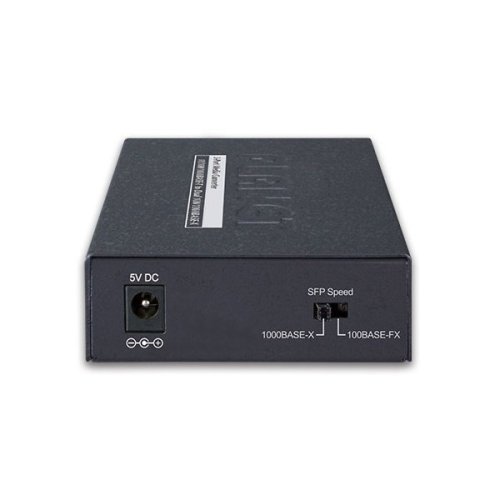

Skrze vstavaný DIP prepínač na zadnom paneli je možné GT-1205A nakonfigurovať pre podporu 100BASE-FX alebo 1000BASE-X SFP modulov. Pomocou SFP modulov PLANET série MFB/MGB je možné GT-1205A optickým vedením prepojiť na vzdialenosť až 2 km pri použití multimode vlákna alebo až 120 km pri použití singlemode alebo WDM vlákna.

Cez vstavaný DIP prepínač na bočnej strane je možné GT-1205A nakonfigurovať ako 3-portový Ethernet switch alebo 2-portový redudantný media konvertor. V režime switcha môže GT-1205A pracovať s vysokým výkonom vďaka mechanizmu Store-and-Forward. Naopak v režime konvertora poskytuje redudantné pripojenie pre kritické ethernetové aplikácie a podporuje funkciu automatického obnovenia. V prípade výpadku signálu na primárnom porte dôjde k prepnutiu na záložný port.

ZÁKLADNÁ ŠPECIFIKÁCIA

Porty: 1x RJ-45 10/100/1000Base-T, 2x SFP 10/1000Base-X
Priepustnosť: zbernica 6 Gbps, prevádzkovo 4,4 Mpps
Podpora prenosu: Frame 10 KB
Napájanie: externý 5 V DC, celkový príkon do 4 W
Prevádzková teplota: 0 °C - 50 °C
Rozmery: 94 x 70 x 26 mm
Hmotnosť: 180 g
Podporované SFP moduly:
MGB: MGB-LX, MGB-SX, MGB-SX2, MGB-L40, MGB-L120, MGB-L80, MGB-LA10, MGB-LB10, MGB-LA20, MGB-LB20, MGB-LA40, MGB-LB40, MGB-LA80, MGB-LB80, MGB-TSX, MGB-TSX2, MGB-TLX, MGB-TL40, MGB-TL80, MGB-TLA10, MGB-TLB10, MGB-TLB20, MGB-TLB20, MGB-TLA40, MGB- TLB40, MGB-TLA80, MGB-TLB80, MGB-TSA, MGB-TSB
MFB: MFB-FX, MFB-F20, MFB-FA20, MFB-FB20, MFB-F40, MFB-F60, MFB-TFX, MFB-TF20, MFB-TFA20, MFB-TFB20, MFB-TFA40, MFB MFB-TSA, MFB-TSB
