PLANET IGT-815AT

Priemyselný konvertor pre ľahký prechod medzi metalickým a optickým vedením ( 100/1000Base-X na 10/100/1000Base-T ). Konvertor je určený pre priemyselné a FTTH/FTTC/FTTB aplikácie.
Napájanie v rozsahu 9-48 V DC , krytie IP30, kovová skriňa, rozšírená pracovná teplota -40 až +75 °C.
Prepäťová ESD ochrana do ±6 kV (±8 kV vzduchom). Montáž na DIN lištu alebo priamo na stenu.

Zariadenia pre priemyselný Ethernet sú určené do náročných prevádzkových podmienok s veľkým rozsahom pracovných teplôt a častými otrasmi. Konvertor sa ľahko inštaluje na štandardnú DIN lištu alebo priamo na stenu a umožňuje nasadenie dobre známej Ethernetovej technológie aj v priemyselnom prostredí. Rovnako tak je vhodný pre inštalácie do vonkajšie umiestnených skríň s veľkým kolísaním pracovných teplôt (typicky bezdrôtové a MAN ISP aplikácie typu FTTH).

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/edm_IGT-815AT1.jpg >

ZÁKLADNÁ ŠPECIFIKÁCIA

Fyzické vlastnosti:

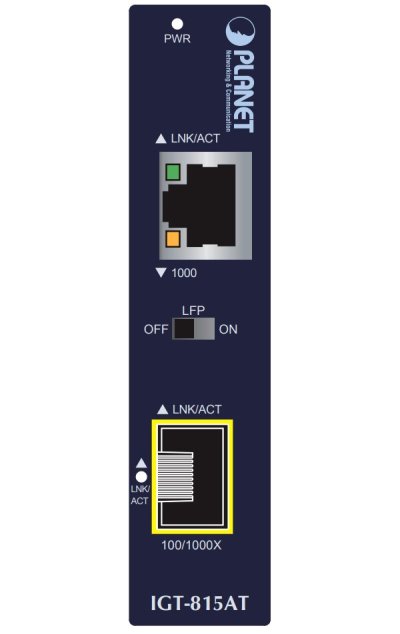

Porty: 1 x RJ-45 10/100/1000Base-T, 1 x SFP 1000Base-SX/LX/BX
Podpora prenosu: Frame 9KB
Prevedenie: DIN lišta, na stenu
Podpora OAM: nie

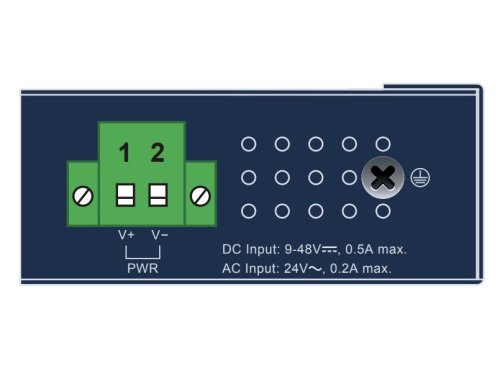

Napájanie: zdroj 9-48V DC, celkový príkon do 1,98 W (zdroj nie je súčasťou balenia)
Ochrana: ESD vzduchom do 8 kV, kontaktne do 6 kV, ochrana proti prepólovaniu
Prevádzková teplota: -40 až 75 °C
Rozmery: 104 x 70 x 30 mm
Hmotnosť: 251 g
Možno inštalovať do šasi: nie

Priemyselné vlastnosti:
zariadenie je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všetky dopadové časti
zariadenie je odolné proti vibráciám (IEC-60068-2-6)
zariadenie je odolné proti preťaženiu krátkodobému zrýchleniu 50g, dlhodobému 4g, (IEC-60068-2-27)
elektrická bezpečnosť podľa CE EN-60950

EMC Elektronická kompatibilita (EMI):
ČSN EN 55032:2015+AC 2016 - Elektromagnetická kompatibilita multimediálnych zariadení

EMC požiadavky na odolnosť (EMS) :
ČSN EN 55024 A1:2015 - Zariadenie informačnej techniky
ČSN EN 55035:2017 - Elektromagnetická kompatibilita multimediálnych zariadení
STN EN 61000-4-2:2008 - Elektrostatický výboj ESD
ČSN EN 61000-4-3 A2:2010 - Vyžarované vysokofrekvenčné elektromagnetické pole
ČSN EN 61000-4-4:2012 - Rýchle elektrické prechodné javy/skupiny impulzov EFT
ČSN EN 61000-4-5:2014 - Rázový impulz a prepätie
ČSN EN 61000-4-6:2013 - Odolnosť proti rušeniam šíreným vedeniam, indukovaným vysokofrekvenčnými poľami
ČSN EN 61000-4-8:2009 - Magnetické pole sieťového kmitočtu
ČSN EN 61000-4-11:2004 - Krátkodobé poklesy napätia, krátke prerušenia a pomalé zmeny napätia

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT-1.png >

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT.jpg >

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGT-815AT-2.png >

http://download.asm.cz/inshop/prod/Planet/IGT-815AT/IGS-5225-4P2S_ISW-504PTv3-1.png >
